Paano Gumagana ang isang Core Stacking System?

Sa modernong pagmamanupaktura ng mga de-koryenteng kagamitan, ang katumpakan at kahusayan ng produksyon ng transpormer at motor core ay direktang tinutukoy ang pagganap, pagiging maaasahan, at pagiging epektibo sa gastos ng mga huling produkto. Sa puso ng proseso ng produksyon na ito ay namamalagi ang core stacking at mga linya ng pagpupulong , isang sopistikadong integrasyon ng mekanikal na paghawak, optical inspeksyon, at mga awtomatikong control system. Nagbibigay ang artikulong ito ng komprehensibong teknikal na paliwanag kung paano gumagana ang isang core stacking system, pinaghiwa-hiwalay ang mga pangunahing prinsipyo nito, mga module ng pangunahing kagamitan, at ang kritikal na papel na ginagampanan nito sa malakihang industriyal na pagmamanupaktura.

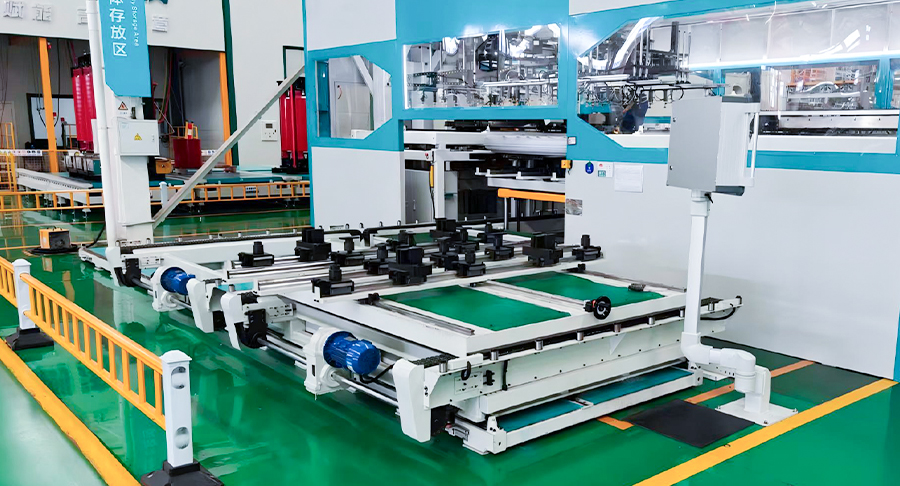

1. Mga Pangunahing Prinsipyo ng Core Stacking

A core stacking at mga linya ng pagpupulong system ay idinisenyo upang baguhin ang mga indibidwal na manipis na sheet ng mga de-koryenteng bakal—karaniwang kilala bilang mga lamination—sa isang solid, tumpak na dimensional na nakalamina na core. Ang pangunahing hamon ay ang bawat lamination ay dapat na isalansan sa isang tumpak na pagkakasunud-sunod at oryentasyon upang mabawasan ang mga pagkalugi ng eddy current at matiyak ang pagkakapareho ng magnetic flux. Ang sistema ay karaniwang nagsisimula sa a core stacking at mga linya ng pagpupulong feed unit na tumatanggap ng pre-cut o slit laminations mula sa isang transverse cutting machine. Ang mga lamination na ito ay dinadala sa isang stacking station kung saan pinangangasiwaan ng mga robotic arm o servo-driven pick-and-place unit ang bawat sheet.

Ang siklo ng pagtatrabaho ng isang tipikal na sistema ay maaaring hatiin sa apat na magkakasunod na yugto: pagpapakain, pagtuklas ng oryentasyon, pagsasalansan, at pagsasama-sama. Sa yugto ng pagpapakain, ang mga lamination ay pinag-iisa at inihanay gamit ang mga vibration feeder o conveyor belt. Sa yugto ng pagtuklas ng oryentasyon, tinutukoy ng mga optical sensor o machine vision camera ang gilid ng burr, mga posisyon ng notch, at anumang mga depekto sa ibabaw. Ang stacking phase ay nagsasangkot ng tumpak na paglalagay ng bawat lamination sa lumalaking stack, kadalasang gumagamit ng vacuum grippers upang maiwasan ang pagkamot sa materyal. Sa wakas, ang bahagi ng pagsasama-sama ay gumagamit ng welding, interlocking, o adhesive bonding upang ma-secure ang stack sa isang solong matibay na yunit. Ang buong workflow na ito ay inayos ng isang programmable logic controller (PLC) na nagsi-synchronize sa lahat ng gumagalaw na bahagi na may katumpakan sa antas ng micron.

2. Mga Pangunahing Module ng Kagamitan at Ang Kanilang Mga Pag-andar

Para maintindihan kung paano gumagana ang isang core stacking system , mahalagang suriin ang mga pangunahing module nito. Ang bawat module ay nag-aambag ng isang partikular na function, at ang kanilang tuluy-tuloy na pagsasama ay tumutukoy sa pangkalahatang pagganap ng system. Nasa ibaba ang isang breakdown ng apat na pangunahing module na matatagpuan sa modernong core stacking at mga linya ng pagpupulong :

• Module ng Pagpapakain at Pag-iisa: Ang unit na ito ay tumatanggap ng mga bulk lamination mula sa mga magazine o conveyor belt. Gumagamit ito ng mga air blower at mechanical separator upang matiyak na isang lamination lamang ang pumapasok sa stacking area. Maaaring umabot ng hanggang 60 piraso kada minuto ang high-speed feeding rate, depende sa kapal at laki ng lamination.
• Module ng Pananaw at Inspeksyon: Nilagyan ng mga high-resolution na camera at backlighting, sinusuri ng module na ito ang bawat lamination para sa mga dimensional tolerance, taas ng burr, at flatness sa ibabaw. Ang anumang lamination na nabigo sa inspeksyon ay awtomatikong tinatanggihan sa isang hiwalay na bin, na pumipigil sa mga depekto mula sa pagpapalaganap sa panghuling core.
• Stacking at Positioning Module: Ito ang core ng system. Pinipili ng servo-driven na gantry o SCARA robot ang bawat inspeksyong lamination at inilalagay ito sa isang stacking fixture. Ang kabit ay kadalasang may kasamang guide pin na tumutugma sa mga butas sa mga lamination, na tinitiyak ang rotational alignment. Para sa mga core ng transformer na may maraming legs, maaaring isalansan ng system ang bawat binti nang hiwalay bago pagsali sa mga ito.
• Consolidation at Ejection Module: Kapag naabot na ang target na taas ng stack (sinusukat sa bilang ng layer o optical height sensor), ilalapat ng module ang isa sa tatlong paraan ng pagsasama-sama: TIG welding sa maraming punto, mekanikal na interlocking gamit ang mga punch mark, o adhesive curing gamit ang UV o thermal bonding. Ang natapos na core ay ilalabas sa papalabas na conveyor para sa karagdagang pagproseso o packaging.

Ang koordinasyon sa pagitan ng mga modyul na ito ay kritikal. Halimbawa, kung ang vision module ay may nakitang hindi naka-align na lamination, dapat isaayos ng stacking module ang placement trajectory nito sa real time. Mga nangungunang tagagawa tulad ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ay bumuo ng pagmamay-ari na mga algorithm ng software na nagbibigay-daan sa naturang adaptive control, na ginagawa ang kanilang core stacking at mga linya ng pagpupulong partikular na matatag para sa high-mix, low-volume production environment.

3. Pag-uuri ng Mga Core Stacking System

Batay sa pagsasaayos at aplikasyon, core stacking at mga linya ng pagpupulong maaaring hatiin sa tatlong pangunahing kategorya. Naghahain ang bawat kategorya ng mga natatanging kinakailangan sa produksyon, mula sa high-speed mass production hanggang sa flexible na prototyping. Ang mga sumusunod na subsection ay nagbibigay ng malalim na pagsusuri ng bawat uri.

3.1 In-Line Integrated Stacking System

Ang mga in-line integrated system ay direktang konektado sa upstream slitting o transverse cutting line. Sa sandaling maputol ang mga lamination, agad silang ipapakain sa stacking unit nang walang intermediate storage. Pinaliit ng disenyong ito ang paghawak ng materyal at binabawasan ang panganib ng pinsala sa gilid. Ang pagtukoy sa tampok ng mga in-line na system ay ang kanilang bilis ng pag-synchronize—ang mga ito ay gumagana sa parehong cycle rate gaya ng cutting machine, karaniwang nasa pagitan ng 40 at 80 stroke kada minuto. Kasama sa kanilang mga teknikal na katangian ang dual-head stacking para sa sabay-sabay na paglalagay ng dalawang lamination, real-time na pagsubaybay sa kapal gamit ang mga sensor ng laser, at awtomatikong pagbabago ng tool para sa iba't ibang lapad ng core.

Ang mga karaniwang aplikasyon para sa mga in-line na system ay malakihang produksyon ng mga distribution transformer core at electric vehicle motor stator, kung saan ang pare-parehong kalidad at mataas na throughput ang pinakamahalaga. Ang pangunahing bentahe sa mga offline na system ay ang pag-aalis ng buffer storage, na nakakatipid sa floor space at nagpapababa ng work-in-progress na imbentaryo. Bukod dito, ang mga in-line na system ay maaaring makakita kaagad ng mga depekto sa pagputol, na nagbibigay-daan para sa agarang feedback sa cutting unit. Jiangsu Jingtianxia Electric Technology Co., Ltd. nag-aalok ng mga in-line na solusyon na nagsasama ng matalinong mga interface ng warehousing ng workshop, na nagbibigay-daan sa tuluy-tuloy na pagpapalitan ng data sa mga sistema ng pagpaplano ng mapagkukunan ng enterprise (ERP). Tinitiyak ng pagsasamang ito na ang bawat batch ng mga core ay masusubaybayan mula sa hilaw na materyal hanggang sa tapos na mabuti.

3.2 Offline na Standalone Stacking System

Ang mga offline na standalone system ay gumagana nang hiwalay mula sa proseso ng pagputol. Ang mga lamination ay unang pinutol, isinalansan sa mga magazine, at pagkatapos ay dinadala sa stacking station. Ang decoupling na ito ay nagpapahintulot sa mga production planner na patakbuhin ang cutting line sa pinakamataas na kahusayan habang ang stacking line ay humahawak ng iba't ibang uri ng core nang magkatulad. Ang offline na diskarte ay partikular na angkop para sa mga job-shop na kapaligiran kung saan ang mga sukat ng order ay maliit ngunit malaki ang pagkakaiba-iba sa core geometry. Ang isang kritikal na bahagi ng mga offline na system ay ang awtomatikong magazine changer, na maaaring maglaman ng hanggang 12 iba't ibang uri ng lamination at lumipat sa pagitan ng mga ito sa loob ng ilang minuto.

Sa teknolohiya, madalas na isinasama ng mga offline na system ang mas advanced na mga sistema ng paningin dahil ang mga lamination ay maaaring naimbak nang ilang oras o araw, na nag-iipon ng alikabok o menor de edad na oksihenasyon. Samakatuwid, ang vision module sa mga offline system ay may kasamang karagdagang mga cleaning brush at static eliminator. Ang mga paraan ng pagsasama-sama ay katulad ng mga in-line na system, ngunit ang mga offline na system ay madalas na gumagamit ng adhesive bonding kaysa sa welding dahil ang adhesive ay nagbibigay-daan sa mas mahusay na pamamahagi ng stress sa mga core na may kumplikadong step-lap geometries. Para sa mga manufacturer na gustong mag-upgrade mula sa manu-manong stacking, ang mga offline na standalone na system ay nag-aalok ng mas mababang paunang puhunan at mas madaling pagsasama sa mga kasalukuyang kagamitan sa paghawak ng materyal. Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nagbibigay ng mga modular na offline na platform na maaaring i-configure sa alinman sa single-stack o dual-stack na operasyon, na nagbibigay sa mga customer ng flexibility na sukatin ang produksyon habang lumalaki ang demand.

3.3 Rotary Turret Stacking System

Kinakatawan ng mga rotary turret system ang pinakabagong pag-unlad sa core stacking at mga linya ng pagpupulong teknolohiya. Sa halip na isang nakatigil na stacking fixture, ang mga system na ito ay gumagamit ng umiikot na turret na naglalaman ng maraming stacking pallet. Habang ang isang papag ay pinupuno ng mga lamination, ang isa pang papag ay sumasailalim sa pagsasama-sama at pagbuga, at ang isang ikatlong papag ay inihahanda para sa susunod na batch. Ang parallel processing na ito ay kapansin-pansing binabawasan ang idle time at pinapataas ang kabuuang throughput ng hanggang 40% kumpara sa mga disenyo ng single-station.

Ang mekanismo ng turret ay hinihimok ng isang direktang-drive na torque motor na nagbibigay ng pambihirang makinis na pag-ikot at tumpak na angular na pagpoposisyon. Ang bawat papag ay nilagyan ng sarili nitong hanay ng mga guide pin at clamping mechanism, na nagpapahintulot sa system na lumipat sa pagitan ng iba't ibang laki ng core nang walang manu-manong interbensyon. Ang mga rotary turret system ay mainam para sa mataas na volume na produksyon ng mga standardized na core, tulad ng mga ginagamit sa maliliit na distribution transformer at inductors. Ang kanilang compact footprint ay ginagawa rin silang kaakit-akit para sa mga pabrika na may limitadong espasyo sa sahig. Jiangsu Jingtianxia Electric Technology Co., Ltd. ay matagumpay na nag-deploy ng mga rotary turret system sa ilang mga site ng customer, na nakakamit ang mga rate ng depekto sa ibaba 0.2% at pangkalahatang kahusayan ng kagamitan (OEE) na higit sa 85%.

Upang ibuod ang mga hakbang sa pagpapatakbo sa lahat ng tatlong uri ng system, binabalangkas ng sumusunod na nakaayos na listahan ang generic na pamamaraan para sa isang tipikal na stacking cycle:

1. Paglo-load ng materyal: Ang mga lamination ay inilalagay sa feeder magazine o direktang pinapakain mula sa cutting line.
2. Singulation at oryentasyon: Ang bawat lamination ay pinaghihiwalay, nakahanay, at ang gilid ng burr nito ay nakita sa pamamagitan ng paningin.
3. Paglalagay: Pinipili ng robot o gantry ang lamination at inilalagay ito sa stacking pallet na may katumpakan sa antas ng micron.
4. Pagbibilang ng layer at pag-verify ng taas: Binibilang ng system ang bawat layer at sinusuri ang lumalaking taas ng stack laban sa target.
5. Pagsasama-sama: Kapag naabot na ang target, ang system ay nagwe-welds, nag-interlock, o nagbubuklod sa stack sa isang solidong core.
6. Ejection at conveyance: Ang natapos na core ay inilalabas sa isang conveyor para sa downstream processing o packaging.

4. Pagsasama sa Smart Manufacturing

Moderno core stacking at mga linya ng pagpupulong ay hindi na nakahiwalay na mga makina; ang mga ito ay mahalagang mga node sa mas malawak na smart factory ecosystem. Sa pamamagitan ng Industrial Internet of Things (IIoT), ang mga system na ito ay patuloy na nagpapadala ng data sa cycle times, defect rate, at consumable wear sa isang central manufacturing execution system (MES). Ang pamamaraang ito na batay sa data ay nagbibigay-daan sa predictive maintenance, na binabawasan ang hindi planadong downtime ng hanggang 30%. Halimbawa, Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nagsama ng intelligent na workshop warehousing system at automated logistics production lines na direktang nakikipag-ugnayan sa kanilang stacking equipment, na lumilikha ng ganap na automated na daloy ng materyal mula sa raw steel coils hanggang sa mga natapos na transformer core.

Higit pa rito, kasama na ngayon sa mga advanced na system ang mga self-learning algorithm na nag-aayos ng mga parameter ng stacking batay sa makasaysayang pagganap. Kung ang isang partikular na batch ng lamination ay nagpapakita ng mas mataas na variation ng burr, maaaring awtomatikong bawasan ng system ang bilis ng pagkakalagay upang mapanatili ang katumpakan. Ang antas ng kakayahang umangkop na ito ay partikular na mahalaga sa mga rehiyon na may iba't ibang katangian ng hilaw na materyal. Sa pamamagitan ng pagsasama-sama ng precision mechanics sa matalinong software, Jiangsu Jingtianxia Electric Technology Co., Ltd. patuloy na tinutulak ang mga hangganan ng kung ano core stacking at mga linya ng pagpupulong maaaring makamit, na naghahatid ng mga one-stop na sumusuportang solusyon na sumasaklaw sa lahat mula sa core transverse cutting hanggang sa huling pagpupulong.

Mga Madalas Itanong

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng in-line at offline na stacking system?

Ang mga in-line na system ay direktang konektado sa cutting line at gumagana sa parehong bilis, na ginagawang perpekto ang mga ito para sa mataas na dami ng tuluy-tuloy na produksyon. Ang mga offline na system ay gumagana nang nakapag-iisa, na nagbibigay-daan para sa higit na kakayahang umangkop sa paghawak ng iba't ibang laki ng core at geometries, na nababagay sa job-shop o low-volume, high-mix na kapaligiran.

T2: Paano nagpapabuti ang produktibidad ng isang rotary turret system kumpara sa isang single-station system?

Ang isang rotary turret system ay gumagamit ng maraming pallets sa isang umiikot na mekanismo. Habang ang isang papag ay pinupuno, ang isa ay sumasailalim sa pagsasama-sama at ang isang pangatlo ay inilalabas o inihahanda. Ang parallel workflow na ito ay nag-aalis ng oras ng paghihintay sa pagitan ng mga cycle, na nagpapataas ng kabuuang throughput ng hanggang 40% nang hindi sinasakripisyo ang katumpakan ng stacking.

Q3: Anong mga paraan ng pagsasama-sama ang karaniwang ginagamit sa mga core stacking at assembly lines, at alin ang pinakamahusay?

Ang tatlong pangunahing pamamaraan ay ang TIG welding, mechanical interlocking, at adhesive bonding. Nag-aalok ang welding ng mataas na mekanikal na lakas, ang interlocking ay pinakamabilis at hindi nangangailangan ng mga consumable, at ang adhesive bonding ay nagbibigay ng mas mahusay na magnetic performance sa pamamagitan ng pagbabawas ng panloob na stress. Ang pinakamahusay na pagpipilian ay depende sa pangunahing aplikasyon—welding para sa malalaking power transformer, interlocking para sa mass-produced na mga motor, at adhesive para sa mga high-efficiency na disenyo na may mga step-lap joint.

Q4: Paano tinitiyak ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang kontrol sa kalidad sa mga stacking system nito?

Isinama ng Jiangsu Jingtianxia ang multi-stage vision inspection, real-time na pagsubaybay sa kapal, at awtomatikong pagtanggi sa mga may sira na lamination. Ang kanilang mga system ay nagpapakain din ng data ng produksyon sa isang platform ng MES, na nagpapagana ng ganap na traceability at kontrol sa proseso ng istatistika. Sa mahigit 46 na propesyonal na teknikal na talento, ang kumpanya ay nagpapanatili ng mahigpit na mga protocol sa pagsubok para sa bawat sistema bago ang paghahatid, na tinitiyak ang pare-parehong pagganap sa mga pasilidad ng customer.

Q5: Maaari bang pangasiwaan ng mga core stacking system ang iba't ibang materyales sa lamination, tulad ng amorphous steel o silicon steel?

Oo, ang mga modernong sistema ay idinisenyo na may adjustable gripper pressure, variable na bilis ng feed, at nako-customize na mga algorithm ng paningin upang tumanggap ng malawak na hanay ng mga materyales. Ang amorphous na bakal, na mas manipis at mas malutong, ay nangangailangan ng mas banayad na paghawak at kadalasang nakikinabang sa adhesive bonding kaysa sa welding. Nag-aalok ang Jiangsu Jingtianxia ng mga pinasadyang configuration upang tumugma sa mga partikular na katangian ng materyal.

Q6: Ano ang karaniwang return on investment (ROI) para sa pag-automate ng manu-manong proseso ng core stacking?

Bagama't nag-iiba-iba ang eksaktong ROI ayon sa dami ng produksyon, nakikita ng karamihan sa mga manufacturer ang payback sa loob ng 18 hanggang 24 na buwan. Binabawasan ng automation ang mga gastos sa paggawa, inaalis ang pagkakamali ng tao, pinatataas ang throughput, at pinapabuti ang ani ng materyal. Bukod pa rito, pinapagana ng mga automated system ang 24/7 na operasyon, na lalong nagpapabilis ng ROI para sa mga linya ng produkto na may mataas na demand.
