Ano ang isang pangunahing transverse cutting machine na ginagamit sa industriya ng transpormer?

Sa modernong ecosystem ng paggawa ng transpormer, ang katumpakan at kahusayan ay hindi lamang mga layunin sa pagpapatakbo kundi mga pangunahing kinakailangan para sa pagiging maaasahan ng produkto at kontrol sa gastos. Sa gitna ng katumpakan-driven na kapaligiran na ito ay namamalagi ang core transverse cutting machine , isang kategorya ng mga espesyal na kagamitan na idinisenyo upang iproseso ang mga silicon steel sheet sa eksaktong sukat na kinakailangan para sa transformer core lamination. Hindi tulad ng general-purpose shearing o slitting lines, ang mga makinang ito ay inengineered para mahawakan ang mga natatanging pisikal na katangian ng grain-oriented na mga de-koryenteng bakal, na tinitiyak ang minimal na burr formation, eksaktong angular cut, at pare-parehong stacking factor. Ang artikulong ito ay nagbibigay ng komprehensibong teknikal na pagsusuri kung paano core transverse cutting machine function sa loob ng industriya ng transformer, ang kanilang mga pangunahing klasipikasyon, at ang kritikal na papel na ginagampanan nila sa mga modernong intelligent na daloy ng trabaho sa pagmamanupaktura.

Ang core ng transformer, na karaniwang gawa mula sa mga nakasalansan na layer ng manipis na silicon na bakal, ay tumutukoy sa magnetic efficiency ng unit, walang-load na pagkawala, at pangkalahatang thermal performance. Ang anumang paglihis sa haba ng hiwa, squareness, o kalidad ng gilid ay direktang nagsasalin sa tumaas na pagkalugi ng eddy current o naririnig na ingay. Samakatuwid, core transverse cutting machine ay hindi mga standalone na gunting ngunit pinagsama-samang mga sistema na nagsasama ng mga mekanismo ng pagpapakain, mga straightening unit, mga precision measurement encoder, at high-speed punching o notching stations. Upang pahalagahan ang kanilang buong gamit, mahalagang suriin ang tatlong pangunahing kategorya ng produkto na nangingibabaw sa kasalukuyang merkado: high-speed modular cutting lines , precision CNC transverse shears , at pinagsamang stacking at cutting system . Tinutugunan ng bawat kategorya ang mga natatanging sukat ng produksyon, mga grado ng materyal, at mga kinakailangan sa automation, na nag-aalok sa mga tagagawa ng isang iniangkop na diskarte sa pangunahing katha.

1. Mataas na Bilis na Modular Cutting Lines

Ang unang pangunahing pag-uuri ay sumasaklaw high-speed modular cutting lines , na idinisenyo para sa tuluy-tuloy, high-throughput na operasyon na tipikal ng malakihang mga producer ng transformer. Ang mga ito core transverse cutting machine gumana sa bilis ng linya na lampas sa 120 metro kada minuto, kasama ang mga servo-driven na feed roll at real-time na mga algorithm ng kompensasyon sa haba. Ang pagtukoy sa tampok ng kategoryang ito ay ang modular na arkitektura nito—ang linya ay maaaring palawakin ng mga karagdagang punching unit, V-notching station, o kahit na awtomatikong stacking conveyor nang hindi pinapalitan ang base frame. Para sa mga tagagawa na gumagawa ng mga transformer ng pamamahagi sa mataas na volume, ang modularity na ito ay nag-aalok ng isang malinaw na landas para sa mga upgrade ng kapasidad habang pinoprotektahan ang paunang pamumuhunan sa kapital.

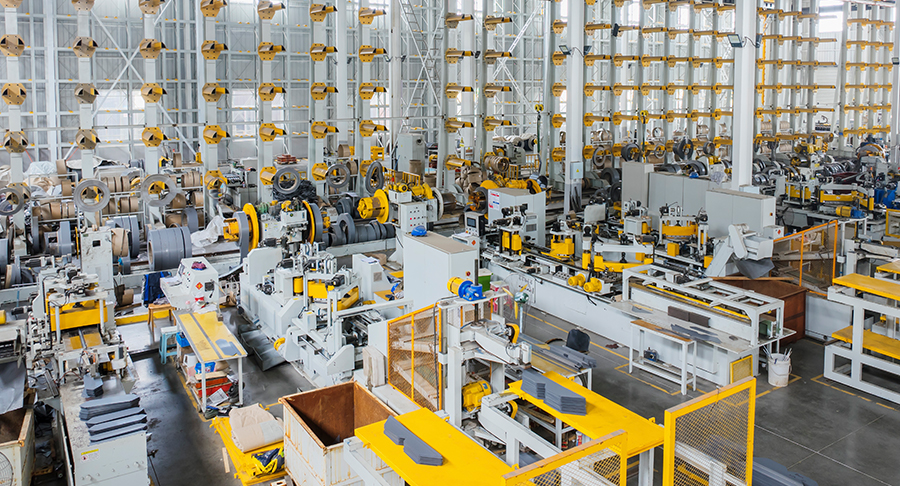

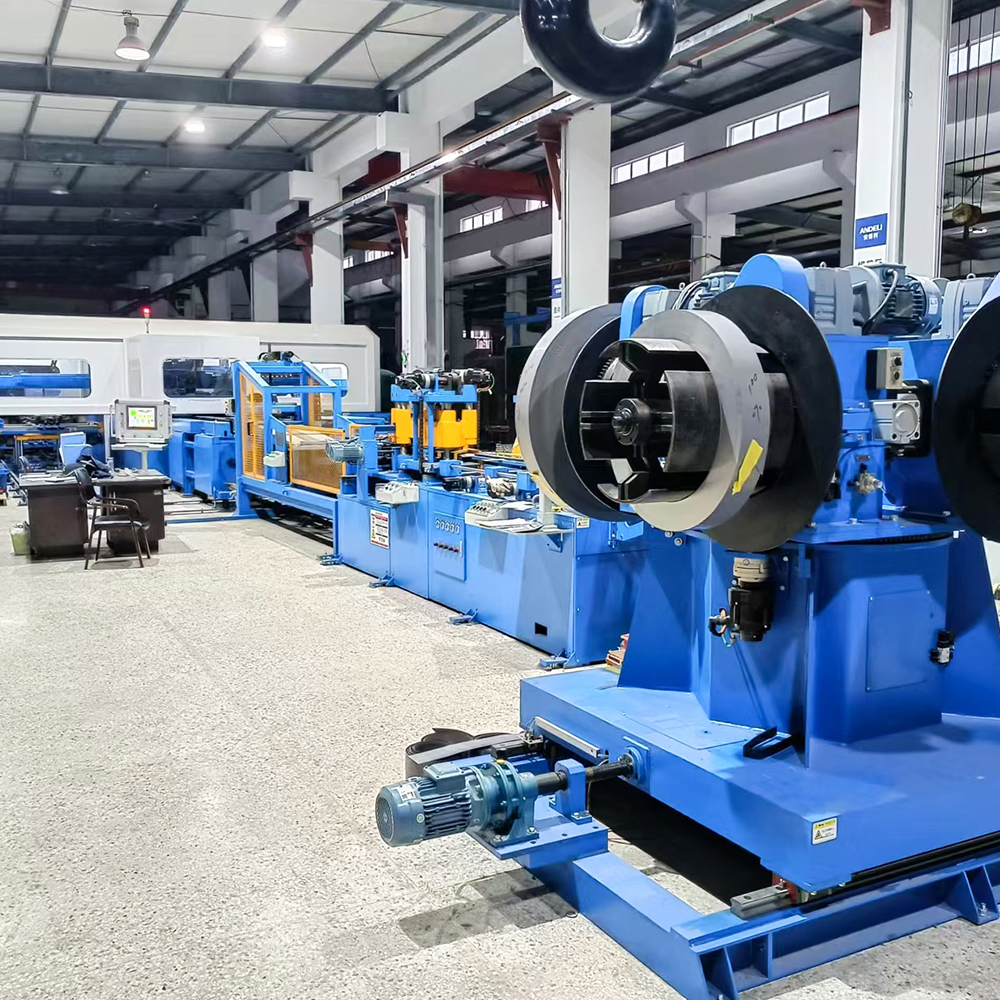

Sa pagganap, ang isang high-speed modular line ay nagsisimula sa isang uncoiler na humahawak ng mga coil hanggang 25 tonelada, na sinusundan ng isang precision leveler na nag-aalis ng coil set. Gumagamit ang cutting station ng rotary shear o guillotine blade na pinapaandar ng high-torque AC motor, na nakakamit ang mga haba ng cut na may tolerance na ±0.05 mm. Ang mga advanced na modelo ay nagsasama ng optical edge detection upang mabayaran ang materyal na pagala-gala, na tinitiyak na ang transverse cut ay nananatiling perpektong patayo sa direksyon ng pag-ikot. Ang kategoryang ito ay mahusay sa pagproseso ng karaniwang M4 at M5 grade silicon steels, karaniwang ginagamit sa oil-immersed transformer na may rating na hanggang 10 MVA. Ang pangunahing pagkakaiba ay ang kakayahang mapanatili ang pare-parehong kalidad sa mataas na bilis habang sinusuportahan ang mabilis na pagbabago sa pagitan ng iba't ibang pangunahing disenyo, karaniwang sa loob ng 15 minuto.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nakabuo ng pagmamay-ari ng high-speed modular line na isinasama ang real-time na pagsubaybay sa kapal at adaptive na pagsasaayos ng clearance ng blade, na tumutugon sa isa sa mga pinakapatuloy na hamon sa high-speed cutting—burr growth sa pinalawig na mga takbo ng produksyon. Sa higit sa 46 in-house na teknikal na espesyalista, ang kumpanya ay nipino ang feed control algorithm nito upang bawasan ang haba ng deviation ng 40% kumpara sa mga conventional system. Ang solusyon na ito ay partikular na pinahahalagahan ng mga kliyente na gumagawa ng mga amorphous alloy core, kung saan kahit na ang mga maliliit na imperpeksyon sa gilid ay maaaring magdulot ng malaking paghihirap sa pagpupulong.

• Pinakamataas na bilis ng pagputol: 150 m/min na may aktibong vibration damping.
• Pinagsamang kapasidad sa pagsuntok: hanggang 4 na bingaw bawat cycle na may lalim na naa-program.
• Awtomatikong pagkolekta ng scrap at pag-trim sa gilid para sa tuluy-tuloy na operasyon.
• Remote diagnostic interface na katugma sa mga factory MES system.

Kung ikukumpara sa iba pang mga kategorya, ang high-speed modular line ay nag-aalok ng pinakamababang per-part cost para sa mahabang production run ngunit nangangailangan ng mas malaking floor footprint at mas sopistikadong pagsasanay sa operator. Ito ang ginustong pagpipilian para sa nakalaang mga halaman ng transpormer na may matatag na mga portfolio ng produkto.

2. Precision CNC Transverse Shears

Ang pangalawang kategorya ay binubuo ng precision CNC transverse shears , na inuuna ang katumpakan at flexibility kaysa sa raw throughput. Ang mga ito core transverse cutting machine ay karaniwang ginagamit sa mga kapaligiran ng job-shop o para sa pagbuo ng prototype, kung saan ang mga haba ng hiwa ay madalas na nag-iiba at ang mga grado ng materyal ay mula sa karaniwang silicon na bakal hanggang sa mga ultra-manipis na high-permeability na haluang metal. Hindi tulad ng mga modular na linya, ang mga precision shear ay gumagamit ng matibay na C-frame construction at isang hydromechanical blade actuation system na naghahatid ng malinis, perpendicular cut na may minimal na blade deflection, na nakakakuha ng mga tolerance na kasing higpit ng ±0.02 mm sa 1000 mm na lapad.

Kasama sa operational workflow ng precision shear ang servo-driven roller feeder na may mga absolute encoder, programmable backgauge para sa setting ng haba, at digital control panel na nag-iimbak ng hanggang 500 cutting program. Ang isang natatanging teknikal na tampok ay ang adaptive cut-on-the-fly kakayahan, kung saan sinisimulan ng paggugupit ang hiwa habang gumagalaw pa rin ang materyal, na binabawasan ang oras ng pag-ikot nang hindi nakompromiso ang katumpakan. Ginagawa nitong perpekto ang kategorya para sa paggawa ng mga step-lap core at interleaved joints, kung saan ang bawat lamination ay nangangailangan ng bahagyang magkakaibang dimensyon upang makamit ang pinakamainam na magnetic flux distribution. Sinusuportahan din ng mga makina ang mga pagbawas ng miter hanggang 45 degrees, na nagpapalawak ng kanilang aplikasyon sa mga transformer na may sugat-core.

Kasama sa mga karaniwang sitwasyon ng aplikasyon ang mga repair at maintenance workshop, research laboratories, at small-batch na mga manufacturer ng mga specialty transformer para sa railway o marine application. Ang kalamangan sa pagkakaiba ay nakasalalay sa kakayahang magproseso ng mga marupok na materyales—gaya ng 0.18 mm na makapal na high-induction steels—nang walang mga bitak sa gilid o delamination, isang problema na kadalasang sumasalot sa mga high-speed rotary shear. Higit pa rito, pinapayagan ng interface ng CNC ang tuluy-tuloy na pagsasama sa mga CAD system, na nagbibigay-daan sa direktang pag-import ng mga pattern ng pagputol mula sa pangunahing disenyo ng software.

Jiangsu Jingtianxia Electric Technology Co., Ltd. nag-aalok ng precision shear variant na nilagyan ng laser-based edge inspection module na tumatanggi sa anumang sheet na may micro-burrs na lampas sa 0.03 mm, na tinitiyak na ang mga lamination na walang depekto lamang ang magpapatuloy sa stacking station. Ang kakayahang ito ay naaayon sa mas malawak na portfolio ng kumpanya, na kinabibilangan ng intelligent na stacking equipment at automated warehousing, na lumilikha ng closed-loop na sistema ng kasiguruhan sa kalidad. Ang kategorya ng precision shear, habang mas mabagal kaysa sa mga modular na linya, ay naghahatid ng superior surface finish at kadalasang inilalagay bilang pantulong na makina para sa high-mix, low-volume na mga order.

1. Itakda ang target na haba ng hiwa at anggulo ng miter sa pamamagitan ng touchscreen na HMI.
2. I-load ang coil at simulan ang awtomatikong straightening cycle.
3. Magsagawa ng trial cut at i-verify ang mga sukat gamit ang integrated optical comparator.
4. Simulan ang produksyon; awtomatikong inaayos ng system ang feed compensation batay sa real-time na feedback ng encoder.

Sa mga tuntunin ng cost-benefit, ang precision CNC shears ay nag-uutos ng mas mataas na paunang puhunan sa bawat unit ng output ngunit nag-aalok ng walang kapantay na flexibility, na ginagawa itong kailangang-kailangan para sa mga tagagawa ng transformer na tumutugon sa magkakaibang mga detalye ng customer.

3. Pinagsamang Stacking at Cutting System

Ang pangatlo at pinaka-advanced na kategorya ay ang pinagsamang stacking at cutting system , na pinagsasama ang transverse cutting sa robotic stacking sa iisang tuluy-tuloy na proseso. Ang mga ito core transverse cutting machine ay hindi lamang mga tool sa paggupit kundi mga kumpletong workcell na nagpapalit ng coil stock sa ready-to-assemble na mga core packet. Binubuo ng system ang isang upstream cutting module—karaniwang isang precision shear o isang high-speed rotary cutter—na sinusundan ng isang conveyor na nagpapakain ng mga cut lamination sa isang multi-axis gantry robot o isang delta-style na pick-and-place unit. Inaayos ng robot ang bawat lamination sa isang paunang natukoy na pagkakasunud-sunod ng stacking, na naglalagay ng adhesive o interlocking pressure kung kinakailangan.

Ang pangunahing teknikal na pagbabago ay ang real-time na kontrol sa pagpaparehistro , kung saan ang cutting module at ang stacking robot ay nagbabahagi ng isang karaniwang coordinate system na nagmula sa mga sensor ng gilid at mga vision camera. Tinitiyak nito na ang bawat layer ay nakasalansan nang may angular na katumpakan na mas mahusay kaysa sa 0.01°, kritikal para sa pagbabawas ng pagkawala ng core sa mga high-efficiency na transformer (IE4 at mas mataas). Kasama rin sa system ang isang integrated weighing station na kinakalkula ang stacking factor sa bawat layer, na nagbibigay ng agarang feedback para sa proseso ng pagsasaayos. Ang kategoryang ito ay kadalasang ginagamit para sa malalaking power transformer (mahigit sa 50 MVA) at para sa traction transformer kung saan ang core weight at symmetry ay direktang nakakaapekto sa dynamic na performance.

Kung ikukumpara sa standalone cutting at manual stacking, binabawasan ng integrated system ang labor dependency ng hanggang 70% at inaalis ang pinsalang dulot ng handling-induced, na lalong kapaki-pakinabang para sa thin-gauge (0.15 mm) na materyales. Gayunpaman, ang pagiging kumplikado ng system ay nangangailangan ng sopistikadong software para sa pagbuo ng pattern, pagkakasunud-sunod ng layer, at pag-iwas sa banggaan. Nangangailangan din ito ng mas mataas na antas ng predictive maintenance dahil sa naka-synchronize na operasyon ng mechanical, pneumatic, at vision subsystem.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nag-deploy ng pinagsama-samang stacking at cutting system nito sa ilang tier-1 na mga pabrika ng transformer sa buong Asia, na nakamit ang dokumentadong 25% na pagbawas sa core assembly cycle time. Ang proprietary stacking algorithm ng kumpanya, na binuo ng koponan ng 46 na propesyonal na teknikal na talento nito, ay tumutukoy sa mga pagkakaiba-iba ng materyal na warpage at kapal, dynamic na inaayos ang pick-up force at anggulo ng pagkakalagay ng robot. Ang solusyon na ito ay bahagi ng one-stop intelligent portfolio ng kumpanya, na kinabibilangan din ng mga automated logistics lines at warehouse system, na binibigyang-diin ang pangako nito sa mga end-to-end na digital manufacturing solution para sa power industry.

Sa pamamagitan ng tatlong-kategoryang balangkas na ito, nagiging maliwanag na ang pagpili ng naaangkop core transverse cutting machine depende sa pagbabalanse ng dami ng produksyon, pagkakaiba-iba ng materyal, at antas ng pagsasama sa downstream na pagpupulong. Jiangsu Jingtianxia Electric Technology Co., Ltd. tinutugunan ang pagkakaiba-iba na ito sa pamamagitan ng pag-aalok ng lahat ng tatlong configuration, na sinusuportahan ng isang matatag na network ng serbisyo pagkatapos ng benta at pagkonsulta sa pag-optimize ng proseso. Ang malalim na pag-unawa ng kumpanya sa core physics, kasama ang in-house na pagmamanupaktura nito ng mga pangunahing mekanikal na bahagi, ay nagbibigay-daan dito na maiangkop ang mga parameter ng bawat makina sa partikular na magnetic steel grade at core geometry na kinakailangan ng customer. Kung ang priyoridad ay maximum throughput, ultimate precision, o full automation, ang modernong industriya ng transpormer ay umaasa sa mga dalubhasang cutting system na ito upang mapanatili ang pagiging mapagkumpitensya sa isang global market na higit na hinihimok ng kahusayan.

Mga Madalas Itanong

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng high-speed modular line at precision CNC shear?

Ang high-speed modular line ay inuuna ang throughput at idinisenyo para sa tuluy-tuloy, mataas na volume na produksyon ng mga karaniwang core lamination, karaniwang nakakakuha ng mga bilis na higit sa 120 m/min na may katamtamang tolerance (±0.05 mm). Sa kabaligtaran, ang precision CNC shear ay nakatuon sa katumpakan at flexibility, na naghahatid ng mas mahigpit na mga tolerance (±0.02 mm) at mas mabilis na pagbabago ng mga oras, na ginagawa itong angkop para sa mixed-material at short-run na mga trabaho. Ang modular line ay mas cost-effective para sa mass production, habang ang shear ay nag-aalok ng superior edge quality para sa demanding magnetic designs.

Q2: Paano nagpapabuti ang pinagsama-samang stacking at cutting system ng pangunahing kalidad kumpara sa magkakahiwalay na proseso?

Tinatanggal ng mga pinagsama-samang system ang manu-manong paghawak sa pagitan ng pagputol at pagsasalansan, na binabawasan ang panganib ng pinsala sa gilid, hindi pagkakahanay, at kontaminasyon. Pinapagana rin nila ang real-time na feedback sa pagpaparehistro, na tinitiyak na ang bawat lamination ay inilalagay nang may angular na katumpakan na mas mahusay kaysa sa 0.01°. Direktang binabawasan nito ang pagkawala ng core at pinapabuti ang rating ng kahusayan ng transpormer. Higit pa rito, awtomatikong tinatanggihan ng system ang mga out-of-tolerance na lamination, na pumipigil sa mga may sira na layer na makapasok sa core packet.

Q3: Aling uri ng core transverse cutting machine Dalubhasa ba ang Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. gumagawa at nagsasama ng lahat ng tatlong pangunahing kategorya—high-speed modular lines, precision CNC shears, at integrated stacking system. Nagbibigay din ang kumpanya ng mga customized na solusyon para sa amorphous at nanocrystalline core na materyales. Sa mahigit 46 na teknikal na eksperto, ang kumpanya ay nakatutok sa mga intelligent control algorithm at predictive maintenance features, na nag-aalok ng kumpletong suite mula sa mga indibidwal na makina hanggang sa ganap na automated na core fabrication workshop.

Q4: Maaari bang pangasiwaan ng precision CNC shear ang mga miter cut para sa mga step-lap transformer core?

Oo, karamihan sa precision CNC shears ay nilagyan ng programmable miter cutting capability, na nagpapahintulot sa mga anggulo mula 0° hanggang 45° na may mataas na repeatability. Ang feature na ito ay mahalaga para sa paggawa ng step-lap at interleaved joints, na nagpapaliit ng flux leakage at nagpapababa ng ingay sa malalaking power transformer. Tinitiyak ng matibay na frame ng shear at servo-controlled na backgauge na ang haba at anggulo ay mananatili sa loob ng tinukoy na tolerance sa libu-libong mga cycle.
