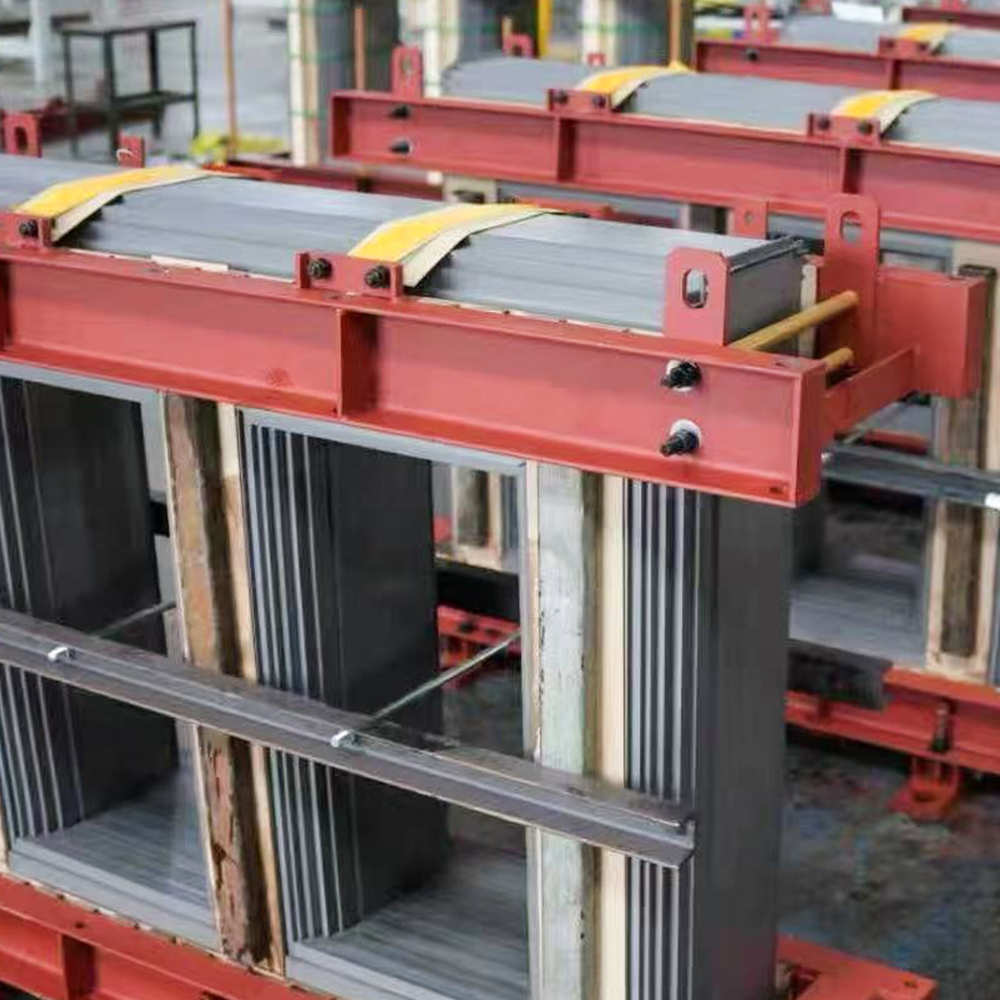

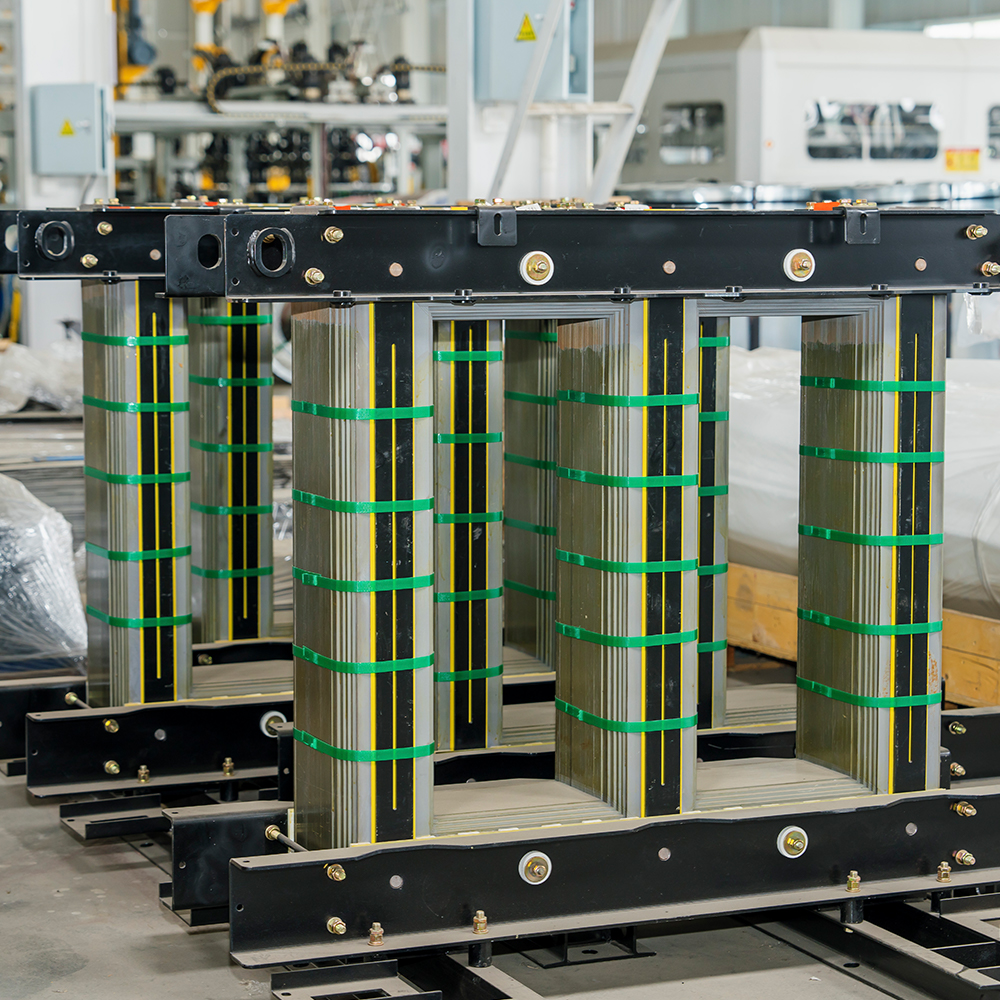

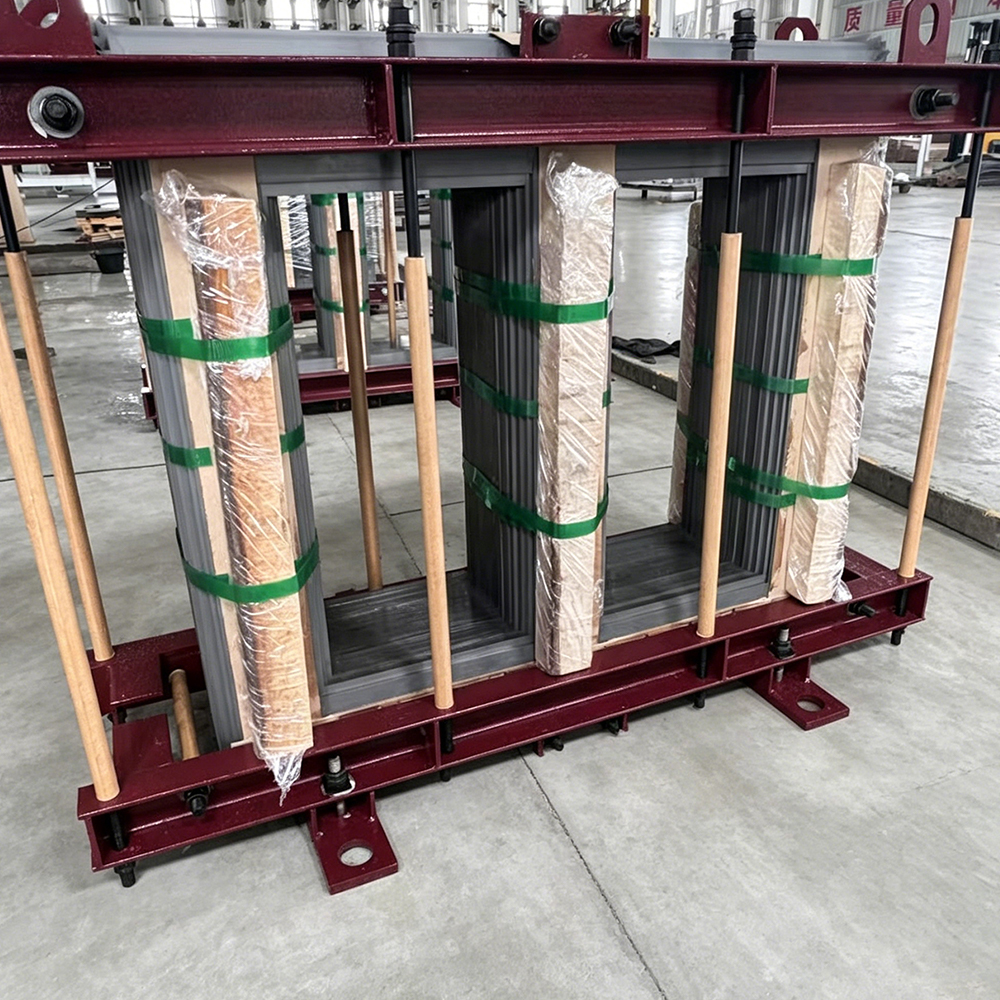

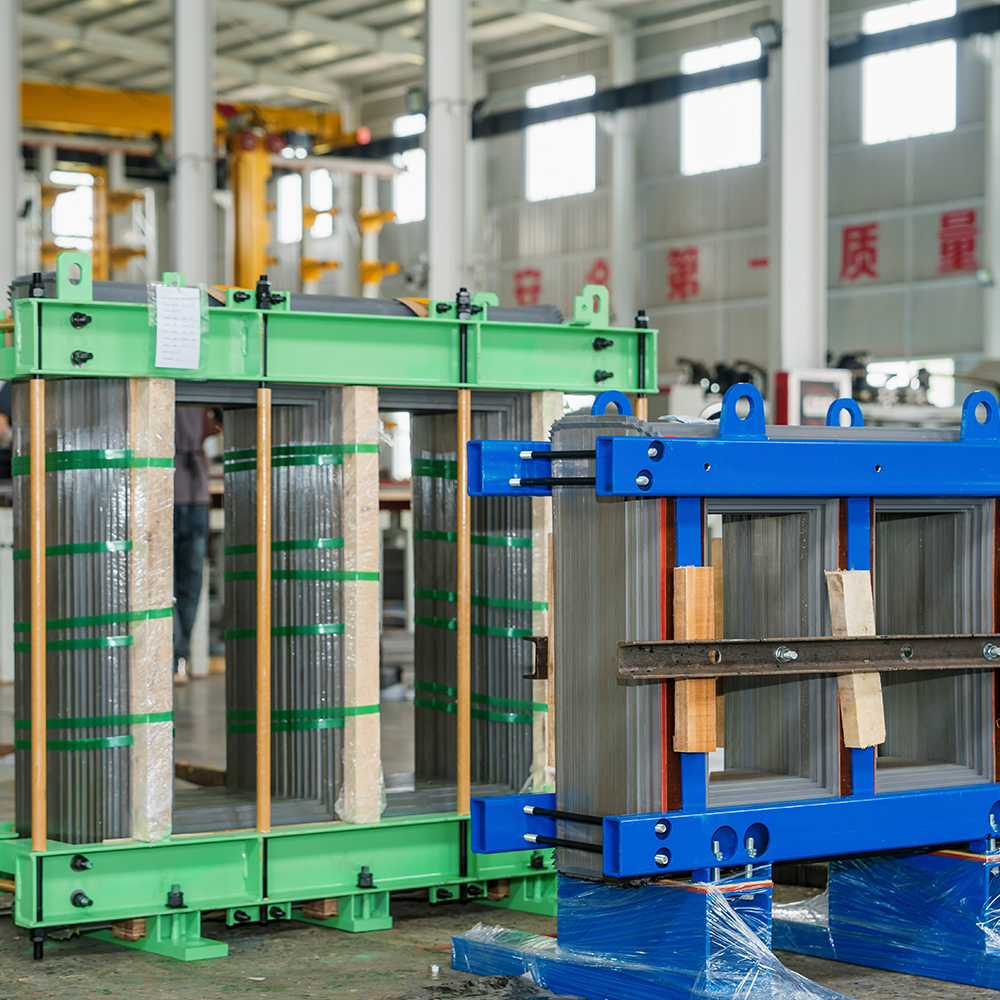

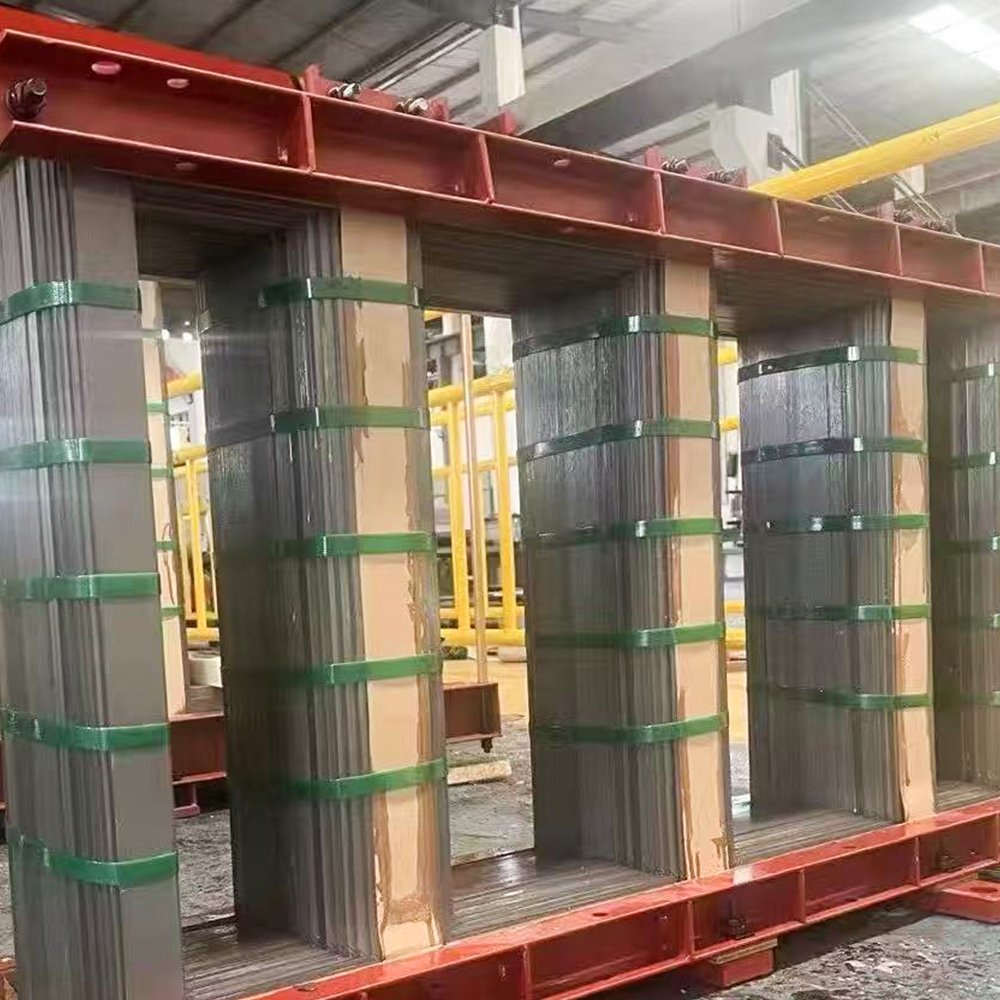

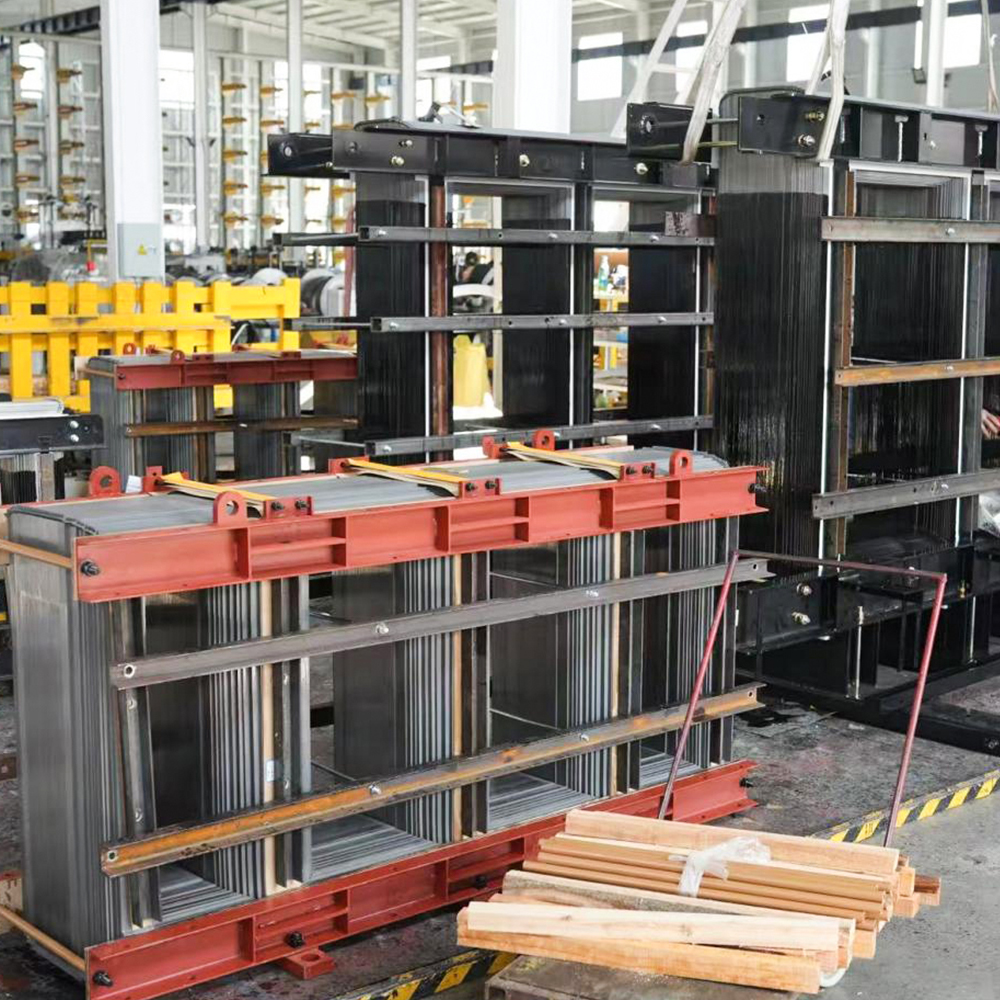

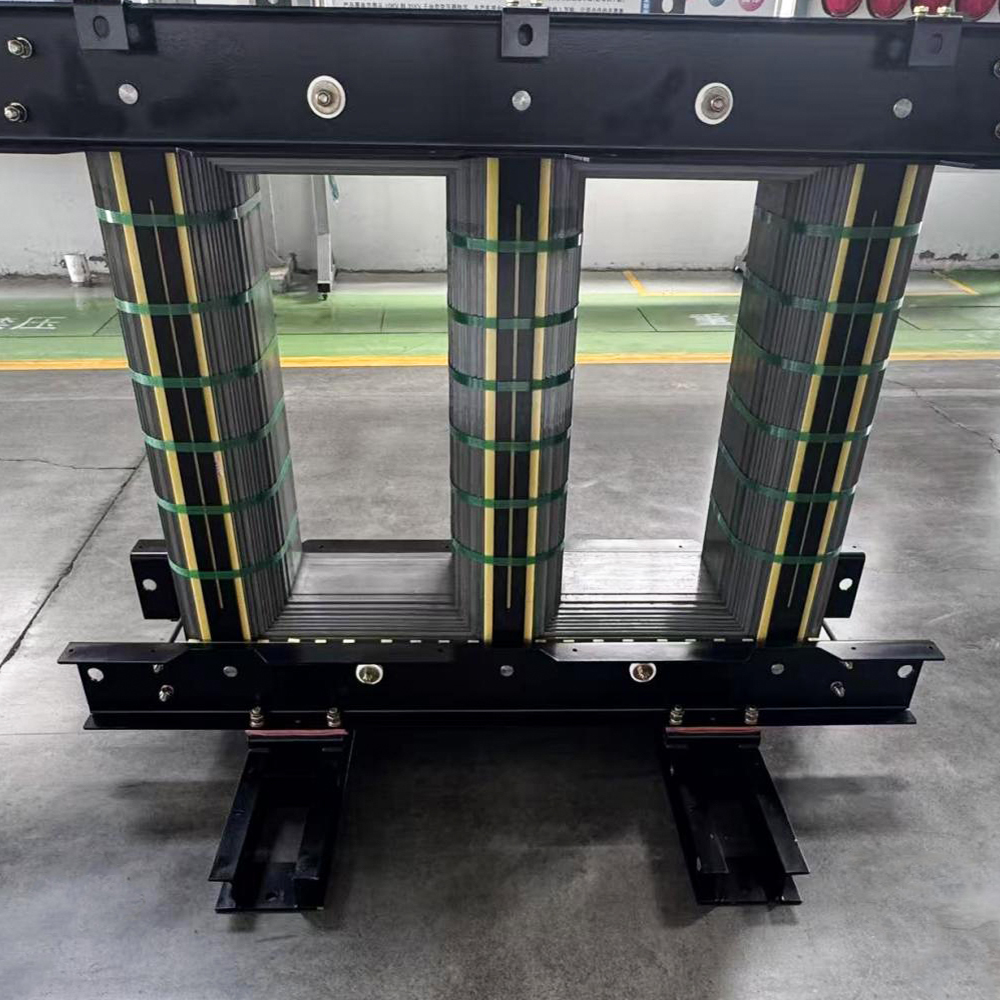

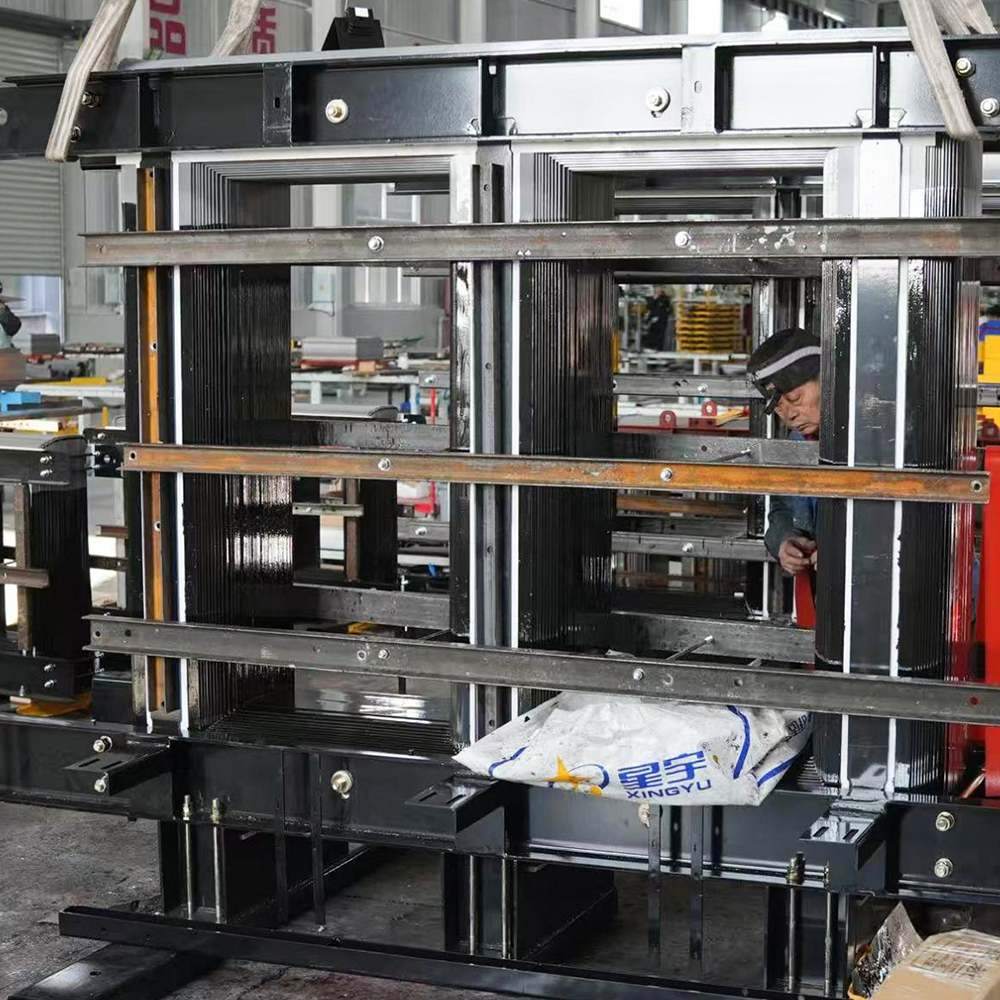

Oil-Immersed Transformer Core

Ano ang core loss sa isang oil-immersed transformer?

Sa larangan ng paghahatid at pamamahagi ng kuryente, ang core ng transpormador na nakalubog sa langis nagsisilbing magnetic heart ng buong apparatus. Ang pangunahing pag-atar nito ay upang magbigay ng isang mababang-aatubili na landas para sa magnetic flux, sa gayon ay nagpapagana ng mahusay na electromagnetic na conversion ng enerhiya sa pagitan ng pangunahin at pangalawang paikot-ikot. Gayunpaman, walang magnetic na materyal ang perpekto. Sa panahon ng normal na operasyon, ang isang bahagi ng elektrikal na enerhiya ay hindi maiiwasang mawala bilang init sa loob mismo ng core—isang phenomenon na sama-samang kilala bilang core loss. Ang pag-unawa sa pangunahing pagkawala ay hindi lamang isang akademikong ehersisyo; isa itong kritikal na pagsasaalang-alang sa ekonomiya at pagpapatakbo na direktang nakakaimpluwensya sa kahusayan ng transformer, temperatura ng pagpapatakbo, at pangkalahatang gastos sa lifecycle. Para sa mga utility at pang-industriya na gumagamit pareho, ang pagliit ng pangunahing pagkawala ay isinasalin sa malaking pangmatagalang pagtitipid at pinahusay na pagiging maaasahan ng grid. Tinutukoy ng artikulong ito ang mga pinagmulan, mga bahagi, at mga diskarte sa pagpapagaan para sa pangunahing pagkawala, habang ipinapakita din kung paano ang advanced na pagmamanupaktura at mga premium na materyales—na ipinakita ng Jiangsu Jingtianxia Electric Technology Co., Ltd—ay muling tinutukoy ang mga benchmark ng pagganap para sa mga modernong transformer core.

1. Ang Pisikal na Pinagmulan ng Core Loss sa Oil-Immersed Transformers

Upang lubos na maunawaan kung ano ang kasama sa pagkawala ng core, dapat munang suriin ang electromagnetic na pag-uugali ng core ng transpormador na nakalubog sa langis sa ilalim ng alternating current (AC) excitation. Ang pangunahing pagkawala ay malawak na inuri sa dalawang pangunahing bahagi: pagkawala ng hysteresis and eddy kasalukuyang pagkawala . Ang pagkawala ng hysteresis ay nagmumula sa tuluy-tuloy na magnetization at demagnetization ng core material bilang ang mga alternating current cycle. Ang bawat cycle ay nangangailangan ng enerhiya upang mapagtagumpayan ang magnetic domain wall na paggalaw, at ang enerhiya na ito ay inilabas bilang init. Ang magnitude ng pagkawala ng hysteresis ay depende sa coercivity ng core na materyal at ang operating flux density. Ang pagkawala ng kasalukuyang Eddy, sa kabilang banda, ay hinihimok ng mga umiikot na alon na dumadaloy sa loob ng pangunahing materyal mismo dahil sa pagkakaiba-iba ng oras na magnetic field. Ang mga alon na ito ay bumubuo ng resistive heating (I²R losses) at malaki ang naiimpluwensyahan ng electrical resistivity at kapal ng lamination ng core. Sa mataas na kalidad core ng transpormador na nakalubog sa langis mga disenyo, ang mga tagagawa ay gumagamit ng manipis, butil-oriented na silikon na mga lamination ng bakal upang epektibong bawasan ang mga eddy current na mga landas, at sa gayon ay mabawasan ang pagkawalang bahagi na ito.

Mahalagang tandaan na ang pangunahing pagkawala ay isang tuluy-tuloy, hindi maibabalik na proseso. Kahit na ang transpormer ay nasa ilalim ng walang-load na mga kondisyon, ang core ay kumukuha pa rin ng kasalukuyang paggulo at nawawala ang kapangyarihan-ito ang dahilan kung bakit ang pagkawala ng core ay madalas na tinutukoy bilang pagkawala ng pagkarga. Para sa isang tipikal na transformer ng pamamahagi, ang pangunahing pagkawala ay maaaring umabot ng 15% hanggang 30% ng kabuuang pagkalugi sa buhay ng serbisyo nito, na ginagawa itong pangunahing target para sa mga programa sa pagpapahusay ng kahusayan. Ang madiskarteng pagpili ng mga pangunahing materyales, tulad ng premium na grain-oriented na silicon na bakal na may kapal na 0.23mm, 0.27mm, at 0.30mm, ay direktang nakakaapekto sa parehong hysteresis at eddy current na mga bahagi. Ito ay tiyak kung saan ipinapakita ng mga dalubhasang tagagawa ang kanilang halaga, pinagsasama ang materyal na agham sa katumpakan na inhinyero upang makamit ang mga napakababang katangian ng pagkawala.

2. Pag-uuri ng Core Loss ayon sa Material at Design Approach

Upang epektibong pamahalaan at mabawasan ang pangunahing pagkawala, ang industriya ay bumuo ng iba't ibang mga sub-classification ng core ng transpormador na nakalubog sa langis mga teknolohiya. Ang bawat pag-uuri ay nag-aalok ng natatanging mga pakinabang sa mga tuntunin ng magnetic performance, paggawa, at cost-effectiveness. Sa ibaba, tinutuklasan namin ang tatlong kilalang kategorya na nagpapakita ng mga kasalukuyang kasanayan sa engineering at mga hinihingi sa merkado.

2.1 Maginoo Grain-Oriented Silicon Steel Core

Ang kategoryang ito ay kumakatawan sa pamantayan ng industriya para sa karamihan ng mga transformer ng distribusyon at medium-power. Ang core ay itinayo mula sa butil-oriented na silikon na bakal mga sheet, karaniwang may kapal na 0.27mm o 0.30mm, na nakasalansan at naka-clamp upang bumuo ng closed magnetic circuit. Ang pagtukoy sa tampok ng disenyo na ito ay ang kinokontrol na crystallographic na oryentasyon—ang bakal ay pinoproseso upang ang madaling magnetization na direksyon ay nakahanay sa direksyon ng pag-ikot, at sa gayon ay na-maximize ang density ng flux at pinapaliit ang pagkawala ng hysteresis. Ang mga conventional core ay malawakang pinagtibay dahil sa kanilang balanseng pagganap, mature na proseso ng produksyon, at mapagkumpitensyang istraktura ng gastos. Kasama sa kanilang karaniwang mga aplikasyon ang mga transformer ng pamamahagi ng utility, mga pang-industriyang step-down na unit, at mga sistema ng pagkolekta ng nababagong enerhiya.

Ang pangunahing bentahe ng maginoo na silicon steel core ay nakasalalay sa kanilang predictability at pagiging maaasahan. Ang mga tagagawa na may matatag na teknikal na kakayahan, tulad ng Jiangsu Jingtianxia Electric Technology Co., Ltd., ay naperpekto ang katumpakan na proseso ng slitting at paggugupit na kinakailangan upang mapanatili ang mahigpit na dimensional tolerance at pare-pareho ang magnetic properties. Sa pamamagitan ng paggamit ng high-precision stacking at binding techniques, epektibong kinokontrol ng mga core na ito ang panloob na stress—isang pangunahing salik sa pagpigil sa localized na overheating at pagtiyak ng matatag na walang load na kasalukuyang performance. Higit pa rito, ang walang-load na pagkawala ng mga core na ito ay maaaring ma-engineered upang makamit ang negatibong paglihis mula sa mga pambansang pamantayan, na nag-aalok sa mga end-user ng isang nasasalat na pagbawas sa mga gastos sa pagpapatakbo sa tagal ng buhay ng transformer. Sa mahigit 46 na propesyonal na teknikal na talento sa mga kawani, ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nakaipon ng malalim na kadalubhasaan sa pag-optimize ng pangunahing uri na ito para sa magkakaibang mga operating environment.

2.2 High-Permeability (Hi-B) Cores

Ang mga hi-B core ay kumakatawan sa isang ebolusyonaryong hakbang pasulong core ng transpormador na nakalubog sa langis teknolohiya. Ang mga core na ito ay gumagamit ng espesyal na naprosesong grain-oriented na bakal na nagpapakita ng mas mataas na magnetic permeability kaysa sa conventional grades—kadalasang nakakamit ang mga halaga ng permeability na lumalampas sa 1.88 T sa 800 A/m. Ang pinahusay na permeability na ito ay nagbibigay-daan para sa pagbawas sa cross-sectional area ng core para sa parehong kapasidad sa paghawak ng flux, na humahantong sa isang mas compact na disenyo ng transformer. Ang pinababang dami ng core, sa turn, ay nagpapababa ng parehong gastos sa materyal at ang pangkalahatang pagkawala ng core. Ang mga Hi-B core ay partikular na pinapaboran sa mga transformer na may mataas na kahusayan na dapat sumunod sa mahigpit na mga pamantayan sa regulasyon, gaya ng mga kinakailangan ng DOE 2016 o EU Ecodesign Tier 2.

Ang isa sa mga pangunahing pagkakaiba ng Hi-B core ay ang kanilang superyor na pagganap sa ilalim ng mataas na flux density na mga kondisyon. Bagama't ang mga conventional core ay maaaring makaranas ng mabilis na saturation sa itaas ng 1.7 T, ang mga Hi-B na grado ay maaaring gumana nang mahusay hanggang sa 1.9 T, na ginagawang perpekto ang mga ito para sa mga transformer na nakakaranas ng mga pagbabago sa boltahe o iba't ibang mga profile ng pagkarga. Kasama sa kanilang karaniwang mga aplikasyon ang malalaking power transformer, traction transformer para sa mga rail system, at high-voltage transmission units. Ginagamit ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang advanced intelligent core stacking equipment at mga automated na linya ng produksyon nito upang makagawa ng mga Hi-B core na may pambihirang dimensional na katumpakan at kaunting pagkalugi sa magkasanib na bahagi. Ang pangako ng kumpanya sa premium material sourcing—mula sa parehong domestic at imported na top-tier na brand—ay tumitiyak na ang bawat Hi-B core ay nakakamit ng matatag na magnetic performance at superyor na kasalukuyang kontrol, at sa gayon ay pinapahusay ang power factor ng konektadong grid.

2.3 Amorphous Alloy Cores

Ang mga amorphous alloy core ay bumubuo ng isang radikal na pag-alis mula sa tradisyonal na mala-kristal na mga disenyo ng bakal na silikon. Sa halip na isang regular na istraktura ng atomic lattice, ang mga amorphous na metal ay nagtatampok ng hindi maayos, tulad ng salamin na kaayusan na kapansin-pansing binabawasan ang pagkawala ng hysteresis—karaniwan ay 60% hanggang 70% kumpara sa kumbensyonal na grain-oriented na bakal. Ginagawa nitong ang core ng transpormador na nakalubog sa langis ginawa mula sa amorphous na haluang metal na isang napakahusay na solusyon sa enerhiya, lalo na para sa mga transformer na tumatakbo sa ilalim ng magaan o variable na kondisyon ng pagkarga. Ang karaniwang kapal ng amorphous ribbon ay 0.025mm hanggang 0.030mm lamang, na nag-aambag din sa napakababang pagkalugi ng eddy current.

Gayunpaman, ang mga amorphous core ay nagpapakita ng mga natatanging hamon sa pagmamanupaktura. Ang materyal ay likas na malutong at nangangailangan ng espesyal na proseso ng paghiwa at paggugupit upang maiwasan ang mga bali na dulot ng stress. Bilang karagdagan, ang pangunahing pagpupulong ay dapat pangasiwaan nang may matinding pag-iingat upang mapanatili ang mga magnetic na katangian at maiwasan ang pagkasira ng pagganap. Sa kabila ng mga hamon na ito, hindi maikakaila ang potensyal sa pagtitipid ng enerhiya—maaaring bawasan ng mga amorphous core ang pagkawala ng walang load nang hanggang 75% kumpara sa mga kumbensyonal na disenyo, na ginagawa itong lubos na kaakit-akit para sa mga rural distribution network, offshore wind farm, at smart grid application. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay namuhunan nang malaki sa R&D at imprastraktura ng produksyon upang malampasan ang mga hadlang sa pagmamanupaktura na ito, na nag-aalok sa mga customer ng mapagkakatiwalaang mapagkukunan ng mga de-kalidad na amorphous core na sinusuportahan ng matalinong mga sistema ng warehousing ng workshop at automated logistics. Ang kakayahan ng kumpanya na magbigay ng one-stop supporting solutions para sa mga pandaigdigang kliyente ay partikular na nakikita sa advanced na kategoryang ito.

3. Comparative Analysis ng Core Technologies

Upang tulungan ang mga inhinyero at mga espesyalista sa pagkuha sa pagpili ng pinakaangkop na uri ng core para sa kanilang mga partikular na aplikasyon, ang sumusunod na talahanayan ay nagbibigay ng direktang paghahambing ng mga pangunahing tagapagpahiwatig ng pagganap sa tatlong kategoryang tinalakay sa itaas. Ang lahat ng data ay batay sa mga karaniwang halaga para sa 50Hz distribution transformer sa 100–1000 kVA range.

4. Mga Praktikal na Istratehiya para sa Core Loss Reduction

Higit pa sa pagpili ng materyal, may ilang mga kasanayan sa inhinyero na higit na makakabawas sa pagkawala ng core sa isang core ng transpormador na nakalubog sa langis . Ang mga estratehiyang ito ay regular na ipinapatupad ng mga may karanasang tagagawa tulad ng Jiangsu Jingtianxia Electric Technology Co., Ltd. upang makapaghatid ng mahusay na pagganap ng produkto. Kabilang sa mga pangunahing hakbang ang:

• Na-optimize na step-lap joint construction – Pagbabawas ng joint reluctance at magnetic flux fringing, na direktang nagpapababa ng mga localized na pagkalugi.
• Precision stacking at binding – Tinitiyak ang pare-parehong pamamahagi ng presyon sa buong core stack upang mabawasan ang panloob na stress at pagtaas ng pagkawala na dulot ng vibration.
• Mahigpit na kontrol sa taas ng burr – Pagpapanatili ng kalidad ng slitting at shearing upang maiwasan ang inter-lamination short circuit na nagpapalakas ng eddy currents.
• Core annealing pagkatapos ng pagputol – Pag-alis ng mga natitirang stress na ipinakilala sa panahon ng katha, sa gayon ay binabawi ang magnetic permeability.
• Wastong saligan ng core – Pag-iwas sa mga lumulutang na potensyal at nagpapalipat-lipat na agos ng lupa na nag-aambag sa karagdagang pagkalugi.

Ang pagsasama-sama ng mga diskarteng ito ay nangangailangan ng parehong advanced na makinarya—tulad ng intelligent core transverse cutting machine at automated assembly lines—at napapanahong teknikal na pangangasiwa. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay mahusay sa domain na ito, na nag-deploy ng matalinong mga sistema ng warehousing ng workshop na nagsisiguro ng traceability at consistency sa lahat ng production batch. Ang mga one-stop supporting solutions ng kumpanya ay sumasaklaw hindi lamang sa core fabrication kundi pati na rin sa buong spectrum ng post-processing, quality inspection, at logistics, at sa gayon ay naghahatid ng walang kapantay na halaga sa mga customer ng global power industry.

5. Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng conventional silicon steel core at amorphous core sa mga tuntunin ng loss behavior?

Ang mga conventional silicon steel core ay nagpapakita ng katamtamang hysteresis at eddy current na pagkawala dahil sa kanilang mala-kristal na istraktura at tipikal na kapal ng lamination na 0.27–0.30mm. Ang mga amorphous core, sa kabaligtaran, ay may non-crystalline atomic arrangement na halos nag-aalis ng hysteresis loss, at ang kanilang sobrang manipis na ribbons (0.025mm) ay lubhang nakakabawas sa eddy current loss. Bilang resulta, ang mga amorphous core ay maaaring makamit ang mga pagkawala ng walang load na 60–75% na mas mababa kaysa sa mga kumbensyonal na disenyo, kahit na ang mga ito ay may mas mataas na gastos sa materyal at mas mahigpit na mga kinakailangan sa paghawak.

Q2: Paano tinitiyak ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang mababang pagkawala ng core sa mga produkto nito?

Gumagamit ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ng multi-pronged na diskarte: pagkuha ng premium na grain-oriented na silicon steel mula sa mga nangungunang domestic at international brand, gamit ang high-precision slitting at shearing equipment, pagpapatupad ng mahigpit na kontrol sa kalidad sa bawat yugto, at paglalapat ng mga advanced na stacking at binding technique para mabawasan ang panloob na stress. Ang kanilang walang-load na pagkawala ay maaaring patuloy na makamit ang negatibong paglihis mula sa mga pambansang pamantayan, at ang kanilang mga automated na linya ng produksyon ay nagsisiguro ng repeatability at scalability para sa malalaking volume na mga order.

Q3: Maaari bang i-retrofit o i-upgrade ang isang core ng transpormador na nakalubog sa langis upang mabawasan ang mga pagkalugi?

Sa karamihan ng mga kaso, ang pagpapalit ng kasalukuyang core ay hindi praktikal sa ekonomiya dahil sa malawak na muling pagdidisenyo na kinakailangan para sa mga winding clearance, mga sukat ng tangke, at mga cooling pathway. Gayunpaman, madalas na pinipili ng mga utility ang pagpapalit ng core sa panahon ng malaking refurbishment o kapag nag-a-upgrade sa mas mataas na pamantayan ng kahusayan. Para sa mga bagong pag-install, ang pagpili ng core na may mas mababang mga katangian ng pagkawala—gaya ng Hi-B o amorphous na mga marka—mula sa isang kagalang-galang na supplier tulad ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang pinakamabisang diskarte.

Q4: Anong papel ang ginagampanan ng pangunahing pagkawala sa kabuuang halaga ng pagmamay-ari para sa isang transpormer?

Ang pagkawala ng core ay direktang nag-aambag sa pagkawala ng walang-load ng transpormer, na natamo 24/7 sa buong buhay ng pagpapatakbo ng kagamitan. Sa loob ng tipikal na 25–30 taon na buhay ng serbisyo, ang pinagsama-samang halaga ng enerhiya ng pagkawala ng core ay maaaring magkaribal o lumampas pa sa paunang presyo ng pagbili ng transpormer. Samakatuwid, ang pamumuhunan sa isang mas mataas na kahusayan core ng transpormador na nakalubog sa langis —kahit sa katamtamang paunang premium—kadalasang nagbubunga ng positibong return on investment sa loob ng 3–5 taon, na sinusundan ng mga dekada ng napapanatiling pagtitipid.

Q5: Paano nakakaapekto ang kapal ng silicon steel sa pagkawala ng core sa mga transformer na nahuhulog sa langis?

Ang mas manipis na mga lamination ng bakal, tulad ng 0.23mm kumpara sa 0.30mm, ay binabawasan ang bahagi ng pagkawala ng eddy current dahil ang circulating current path na haba ay pinaikli at ang electrical resistance sa pagitan ng mga lamination ay mas mataas. Gayunpaman, pinatataas din ng mas manipis na bakal ang pagiging kumplikado at gastos ng pagmamanupaktura. Ang pinakamainam na kapal ay depende sa antas ng target na pagkawala at rate ng rate ng transpormer. Para sa karaniwang 50/60Hz application, ang 0.27mm ay nag-aalok ng balanseng trade-off, habang ang 0.23mm ay mas gusto para sa mga ultra-high-efficiency na disenyo.

Sa konklusyon, pangunahing pagkawala sa isang core ng transpormador na nakalubog sa langis ay isang multifaceted phenomenon na pinamamahalaan ng mga materyal na katangian, geometric na disenyo, at katumpakan ng pagmamanupaktura. Sa pagdating ng mga advanced na grain-oriented na bakal at amorphous na haluang metal, kasama ng mga makabagong teknolohiya sa produksyon, ang industriya ay patuloy na itinutulak ang mga hangganan ng kung ano ang makakamit. Gusto ng mga tagagawa Jiangsu Jingtianxia Electric Technology Co., Ltd. nangunguna sa ebolusyong ito, na nag-aalok ng komprehensibong portfolio na mula sa kumbensyonal na silicon steel core hanggang sa mga susunod na henerasyong amorphous na solusyon. Sa pamamagitan ng paggamit ng kanilang malalim na teknikal na kadalubhasaan, matalinong mga sistema ng produksyon, at hindi natitinag na pangako sa kalidad, binibigyang kapangyarihan nila ang pandaigdigang sektor ng kuryente na bumuo ng mas mahusay, maaasahan, at napapanatiling imprastraktura ng enerhiya. Para sa mga nagnanais na i-optimize ang pagganap ng transformer, ang pag-unawa sa pagkawala ng core—at pagpili ng tamang pangunahing partner—ay isang kailangang-kailangan na hakbang tungo sa pangmatagalang kahusayan sa pagpapatakbo.
