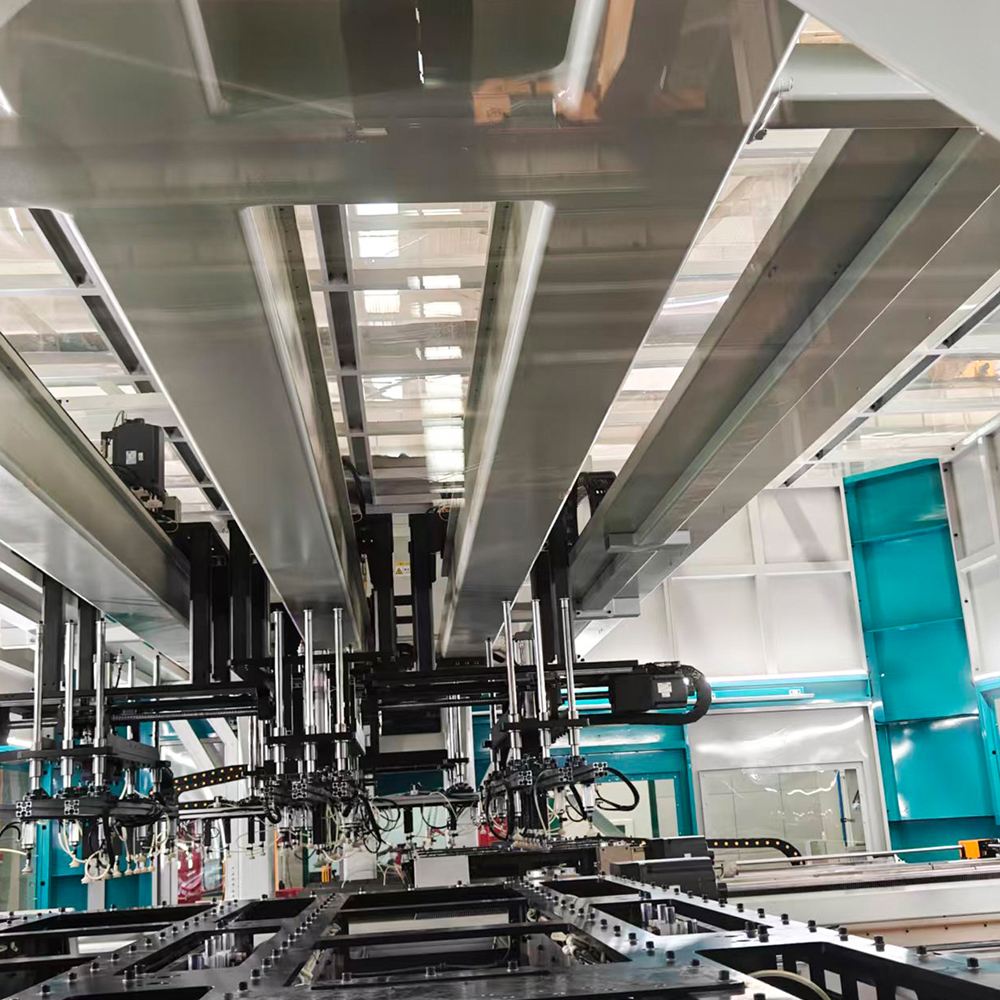

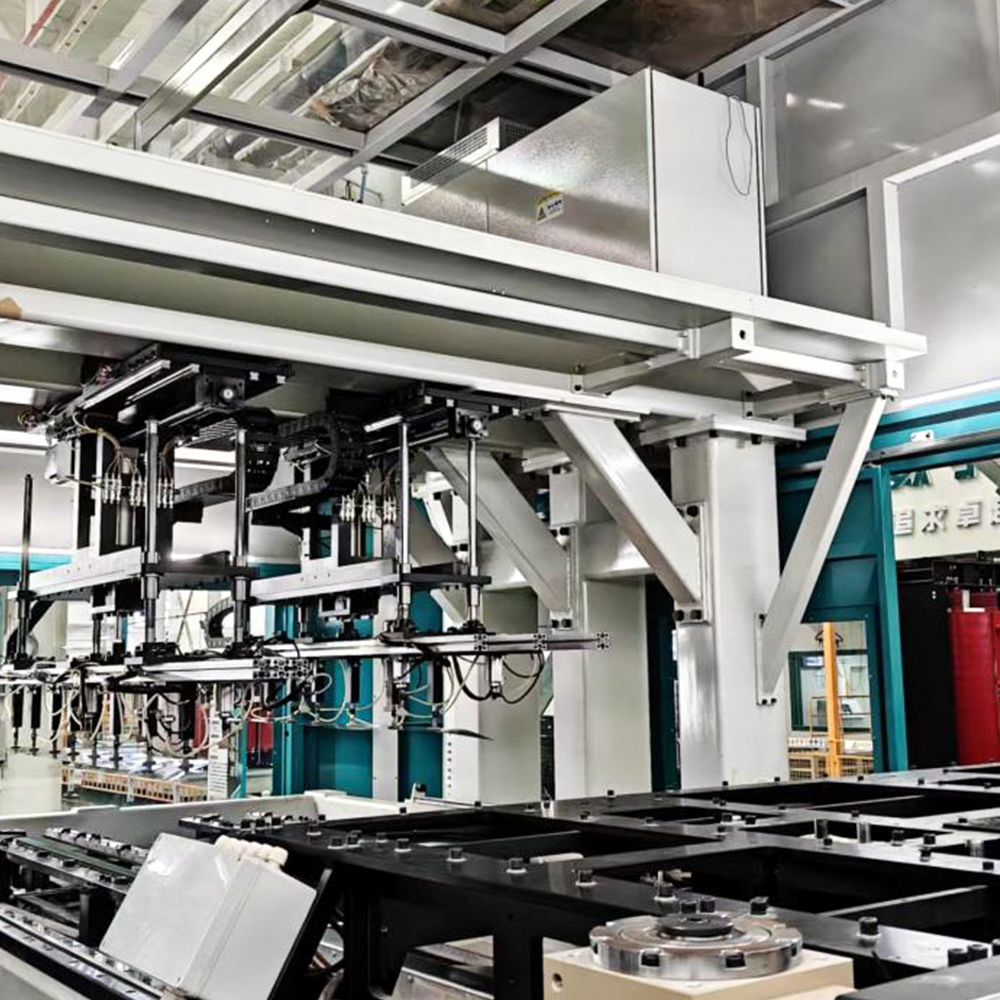

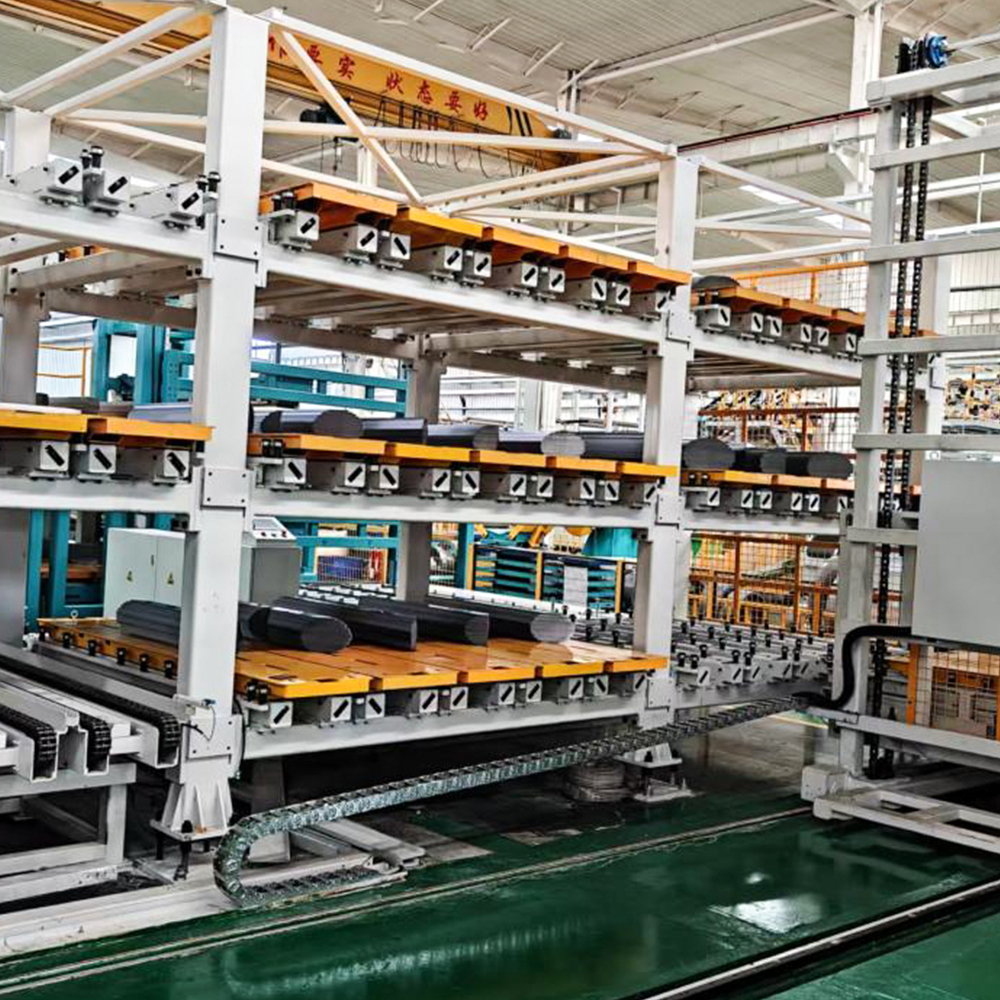

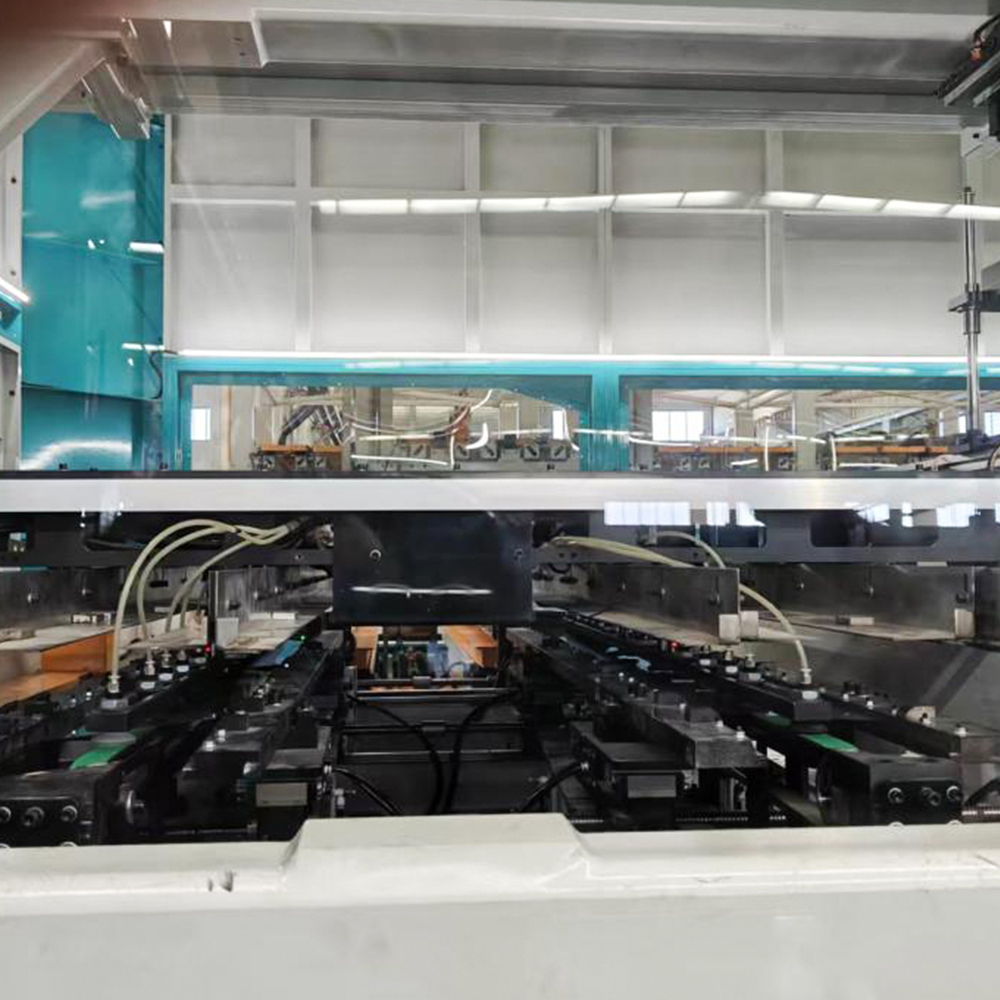

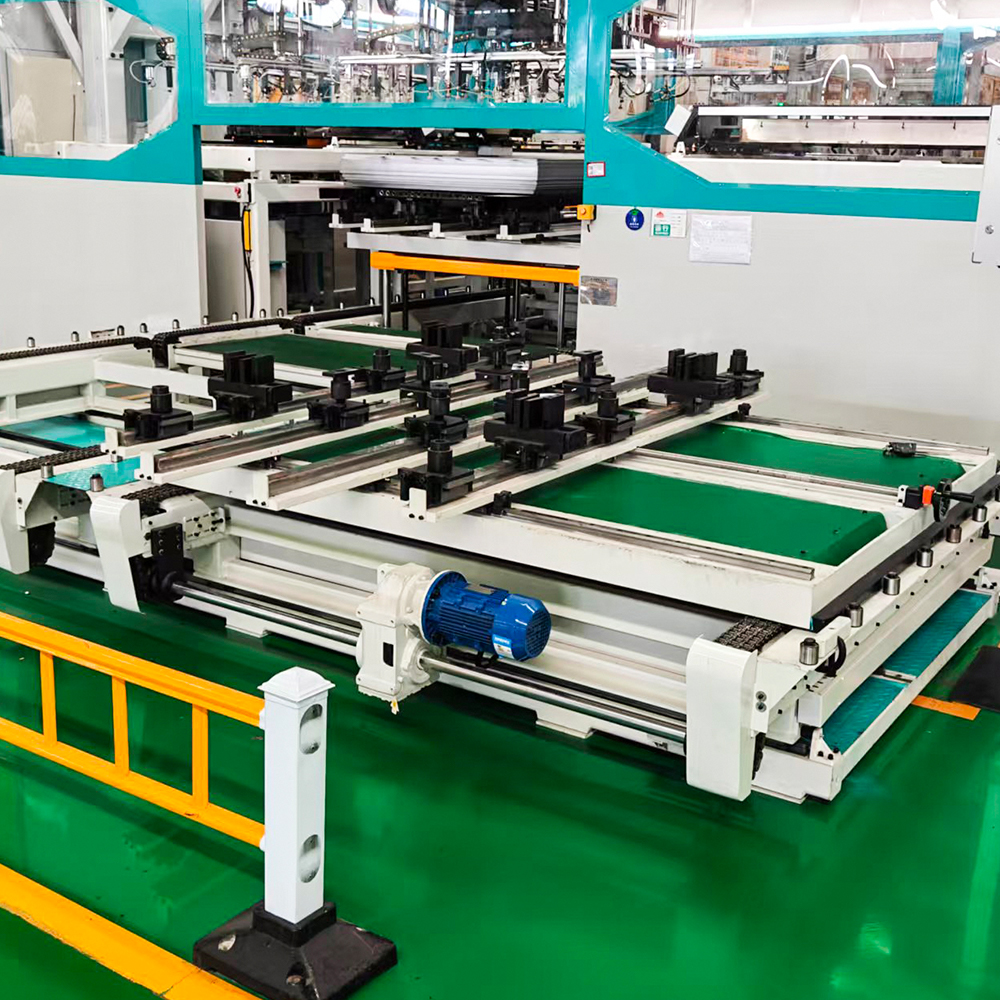

ZXD-440 Awtomatikong In-line Transformer Core Stacking Production Line

Ano ang Mga Pangunahing Pagkakaiba sa Pagitan ng In-Line Stacking System (Tulad ng ZXD-440) at Offline Stacking System?

Sa modernong transformer core manufacturing, ang pagpili sa pagitan ng in-line at offline na mga pagsasalansan ng mga configuration ay pangunahing nakakaapekto sa kahusayan sa produksyon, labor deployment, kalidad ng pagkakapare-pareho, at floor-space utilization. Sa gitna ng teknolohikal na ebolusyon na ito ay ang zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon , isang system na ininhinyero upang alisin ang mga tradisyunal na bottleneck sa pamamagitan ng pag-synchronize ng paggugupit at pagsasalansan. Ang artikulong ito ay nagbibigay ng mahigpit, paghahambing na pagsusuri ng in-line kumpara sa offline na mga pamamaraan ng stacking, pagguhit sa partikular na pilosopiya ng disenyo ng zxd-440 system at ang mga kakayahan sa pagmamanupaktura ng Jiangsu Jingtianxia Electric Technology Co., Ltd. Sinusuri namin ang tatlong natatanging mga subcategory na nakatuon sa produkto— high-speed tuloy-tuloy na stacking modules , precision gap-control stacking units , at intelligent na data-integrated stacking lines —upang ilarawan kung paano muling tinutukoy ng in-line na teknolohiya ang pangunahing pagpupulong.

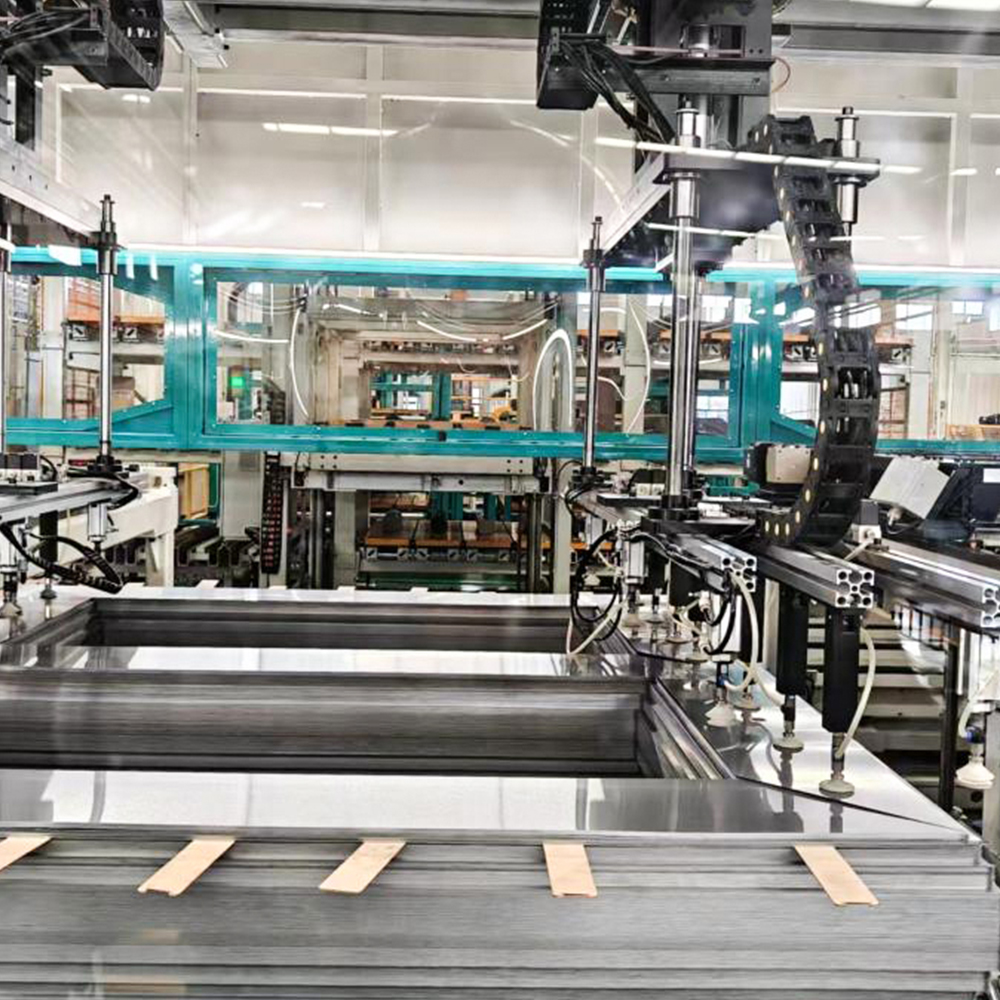

1. High-Speed Continuous Stacking Module

Kahulugan at pagpoposisyon: Ang mga high-speed na tuluy-tuloy na stacking module ay kumakatawan sa pangunahing operational arm ng zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon . Ang mga module na ito ay direktang pinagsama sa transverse shearing line, na nagpapagana ng sabay-sabay na paggugupit at pagsasalansan nang walang intermediate handling. Hindi tulad ng mga offline na system, kung saan ang mga cut lamination ay isinalansan sa mga pallet, dinadala, at pagkatapos ay manu-manong ipapakain sa mga stacking station, ang module na ito ay gumaganap ng stacking sa real time habang ang mga strip ay lumalabas sa shear.

Mga pangunahing pag-andar at teknikal na tampok: Ang module ay gumagana sa bilis na tumutugma sa shear output, na may servo-driven na pick-and-place na mga ulo na naka-orient sa bawat lamination ayon sa naka-program na mga pattern ng step-lap. Tinatanggal nito ang mga tradisyunal na hakbang ng pag-angat pagkatapos ng paggugupit at manu-manong pagsasalansan, na binabawasan ang oras ng pag-ikot ng higit sa 40% sa mga karaniwang pagsasaayos sa palapag ng tindahan. Sinusubaybayan ng mga built-in na sensor ang lamination flatness at edge burr height, awtomatikong tinatanggihan ang mga may sira na piraso bago i-stack.

Mga karaniwang application: Tamang-tama ang module na ito para sa mga core ng transformer na may mataas na dami ng pamamahagi (hanggang sa 2,000 kVA) kung saan ang throughput ang pangunahing hadlang. Mahusay ito sa mga pabrika na nagpapatakbo ng dalawa o tatlong shift, dahil ang automated feeding nito ay nakakabawas sa pagkapagod ng operator at mga rate ng error.

Pagkakaiba mula sa offline stacking: Nangangailangan ang offline stacking ng nakalaang mga staging area, manual crane operations, at hiwalay na stacking jig. Ang bawat paglipat ay nagpapakilala ng mga error sa pagkakahanay at pinsala sa gilid. Sa kaibahan, ang zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon nagpapanatili tuluy-tuloy na daloy ng materyal , pinapanatili ang tumpak na oryentasyong itinakda ng gupit at inaalis ang mga hakbang sa muling pagkakahanay.

Isinama ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang module na ito sa proprietary quick-change tooling, na nagpapahintulot sa isang solong in-line na stacking system upang mahawakan ang mga lapad ng core mula 40 mm hanggang 400 mm nang walang mga mekanikal na pagsasaayos na higit sa 5 minuto. Ang flexibility na ito ay bihirang maabot sa mga offline na setup, na kadalasang nangangailangan ng mga nakalaang fixture sa bawat core size.

Mga Pangunahing Detalye – High-Speed ​​Module

• Pinakamataas na bilis ng stacking: hanggang 120 lamination kada minuto (depende sa kapal).
• Saklaw ng kapal ng lamination: 0.18 mm – 0.35 mm (silicon steel).
• Katumpakan ng overlap ng step-lap: ±0.05 mm.
• Awtomatikong burr detection na may real-time na reject gate.
• Direktang koneksyon sa Ethernet/IP para sa malayuang pagsubaybay.

2. Precision Gap-Control Stacking Units

Kahulugan at pagpoposisyon: Ang pangalawang kritikal na subcategory sa loob ng zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon ay ang precision gap-control unit. Bagama't nakadepende ang offline stacking sa kakayahan ng operator para mapanatili ang pare-parehong air gaps sa pagitan ng mga core packet, ang unit na ito ay nag-o-automate ng gap measurement at adjustment gamit ang laser triangulation sensors at closed-loop servo actuator.

Mga pangunahing pag-andar at teknikal na tampok: Sinusukat ng bawat stacking cycle ang aktwal na gap sa limang reference point sa core leg. Ang unit pagkatapos ay magbabayad sa pamamagitan ng micro-adjusting sa susunod na posisyon ng lamination o sa pamamagitan ng pagpili ng shim lamination mula sa isang nakalaang feeder. Direktang tinutugunan ng tampok na ito ang mga pagkawala ng walang-load ng transpormador, dahil ang hindi pantay na mga puwang ay isang pangunahing sanhi ng pagtaas ng kasalukuyang magnetizing. Ang system ay nag-iimbak ng mga histogram ng gap bawat core batch, na nagpapagana ng istatistikal na kontrol sa proseso.

Mga karaniwang application: Ang yunit na ito ay kailangang-kailangan para sa mga core ng power transformer (10 MVA at mas mataas) at para sa mga espesyal na transformer ng traksyon kung saan malubha ang mga parusa sa pagkawala. Ginagamit din ito sa mga core na may mitred joints na nangangailangan ng napakahigpit na mga tolerance (±0.02 mm) na hindi palaging makakamit ng mga manu-manong offline na pamamaraan.

Pagkakaiba mula sa offline stacking: Ang offline na stacking ay umaasa sa mga feeler gauge at paghatol ng operator, na nagpapakilala ng pagkakaiba-iba sa mga shift at operator. Bukod dito, ang mga offline na system ay hindi maaaring mag-adjust ng mga gaps nang pabago-bago pagkatapos ma-assemble ang core; anumang pagwawasto ay nangangailangan ng bahagyang disassembly. Ang in-line stacking approach sa zxd-440 platform ay sinisiguro iyon Ang data ng gap ay sinusubaybayan bawat paglalamina , at corrections are applied in real time, resulting in a more consistent magnetic circuit.

Na-validate ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang unit na ito sa mahigit 200 installation, na nagpapakita ng average na pagbabawas ng 8–12% sa mga core losses kumpara sa offline na manual stacking para sa parehong steel grade. Ang pangkat ng R&D ng kumpanya (46 na teknikal na propesyonal) ay nakabuo ng pagmamay-ari na gap-control algorithm na ngayon ay isinama sa pamantayan awtomatikong in-line na stacking line software suite.

Functional Comparison – Mga Paraan ng Gap Control

3. Intelligent Data-Integrated Stacking Lines

Kahulugan at pagpoposisyon: Ang ikatlong haligi ng zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon ay ang intelligent na data-integration layer, na nagpapabago sa stacking line mula sa isang standalone na makina sa isang node sa loob ng digital manufacturing ecosystem ng factory. Ang offline na stacking, sa kabilang banda, ay gumagana bilang isang nakahiwalay na workstation na may kaunting digital na feedback.

Mga pangunahing pag-andar at teknikal na tampok: Nangongolekta ang system na ito ng real-time na data mula sa mga shear sensor, stacking servos, gap-control unit, at vision inspection camera. Pinagsasama-sama nito ang mga key performance indicator (KPI) gaya ng overall equipment effectiveness (OEE), stacking yield, mean time between assists (MTBA), at core loss prediction batay sa mga nasusukat na gaps. Nakikipag-interface din ang system sa mga sistema ng pamamahala ng warehouse upang awtomatikong humiling ng mga steel coil batay sa natupok na tonelada.

Mga karaniwang application: Ang intelligent na linyang ito ay naka-deploy sa mga matalinong pabrika na nagtataguyod ng Industry 4.0 certification, gayundin sa mga multi-product na pasilidad kung saan mataas ang dalas ng pagbabago. Ito ay nagbibigay-daan sa predictive maintenance sa pamamagitan ng pagsubaybay sa servo motor currents at vibration pattern, na nagpapaalerto sa mga operator bago mangyari ang hindi planadong downtime.

Pagkakaiba mula sa offline stacking: Ang mga offline na system ay bumubuo ng kaunti hanggang sa walang digital na data; Ang mga pagsusuri sa kalidad ay madalas na ginagawa pagkatapos makumpleto ang pagsasalansan, na humahantong sa pagkaantala ng pagtuklas ng mga isyu. Ang in-line na intelligent na sistema , gayunpaman, ay nagbibigay closed-loop na kontrol sa kalidad —kung may nakitang paglihis, maaaring mag-pause at mag-auto-correct ang linya, o i-flag ang core para sa muling paggawa bago ito umalis sa istasyon. Ang kakayahang ito ay lalong mahalaga para sa mga application na may mataas na pagiging maaasahan tulad ng mga marine transformer at wind-turbine step-up unit.

Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nag-embed ng katalinuhan na ito sa bawat zxd-440 in-line na solusyon sa stacking naihatid mula noong 2024, na ginagamit ang in-house na software team nito para i-customize ang mga dashboard para sa enterprise resource planning (ERP) system ng bawat kliyente. Ang pinagsamang diskarte ng kumpanya— sumasaklaw mga transformer core, intelligent na core stacking equipment, core transverse cutting machine, intelligent warehousing, at automated logistics — tinitiyak na ang data-integrated stacking line ay nakikipag-ugnayan nang walang putol sa upstream at downstream na kagamitan.

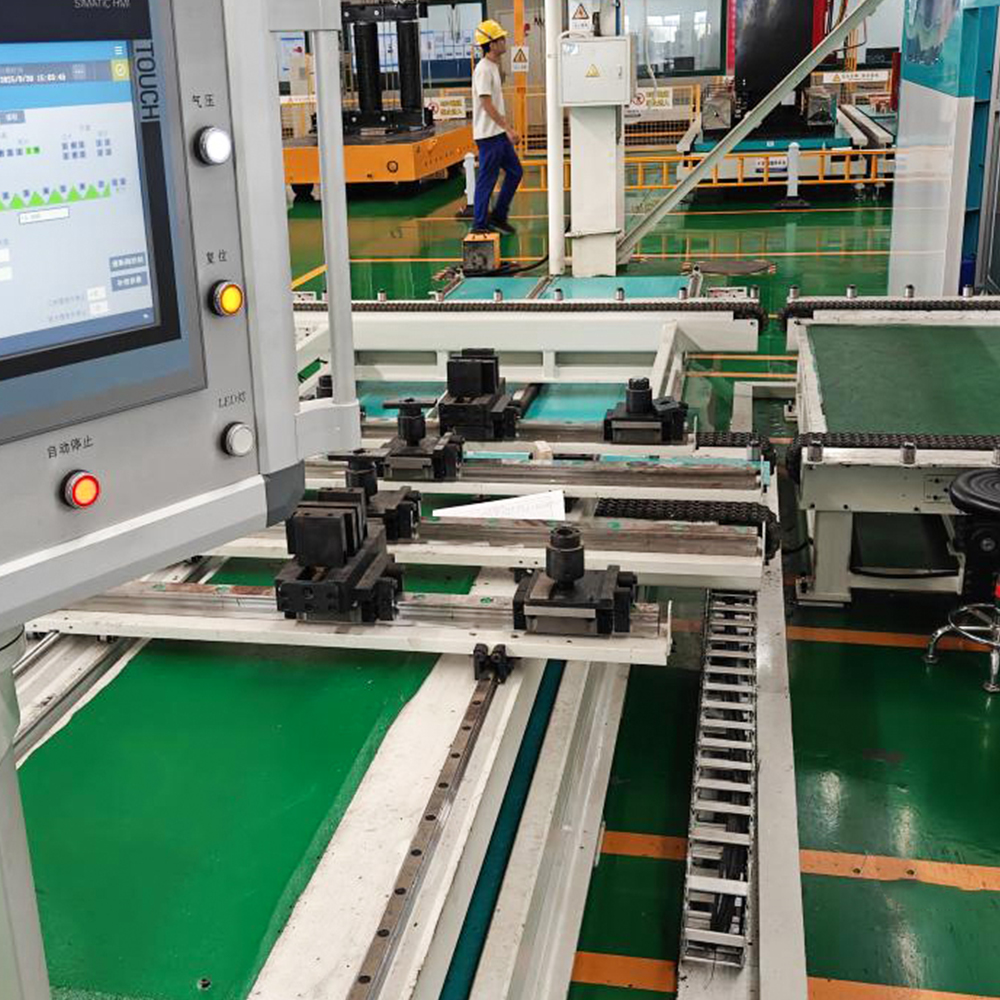

1. Real-time na pagsubaybay sa OEE – ang downtime, pagkawala ng bilis, at pagkawala ng kalidad ay ipinapakita sa HMI.
2. Mga predictive diagnostic alert – batay sa mga modelo ng thermal at vibration.
3. Pamamahala ng recipe – nag-iimbak ng hanggang 1,000 pangunahing disenyo kasama ang lahat ng mga parameter ng stacking.
4. Awtomatikong batch na pag-uulat – Mga PDF/CSV export para sa mga de-kalidad na audit trail.
5. Kakayahang mag-update ng malayuang firmware – nagbibigay-daan sa patuloy na pagpapabuti nang walang mga pagbisita sa site.

Paghahambing sa Antas ng System: In-Line vs. Offline Stacking

Mga Madalas Itanong

Q1: Ano ang pangunahing bentahe sa pagpapatakbo ng zxd-440 in-line stacking system kaysa sa mga offline na pamamaraan?

Ang pangunahing bentahe ay sabay-sabay na paggugupit at pagsasalansan , na nag-aalis ng mga tradisyonal na hakbang ng pag-angat pagkatapos ng paggugupit at manu-manong pagsasalansan. Binabawasan nito ang oras ng pag-ikot ng higit sa 40%, pinapaliit ang pinsala sa gilid na dulot ng pangangasiwa, at tinitiyak na ang bawat lamination ay nakasalansan sa eksaktong oryentasyon habang umaalis ito sa paggugupit—na nagreresulta sa mas mahigpit na kontrol sa agwat at mas mababang pagkalugi sa core.

Q2: Paano naiiba ang precision gap-control unit ng zxd-440 sa offline gap adjustment?

Gumagamit ang zxd-440 ng mga sensor ng laser triangulation upang sukatin ang mga gaps sa limang puntos bawat cycle at agad na naglalapat ng mga closed-loop na servo correction. Ang offline na pagsasaayos ay umaasa sa mga manu-manong feeler gauge at pagwawasto pagkatapos lamang ng buong pagpupulong, na hindi maaaring dynamic na makabawi sa mga variation sa panahon ng stacking. Nakakamit ng in-line unit ang ±0.02 mm tolerance na may ganap na traceability.

Q3: Maaari bang pangasiwaan ng zxd-440 ang iba't ibang laki at materyales ng core nang walang mahabang pagbabago?

Oo. Sa pamamagitan ng software sa pamamahala ng recipe, ang zxd-440 awtomatikong in-line transpormer core stacking linya ng produksyon nag-iimbak ng hanggang 1,000 pangunahing disenyo. Ang pagbabago sa pagitan ng mga lapad (40–400 mm) at kapal (0.18–0.35 mm) ay tumatagal ng 2–5 minuto, kumpara sa 20–45 minuto para sa mga offline na system na nangangailangan ng mga pagbabago sa pisikal na jig at muling pagsasanay ng operator.

Q4: Anong papel ang ginagampanan ng Jiangsu Jingtianxia Electric Technology Co., Ltd. sa pagsuporta sa teknolohiyang ito sa in-line na stacking?

Nagbibigay ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ng end-to-end na pagsasama—mula sa in-line na stacking line at mga transverse cutting machine sa intelligent na warehousing at logistics. Sa mahigit 46 na teknikal na espesyalista, nag-aalok ang kumpanya ng mga customized na dashboard ng software, predictive maintenance frameworks, at global field support, na tinitiyak na ang bawat pag-install ng zxd-440 ay naaayon sa kasalukuyang production ecosystem ng kliyente.
