Ano ang layunin ng isang transformer core?

Sa gitna ng bawat electrical power system ay namamalagi ang isang tila simple ngunit malalim na kritikal na bahagi: ang magnetic circuit na nagsu-channel at nagkukulong sa electromagnetic flux. Kapag nagtanong ang mga inhinyero at mga espesyalista sa pagkuha "ano ang layunin ng isang transformer core?" , ang sagot ay umaabot nang higit pa sa pangunahing pisika. Ang mga core ng transpormer nagsisilbing sentral na sistema ng nerbiyos ng conversion ng boltahe, na nagpapagana ng mahusay na paglipat ng enerhiya mula sa pangunahin hanggang sa pangalawang paikot-ikot habang pinapaliit ang mga pagkalugi ng parasitiko. Kung walang isang mahusay na idinisenyong magnetic pathway, ang mga modernong alternating-current na network ay magdurusa mula sa mga ipinagbabawal na inefficiencies, labis na pag-init, at hindi matatag na regulasyon ng boltahe. Ang artikulong ito ay nagbibigay ng komprehensibong pagsusuri na nakatuon sa aplikasyon ng mga core ng transpormer , ang kanilang mga materyal na pag-uuri, mga variant ng istruktura, at ang kritikal na papel na ginagampanan nila sa kontemporaryong imprastraktura ng kuryente—mula sa mga substation na may sukat na utility hanggang sa matalinong mga sahig ng pabrika.

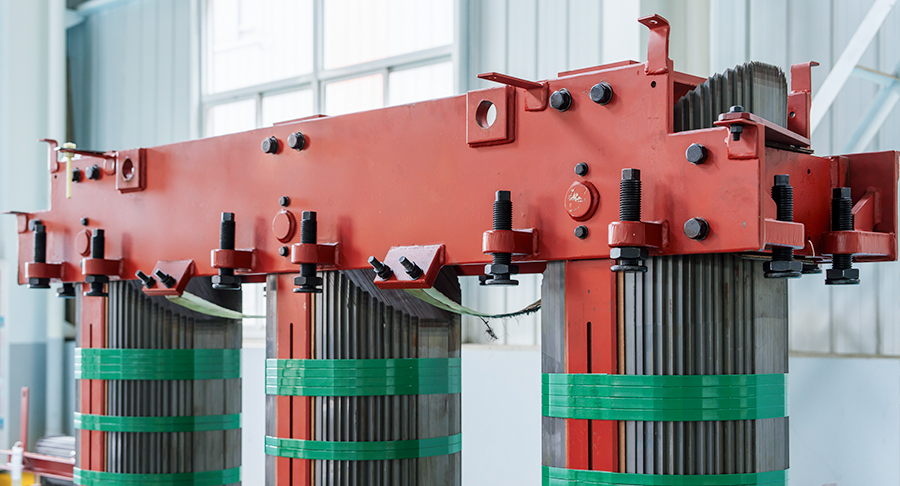

1. Core-Type Transformer Cores: Ang Conventional Workhorse

Kinakatawan ng core-type na configuration ang pinakalawak na naka-deploy na arkitektura sa medium- at large-power na mga application. Sa disenyong ito, ang magnetic circuit ay binubuo ng dalawang vertical limbs (binti) na konektado ng upper at lower yokes, na ang pangunahin at pangalawang windings ay nakabalot sa bawat paa. Ang pangunahing layunin ng mga ito mga core ng transpormer ay upang magbigay ng isang low-reluctance path para sa magnetic flux, na tinitiyak na ang karamihan sa magnetomotive force na nabuo ng pangunahing paikot-ikot na mga link sa pangalawang paikot-ikot. Mga core ng transpormer na uri ng core ay karaniwang binubuo mula sa grain-oriented silicon steel (CRGO) laminations, na nagpapakita ng pambihirang magnetic permeability kasama ang rolling direction, na direktang binabawasan ang excitation current at no-load losses.

Mula sa teknikal na pananaw, nag-aalok ang mga core-type na disenyo ng mga natatanging bentahe sa mga tuntunin ng paikot-ikot na accessibility at cooling efficiency. Dahil ang mga paikot-ikot ay ipinamamahagi sa dalawang magkahiwalay na mga paa, ang pagwawaldas ng init ay mas pare-pareho, na nagpapahintulot sa mas mataas na densidad ng kapangyarihan nang hindi lumalagpas sa mga limitasyon ng init. Kasama sa mga karaniwang aplikasyon ang mga step-up na transformer sa mga renewable energy farm, mga industrial distribution transformer na na-rate mula 500 kVA hanggang 50 MVA, at mga traction transformer para sa mga sistema ng tren. Kung ikukumpara sa mga alternatibong uri ng shell, uri ng core mga core ng transpormer nagpapakita ng superior short-circuit withstand na kakayahan dahil sa simetriko na pamamahagi ng flux, na nagpapaliit ng mekanikal na stress sa mga paikot-ikot sa panahon ng mga kondisyon ng fault.

Ang aming komprehensibong hanay ng mga core ng transpormer sumasaklaw sa parehong standard at custom na core-type na geometries, na may mga kapal ng lamination mula 0.23 mm hanggang 0.35 mm upang balansehin ang pagkawala ng pagganap at paggawa. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nipino ang core-type na linya ng produksyon nito upang makamit ang stacking factor na lampas sa 97%, na tinitiyak na ang epektibong magnetic cross-section ay malapit na tumutugma sa mga halaga ng teoretikal na disenyo. Sa higit sa 46 na mga propesyonal na teknikal na talento sa mga kawani, ang kumpanya ay nag-aaplay ng mga advanced na laser-scribing techniques upang mabawasan ang mga pagkalugi sa pagpipino ng domain, na naghahatid ng mga core na patuloy na nakakatugon o lumalampas sa mga pamantayan ng IEC at IEEE.

Mga Pangunahing Detalye para sa Mga Core-Type na Disenyo

• Karaniwang saklaw ng kapangyarihan: 500 kVA – 50 MVA
• Densidad ng flux: 1.5 – 1.7 T (CRGO material)
• Pagbabawas ng pagkawala ng walang load: 15–20% na mas mababa kaysa sa mga nakasanayang hot-rolled core
• Paraan ng pagpapalamig: Natural na langis/hangin o sapilitang sirkulasyon ng langis
• Mas gusto para sa: Mga network ng pamamahagi, offshore wind farm, mabigat na industriya

2. Shell-Type Transformer Cores: Pag-maximize ng Flux Containment

Sa kaibahan sa core-type na layout, shell-type mga core ng transpormer palibutan ang mga paikot-ikot na may magnetic na materyal sa lahat ng panig, na epektibong "nakakabit" sa mga coils sa loob ng iron circuit. Nagtatampok ang configuration na ito ng gitnang paa na nagdadala ng pangunahing pagkilos ng bagay, na may dalawang daanan sa pagbabalik (mga panlabas na paa) na nagbibigay ng napakababang pag-aatubili. Ang pangunahing layunin ay nananatiling magkapareho—upang gabayan at ituon ang magnetic flux—ngunit ang shell-type na geometry ay nakakamit ng makabuluhang mas mababang leakage reactance at mas mahusay na regulasyon ng boltahe sa ilalim ng mabigat na pagkarga. Ang mga ito mga core ng transpormer ay partikular na pinahahalagahan sa mga high-current, mababang boltahe na mga aplikasyon tulad ng mga transformer ng furnace, mga transformer ng rectifier para sa mga planta ng electrolysis, at mga malalaking sistema ng UPS.

Ang integridad ng istruktura ng mga disenyong uri ng shell ay nagbibigay-daan para sa higit na lakas ng makina, na ginagawang angkop ang mga ito para sa mga pag-install kung saan ang mga puwersa ng short-circuit ay sukdulan. Bukod dito, dahil ang flux ay nahahati nang simetriko sa pagitan ng dalawang panlabas na paa, ang netong magnetic imbalance ay nabawasan, na binabawasan ang naririnig na ingay at naliligaw na pagkalugi sa mga katabing metal na istruktura. Gayunpaman, ang pagganap na ito ay dumating sa halaga ng tumaas na pagkonsumo ng materyal at mas kumplikadong pag-stack ng lamination, na nagpapataas ng kabuuang gastos sa pagmamanupaktura. Para sa mga application na kritikal sa misyon kung saan ang pagiging maaasahan at katatagan ng boltahe ay pinakamahalaga, uri ng shell mga core ng transpormer mananatiling ginustong pagpipilian sa kabila ng mas mataas na upfront investment.

Tinutugunan ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang mga hamon sa pagmamanupaktura sa pamamagitan ng pagmamay-ari nitong automated stacking equipment at precision cutting system. Ang shell-type na core production ng kumpanya ay gumagamit ng step-lap joints at mitered corners para bawasan ang joint reluctance, na nakakamit ang mga core losses na 8–12% na mas mababa kaysa sa conventional butt-lap constructions. Sa pamamagitan ng pagsasama ng matalinong workshop warehousing system na may real-time na pagsubaybay sa kalidad, tinitiyak ng Jiangsu Jingtianxia na ang bawat shell-type na core ay umaalis sa pabrika na may pare-parehong permeability at mechanical tolerance, na sumusuporta sa mga pandaigdigang kliyente sa mga industriya mula sa aluminum smelting hanggang sa data center backup power.

Mga Natatanging Tampok ng Mga Core na Uri ng Shell

1. Superior short-circuit strength dahil sa ganap na nakapaloob na winding support
2. Mas mababang leakage reactance (karaniwang 5–8% kumpara sa 10–15% para sa core-type)
3. Binawasan ang stray magnetic field, na nagpapagana ng mas malapit na espasyo sa pagitan ng mga phase
4. Mas mataas na gastos sa materyal ngunit mas mahabang buhay ng serbisyo sa malupit na mga kapaligiran sa pagpapatakbo
5. Karaniwang tinukoy para sa mga prosesong electrochemical at heavy traction drive

3. Amorphous Metal Transformer Cores: Ang Next-Generation Efficiency Frontier

Ang mga amorphous na metal na haluang metal, na madalas na tinutukoy bilang mga metal na baso, ay kumakatawan sa isang pagbabago sa paradigma sa magnetic material engineering. Hindi tulad ng maginoo na mala-kristal na silikon na bakal, ang mga ito mga core ng transpormer ay ginawa sa pamamagitan ng mabilis na solidification (pagsusubo) mula sa molten state, na nagreresulta sa isang non-crystalline atomic structure na nagpapakita ng napakababang coercivity at halos zero magnetostriction. Ang pangunahing layunin ng paggamit ng amorphous metal para sa mga core ng transpormer ay upang lubos na bawasan ang mga pagkawala ng walang-load—karaniwan ay 60–70% kumpara sa mga premium na bakal na CRGO—habang pinapanatili ang maihahambing na mga antas ng density ng flux (sa paligid ng 1.35–1.45 T). Ginagawa nitong kakaibang kaakit-akit ang mga amorphous core para sa mga distribution transformer na tumatakbo sa ilalim ng light-load na mga kondisyon para sa pinalawig na mga panahon, tulad ng sa mga residential grids at rural electrification projects.

Mula sa perspektibo sa pagmamanupaktura, ang amorphous na metal ay nagpapakita ng mga natatanging hamon: ang materyal ay napakanipis (humigit-kumulang 0.025 mm) at kilalang malutong, na nangangailangan ng espesyal na kagamitan sa paggupit at pagsasalansan upang maiwasan ang mga micro-fracture na nagpapababa ng magnetic performance. Higit pa rito, ang saturation flux density ay mas mababa kaysa sa CRGO, na nangangailangan ng mas malalaking core cross-section para sa parehong power rating. Sa kabila ng mga pagkukulang na ito, ang pagtitipid sa gastos sa siklo ng buhay mula sa pinababang pagkalugi ng enerhiya ay kadalasang lumalampas sa paunang premium, lalo na sa mga rehiyon na may mataas na mga taripa sa kuryente o mahigpit na mga mandato sa pagbabawas ng carbon. Advanced mga core ng transpormer na ginawa mula sa mga amorphous na haluang metal ay lalong natutukoy para sa mga proyektong berdeng gusali, mga hub sa pagcha-charge ng mga de-kuryenteng sasakyan, at mga smart microgrid kung saan binibilang ang bawat watt-hour.

Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nakabuo ng mga dedikadong linya sa pagpoproseso para sa mga amorphous metal core, na may kasamang mga low-stress shearing at annealing protocol na nagpapanatili ng mga natatanging magnetic properties ng materyal. Ang technical team ng kumpanya, na binubuo ng mahigit 46 na R&D specialist, ay nakikipagtulungan sa mga material scientist para i-optimize ang core geometry para sa minimum na joint loss, na nakakamit ang full-load na kahusayan sa itaas ng 99.2% sa mga prototype unit. Sa pamamagitan ng pagsasama-sama ng amorphous core technology na may intelligent na transverse cutting machine at automated logistics, nag-aalok ang Jiangsu Jingtianxia ng turnkey solution na nagtutulay ng high-efficiency na disenyo sa industriyal-scale production, na nagsisilbi sa mga kliyenteng humihiling ng parehong environmental responsibility at operational excellence.

Mga Bentahe ng Application ng Amorphous Cores

• Pagbabawas ng pagkawala ng walang load: hanggang 70% kumpara sa kumbensyonal na CRGO
• Tamang-tama para sa mga profile ng cyclic loading (hal., overnight standby, intermittent operation)
• Mas mababang operating temperatura dahil sa pinababang pagbuo ng init
• Pinahabang buhay ng transpormer (nabawasan ang thermal aging ng pagkakabukod)
• Mas gusto ng mga utility na humahabol sa net-zero carbon target

Comparative Performance Matrix

4. Step-Lap at Mitered Joint Cores: Precision Engineering for Loss Minimization

Higit pa sa macroscopic na pag-uuri ng mga pangunahing hugis at materyales, ang panloob na pinagsamang geometry ay gumaganap ng isang mapagpasyang papel sa pagtukoy sa pangkalahatang pagganap ng core. Ang mga step-lap joint, na kilala rin bilang staggered o interleaved joints, ay nag-aayos ng mga sunud-sunod na lamination layer na may mga offset na overlap, na epektibong namamahagi ng air-gap reluctance sa maraming interface. Binabawasan ng diskarteng ito ang naisalokal na saturation ng flux na nangyayari sa mga kumbensyonal na butt joints, na binabawasan ang parehong pagkawala ng pagkarga at pag-magnetize ng kasalukuyang. Ang mga mitered joint, sa kabilang banda, ay gumagamit ng precision-angled cuts (karaniwang 45 degrees) sa mga intersection ng sulok ng yoke at limbs, na inihanay ang rolling direction ng grain-oriented steel sa flux path upang mabawasan ang pag-aatubili sa bawat liko. Advanced mga core ng transpormer isama ang parehong step-lap at mitered na mga feature para makamit ang mga pagbabawas ng pagkawala ng 10–15% kumpara sa mga simpleng butt-lap assemblies.

Ang katumpakan ng pagmamanupaktura na kinakailangan para sa mga magkasanib na uri na ito ay nangangailangan ng mga high-end na transverse cutting machine na may kontrolado ng CNC na pagpoposisyon ng talim at real-time na pagsukat ng kapal. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay namuhunan nang malaki sa automated core stacking equipment na nagpapanatili ng micron-level alignment sa daan-daang layer ng lamination, na tinitiyak ang pare-parehong air-gap distribution at repeatable electromagnetic performance. Ang mga step-lap core ng kumpanya ay malawakang naka-deploy sa mga high-efficiency distribution transformer na ibinibigay sa European at North America na mga utility, kung saan ang mahigpit na Eco-design na mga regulasyon ay nag-uutos ng pinakamataas na limitasyon sa pagkawala. Sa pamamagitan ng pagsasama-sama ng mitered corner cutting at automated stacking, nakakamit ng Jiangsu Jingtianxia ang stacking factor na 97.5% para sa mga CRGO core, na nagsasalin sa tangible energy savings sa 30-taong buhay ng serbisyo ng transformer.

Higit pa rito, sinusubaybayan ng intelligent workshop warehousing system ng kumpanya ang bawat lamination batch sa buong production chain—mula sa slitting at cutting hanggang sa annealing at final inspection—na tinitiyak ang ganap na traceability at pagsunod sa mga plano sa kalidad na partikular sa kliyente. Ang vertical integration na ito, na sinusuportahan ng mga automated logistics production lines, ay nagbibigay-daan sa Jiangsu Jingtianxia na mag-alok ng mabilis na prototyping at maiikling lead time para sa mga custom na core geometries, isang kritikal na bentahe para sa mga proyektong may mahigpit na iskedyul ng konstruksiyon.

Mga Madalas Itanong

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng core-type at shell-type na transformer core?

Ang pangunahing pagkakaiba ay nakasalalay sa paikot-ikot na pag-aayos. Sa core-type mga core ng transpormer , ang windings ay pumapalibot sa magnetic limbs, samantalang sa shell-type na disenyo, ang magnetic circuit ay pumapalibot sa windings sa maraming panig. Nag-aalok ang Core-type ng mas mahusay na paglamig at mas mababang gastos, habang ang shell-type ay nagbibigay ng mas mababang leakage reactance at superior short-circuit strength para sa mga high-current na application.

Q2: Paano binabawasan ng mga amorphous metal transformer core ang pagkawala ng enerhiya kumpara sa mga conventional CRGO core?

Ang mga amorphous na haluang metal ay kulang sa isang mala-kristal na istraktura ng butil, na halos nag-aalis ng magnetic anisotropy at binabawasan ang pagkawala ng hysteresis ng 60-70%. Bukod pa rito, ang kanilang mas mataas na electrical resistivity (humigit-kumulang tatlong beses kaysa sa CRGO) ay nagpapaliit sa mga pagkalugi ng eddy current, na ginagawa silang pinaka-epektibong enerhiya na opsyon para sa mga transformer ng pamamahagi na may mababang mga kadahilanan ng pagkarga.

Q3: Anong papel ang ginagampanan ng Jiangsu Jingtianxia Electric Technology Co., Ltd. sa transformer core supply chain?

Ang Jiangsu Jingtianxia ay isang patayong pinagsama-samang tagagawa na nagdidisenyo, gumagawa, at naghahatid ng katumpakan mga core ng transpormer sa lahat ng pangunahing kategorya. Pinagsasama ng kumpanya ang mahigit 46 na teknikal na eksperto sa mga automated na stacking, cutting, at warehousing system para mag-alok ng mga one-stop na solusyon—mula sa CRGO step-lap cores hanggang sa amorphous metal assemblies—na sinusuportahan ng mahigpit na kontrol sa kalidad at suporta sa global logistics.

Q4: Bakit kritikal ang pinagsamang disenyo (step-lap o mitered) para sa pagganap ng core ng transformer?

Direktang nakakaapekto ang pinagsamang geometry sa magnetic reluctance sa mga interface ng yoke-limb. Binabawasan ng step-lap at mitered joints ang localized na saturation at flux fringing, na nagpapababa ng no-load losses at magnetizing current ng 10-15%. Para sa mga transformer na may mataas na kahusayan, ang mga precision joint na disenyo na ito ay mahalaga upang matugunan ang mahigpit na mga regulasyon sa enerhiya at makamit ang pangmatagalang pagtitipid sa gastos.
