Tagagawa ng mga Linya ng Pagputol ng Silicon Steel ayon sa Haba

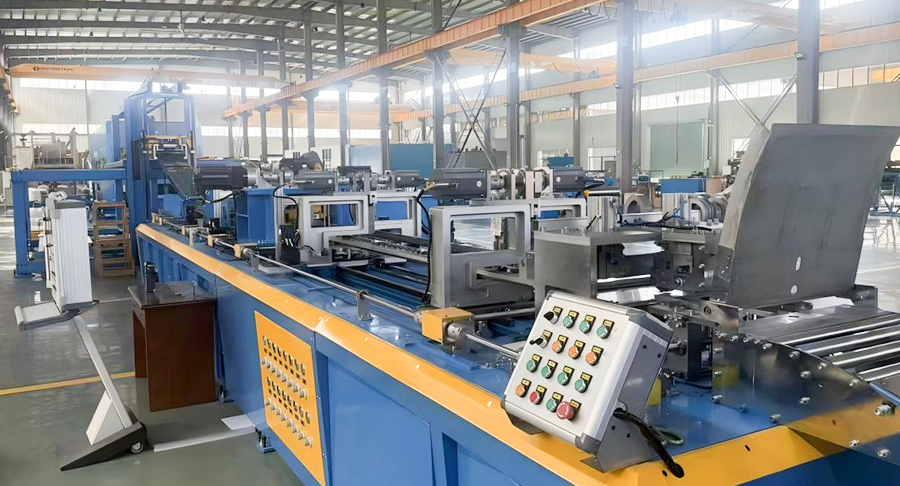

Ano ang Silicon Steel Cut-to-Length Line at Paano Ito Gumagana?

Sa modernong industriya ng pagmamanupaktura ng mga de-koryenteng kagamitan, ang katumpakan at kahusayan ay pinakamahalaga. Sa gitna ng produksyon ng transpormer at motor ay namamalagi ang isang kritikal na piraso ng kagamitan: ang silicon steel cut-to-length na mga linya . Ngunit ano nga ba ang sistemang ito, at bakit ito kailangang-kailangan? A silicon steel cut-to-length na linya ay isang napaka-automated na sistema ng produksyon na idinisenyo upang iproseso ang malalaking steel coils—partikular, grain-oriented at non-grain-oriented na silicon steel—sa mga flat sheet na may tumpak at paunang natukoy na haba. Ang proseso ay nagsasangkot ng pag-uncoiling ng bakal, pag-level nito upang alisin ang anumang kurbada o panloob na stress, tumpak na pagsukat ng kinakailangang haba, paggugupit nito nang malinis, at sa wakas ay pagsasalansan ng mga natapos na sheet para sa karagdagang pagproseso sa mga core ng transformer o mga lamination ng motor.

Ang pangunahing halaga ng silicon steel cut-to-length na linyas namamalagi sa kanilang kakayahan na ibahin ang hilaw, malalaking coil sa mga lubos na tumpak na bahagi. Hindi tulad ng general-purpose cut-to-length na mga linya, ang mga idinisenyo para sa silicon steel ay dapat isaalang-alang ang mga natatanging magnetic properties ng materyal at ang medyo manipis na gauge nito, karaniwang mula 0.23 mm hanggang 0.5 mm para sa mga high-permeability na grado. Ang kagamitan na ito ay mahalaga para sa mga tagagawa na naglalayong gumawa ng mga transformer na may mataas na kahusayan, dahil kahit na ang mga minutong paglihis sa haba ng sheet o taas ng burr ay maaaring makaapekto nang malaki sa magnetic performance at pagkawala ng enerhiya ng huling core. Gusto ng mga kumpanya Jiangsu Jingtianxia Electric Technology Co., Ltd. binuo ang kanilang kadalubhasaan sa pagbibigay ng mga sopistikadong solusyon na ito, na tinitiyak na ang mga partikular na kinakailangan ng pagpoproseso ng silicon na bakal ay natutugunan ng kahusayan sa engineering.

Mga Pangunahing Bahagi at Operational Workflow

Upang maunawaan kung paano a silicon steel cut-to-length na linya function, ito ay kinakailangan upang suriin ang mga sequential modules. Ang isang karaniwang linya ay sumusunod sa isang lohikal na pag-unlad mula sa hilaw na materyal hanggang sa tapos na produkto:

1. Uncoiling at Pagpapakain: Ang proseso ay nagsisimula sa pag-load ng isang mabigat na silicon steel coil papunta sa isang uncoiler. Sinusuportahan ng unit na ito ang coil at pinapakain ang strip sa linya sa isang kontroladong bilis.
2. Pag-level at Straightening: Ang strip ay dumadaan sa isang precision leveler na nilagyan ng maraming roller. Ang hakbang na ito ay kritikal para sa pag-aalis ng coil set (ang memorya ng kurbada ng coil) at pagtiyak na ang sheet ay perpektong flat, na mahalaga para sa tumpak na pagputol at stacking.
3. Pagsukat at Paggugupit: Ang flattened strip ay gumagalaw sa isang yunit ng pagsukat, karaniwang isang AC servo-driven na feed system na nagsisiguro ng tumpak na pagsukat ng haba. Kapag naabot na ang kinakailangang haba, malinis na pinuputol ng isang high-speed shear (kadalasang swing shear para sa paggawa ng lamination ng transformer) ang strip.
4. Stacking at Packaging: Ang mga cut sheet ay dinadala sa pamamagitan ng isang conveyor sa isang stacking unit. Maaari itong maging isang magnetic o pneumatic stacker na awtomatikong nag-align at nagsasalansan ng mga sheet sa maayos na mga bundle para sa madaling paghawak at pagpoproseso sa ibaba ng agos.

Klasipikasyon at Mga Linya na Partikular sa Application

Ang termino silicon steel cut-to-length na linyas sumasaklaw sa iba't ibang mga sistema, bawat isa ay iniayon sa mga partikular na aplikasyon at materyal na katangian. Ang pangunahing pag-uuri ay batay sa uri ng silikon na bakal na naproseso: Grain-Oriented (CRGO) at Non-Grain Oriented (CRNO).

CRGO Silicon Steel Cut-to-Length Lines

Ang mga linyang ito ay partikular na inengineered para sa pagproseso ng grain-oriented na silicon steel, na halos ginagamit sa paggawa ng mga power transformer core. Ang istraktura ng butil ng materyal ay nakahanay upang mabawasan ang pagkawala ng core sa isang partikular na direksyon ng pag-ikot, na ginagawang pinakamahalaga ang tumpak na pagputol at paghawak upang mapanatili ang mga magnetic na katangian na ito. Jiangsu Jingtianxia Electric Technology Co., Ltd. nag-aalok ng mga espesyal na solusyon sa kategoryang ito, na nagsasama ng mga tampok na matalinong pagsasalansan upang mapabuti ang kahusayan sa produksyon.

Mga pangunahing tampok ng mga linya ng CRGO:

• High precision cutting na may tipikal na haba tolerance ng ±0.2mm at ang taas ng burr ay mas mababa sa 0.02mm upang maiwasan ang mga short circuit sa mga lamination.
• Pagsasama-sama ng mga V-notching at punching unit para makagawa ng mga kumplikadong step-lap na transformer core na hugis.
• Mas mababang bilis ng linya (karaniwan ay hanggang 180 m/min) kumpara sa mga linya ng pangkalahatang layunin, na inuuna ang katumpakan kaysa throughput.
• Mga advanced na mekanismo ng stacking upang mapanatili ang oryentasyon at maiwasan ang pinsala sa mga pinong gilid.

CRNO Silicon Steel Cut-to-Length Lines

Ang non-grain oriented na silicon steel ay ginagamit sa mga application kung saan dumadaloy ang magnetic flux sa maraming direksyon, tulad ng sa mga de-koryenteng motor, generator, at maliliit na transformer. Ang pagpoproseso ng CRNO steel ay kadalasang nangangailangan ng paghawak ng bahagyang mas makapal na mga gauge at pag-prioritize ng high-speed na produksyon upang matugunan ang mataas na volume na hinihingi ng industriya ng motor. Jiangsu Jingtianxia Electric Technology Co., Ltd. inilalapat ang matatag na teknikal na akumulasyon nito sa mga linya ng disenyo na nagbabalanse ng bilis na may katanggap-tanggap na katumpakan para sa mga hindi gaanong hinihingi na mga electrical application na ito.

Mga pangunahing tampok ng mga linya ng CRNO:

• Madalas na naka-configure para sa mas mataas na bilis ng linya, na may kakayahang lumampas sa 40 metro bawat minuto upang mapalakas ang throughput.
• Kakayahang pangasiwaan ang mas malawak na hanay ng mga kapal at lapad, na nag-aalok ng higit na kakayahang umangkop sa produksyon.
• Matatag na leveling system para pamahalaan ang mga potensyal na depekto sa hugis na karaniwan sa mas malawak na hanay ng mga katangian ng bakal.

Transformer Core Cut-to-Length Lines (Specialized Sub-type)

Ang mga ito ay isang napaka-espesyal na ebolusyon ng silicon steel cut-to-length na linyas , na idinisenyo upang hindi lamang gupitin ngunit iproseso din ang sheet sa mga partikular na hugis ng lamination. Pinagsasama ng mga system na ito ang mga swing shear, punching unit, at V-notching dies na inline. Ang pagsasamang ito ay isang makabuluhang pagdaragdag ng halaga, na binabawasan ang paghawak at maramihang pag-setup ng makina. Ang kakayahang mag-cut, sumuntok, at magbingaw sa isang linya ay isang tanda ng modernong kahusayan sa produksyon, isang segment kung saan gusto ng mga kumpanya Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, na ginagamit ang kanilang malalim na teknikal na kaalaman upang isama ang core stacking equipment nang direkta sa cutting line. Ang diskarte na ito ay isang pundasyon ng mga one-stop na sumusuportang solusyon na ibinibigay nila sa mga pandaigdigang customer sa industriya ng kuryente.
