Bakit mahalaga ang pagkontrol sa blade clearance at overlap para sa kalidad ng paggugupit ng HJ-DZ-300?

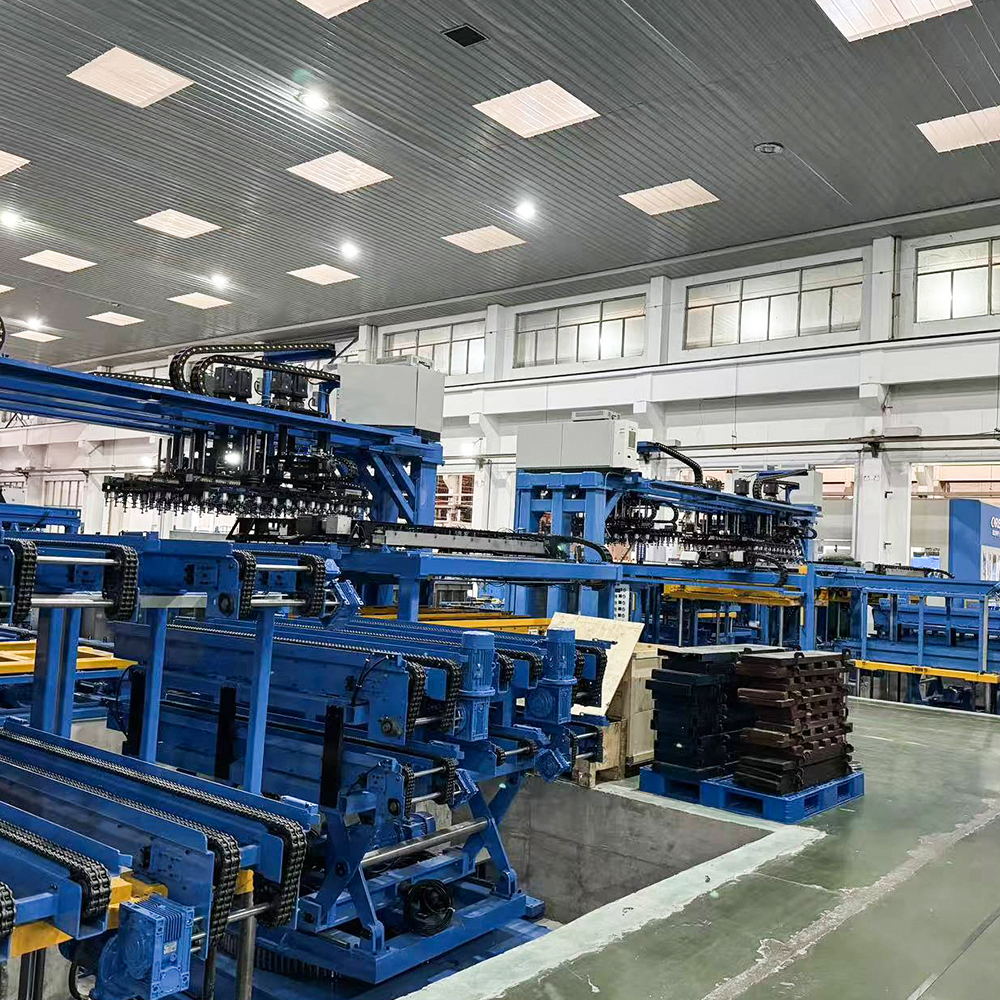

Sa precision manufacturing ng transformer core laminations, ang proseso ng shearing ay direktang tinutukoy ang magnetic performance, stacking factor, at dimensional accuracy ng natapos na core. Sa lahat ng mga adjustable na parameter sa isang silicon steel shearing line, ang blade clearance at blade overlap ay ang dalawang pinakamahalagang variable na naghihiwalay sa mataas na kalidad na output mula sa tinanggihang materyal. Para sa HJ-DZ-300 silicon steel shearing line , ang pag-master sa mga pagsasaayos na ito ay hindi lamang isang gawain sa pagpapanatili—ito ang pundasyon ng pagkamit ng pare-pareho, walang burr, at dimensional na matatag na mga lamination. Sinusuri ng artikulong ito kung bakit hinihingi ng mga parameter na ito ang mahigpit na kontrol, kung paano nakikipag-ugnayan ang mga ito sa arkitektura na hinimok ng servo ng makina, at kung anong mga praktikal na benepisyo ang nakukuha ng mga tagagawa mula sa tumpak na pagkakalibrate.

1. Ang Pisikal na Batayan ng Paggugupit: Bakit Mahalaga ang Clearance at Overlap

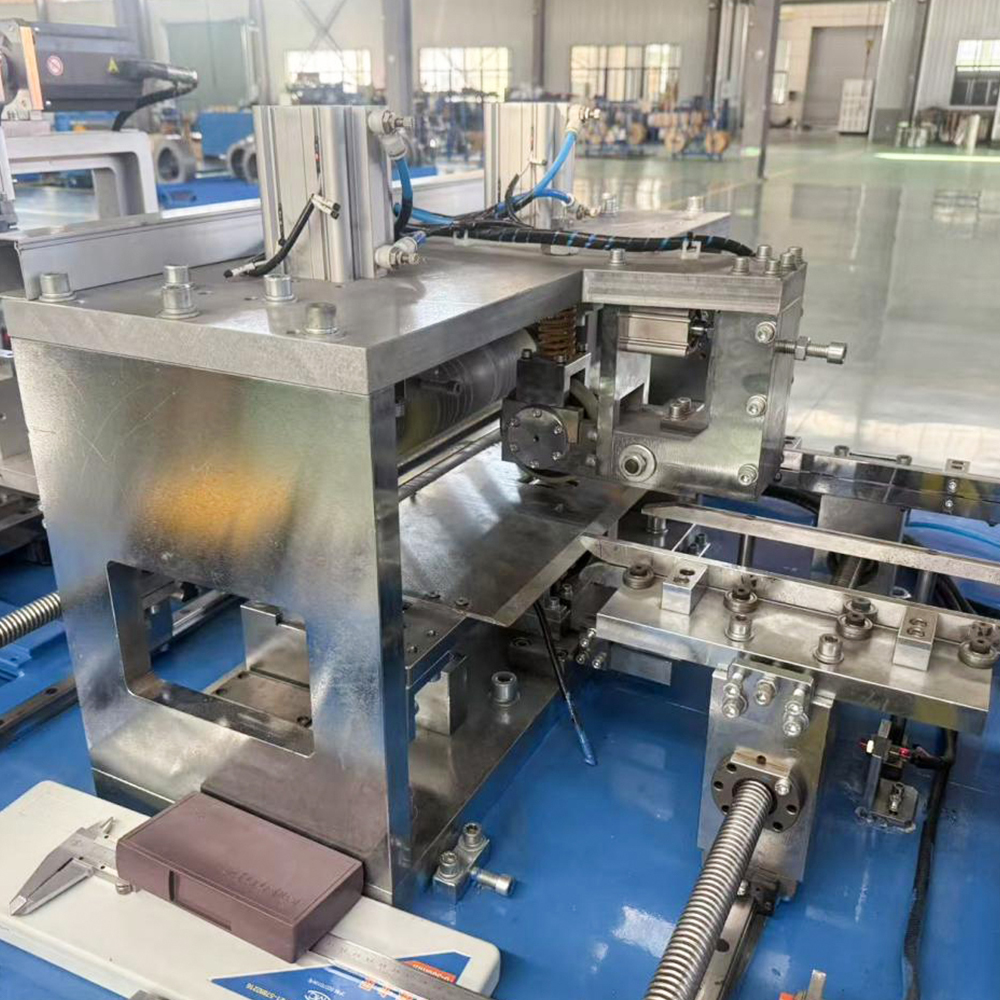

Ang paggugupit ay isang prosesong nakabatay sa bali, hindi isang aksyong pagputol. Kapag ang itaas na talim ay bumababa laban sa ibabang talim, ito ay nag-indent sa silicon steel sheet, na nagpapasimula ng mga bitak na kumakalat mula sa magkabilang panig hanggang sa magkita sila. Blade clearance —ang pahalang na agwat sa pagitan ng itaas at ibabang mga blades—tumutukoy kung saan nagsasalubong ang mga crack line na ito. Kung ang clearance ay masyadong malaki, ang mga bitak ay nakakaligtaan sa isa't isa, na gumagawa ng isang magaspang, napunit na gilid na may binibigkas na mga burr at isang malawak na fracture zone. Kung ang clearance ay masyadong maliit, ang mga blades ay nagdudulot ng labis na diin, nagpapabilis sa pagkasira at bumubuo ng init na maaaring magbago sa mga magnetic na katangian ng butil na nakatuon sa silicon na bakal.

Patong-patong ang talim , sa kabaligtaran, ay ang vertical penetration depth ng upper blade na lampas sa cutting edge ng lower blade. Kinokontrol ng parameter na ito ang dami ng materyal na napapailalim sa sabay-sabay na pag-compress at pag-igting. Ang hindi sapat na overlap ay nagreresulta sa hindi kumpletong paghihiwalay, nag-iiwan ng mga tab o nakasabit na mga sliver na pumipinsala sa mga kasunod na pagpapatakbo ng stacking. Ang sobrang overlap ay nagpapataas ng friction at blade deflection, na nagiging sanhi ng mga gilid na alon at micro-crack na nagpapababa sa stacking factor ng lamination. sa HJ-DZ-300 silicon steel shearing line , ang parehong mga parameter ay dapat itakda sa loob ng mahigpit na mga tolerance—karaniwang clearance sa 5–8% ng kapal ng materyal at magkakapatong sa 0.3–0.5 mm para sa 0.23–0.35 mm na silicon na bakal—upang makamit ang taas ng burr sa ibaba 0.03 mm kinakailangan ng mga pamantayan ng pangunahing transpormador.

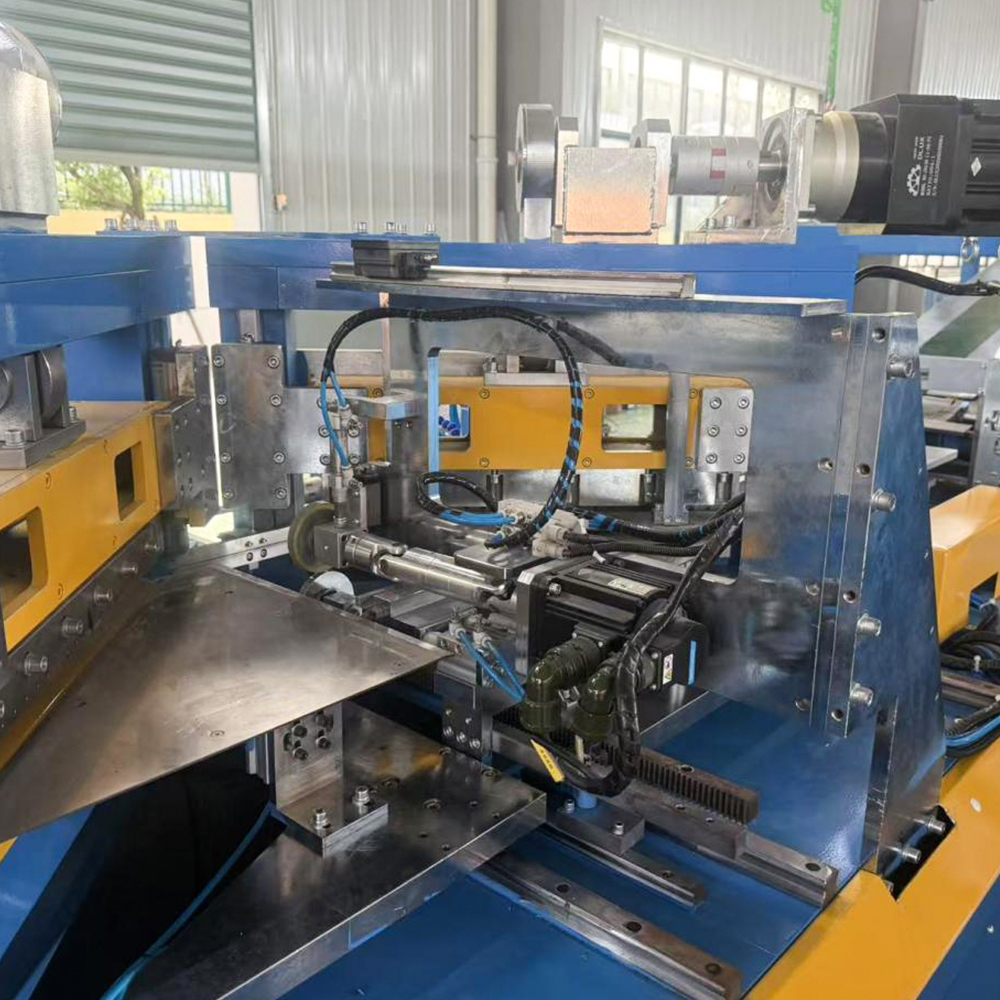

Isinama ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang pisikal na pag-unawa na ito sa HJ-DZ-300 silicon steel shearing line sa pamamagitan ng pagbibigay dito ng isang digital blade gap adjustment system. Hindi tulad ng mga manual na shim-based na setup, ang system na ito ay gumagamit ng mga servo-driven na wedges na nagbibigay-daan sa mga operator na mag-imbak at mag-recall ng clearance/overlap na mga value para sa iba't ibang grado ng materyal. Direktang tinutugunan ng tampok na ito ang pagkakaiba-iba na ipinakilala ng mga pagkakaiba sa batch ng coil, na tinitiyak na ang kagamitan sa paggugupit ng bakal na silikon nagpapanatili ng paulit-ulit na katumpakan sa buong production run.

2. Pag-uuri ng Mga Salik ng Kalidad ng Paggugupit sa HJ-DZ-300

Upang sistematikong maunawaan kung bakit mahalaga ang kontrol ng blade, maaari nating hatiin ang mga katangian ng kalidad ng paggugupit sa tatlong magkakaugnay na kategorya: edge geometry, dimensional stability, at integridad ng materyal. Iba-iba ang pagtugon ng bawat kategorya sa mga pagsasaayos ng clearance at overlap, at ang bawat isa ay direktang nakakaapekto sa panghuling pagganap ng core ng transformer.

2.1 Edge Geometry: Taas ng Burr at Rollover

Ang geometry ng gilid ay ang pinakanakikitang tagapagpahiwatig ng kalidad ng paggugupit. Ang mga burr—ang nakataas, matutulis na projection sa kahabaan ng cut edge—ay pangunahing kinokontrol ng blade clearance. sa HJ-DZ-300 silicon steel shearing line , sinusubaybayan ng Siemens motion control system ang posisyon ng talim sa real time, na binabayaran ang thermal expansion sa patuloy na operasyon. Kapag ang clearance ay na-optimize para sa isang partikular na kapal ng materyal (hal., 0.27 mm), ang mga bali ng eroplano ay ganap na nakahanay, na gumagawa ng malinis na pahinga na may kaunting rollover (ang bilugan na depresyon sa tuktok na gilid). Ang sobrang clearance ay nagpapataas ng rollover depth, na nagpapababa sa epektibong magnetic cross-section area at nagpapataas ng eddy current losses sa assembled core.

Nagbibigay ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ng nakalaang pamamaraan ng pagkakalibrate para sa HJ-DZ-300 shearing system , gamit ang mga test strip mula sa bawat bagong coil upang i-verify ang kalidad ng gilid bago ang buong produksyon. Ang pamamaraang ito, na nakadokumento sa HMI ng makina, ay gumagabay sa mga operator sa pamamagitan ng sunud-sunod na pagsasaayos ng clearance batay sa nasusukat na taas ng burr, na tinitiyak na ang edge geometry ay nananatili sa loob ng ISO 9013:2017 tolerances kahit na nagpoproseso ng mga high-permeability na grado tulad ng 23ZH85.

2.2 Dimensional Stability: Katumpakan ng Haba at Squareness

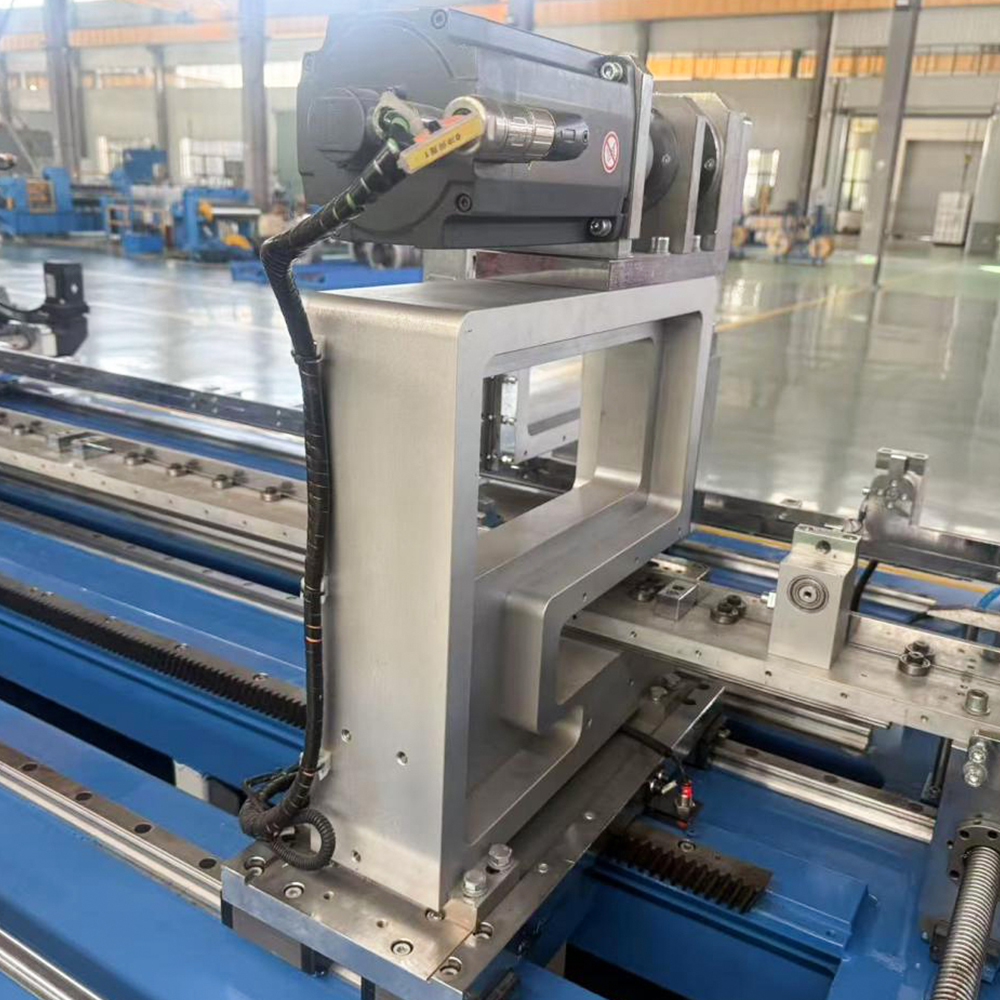

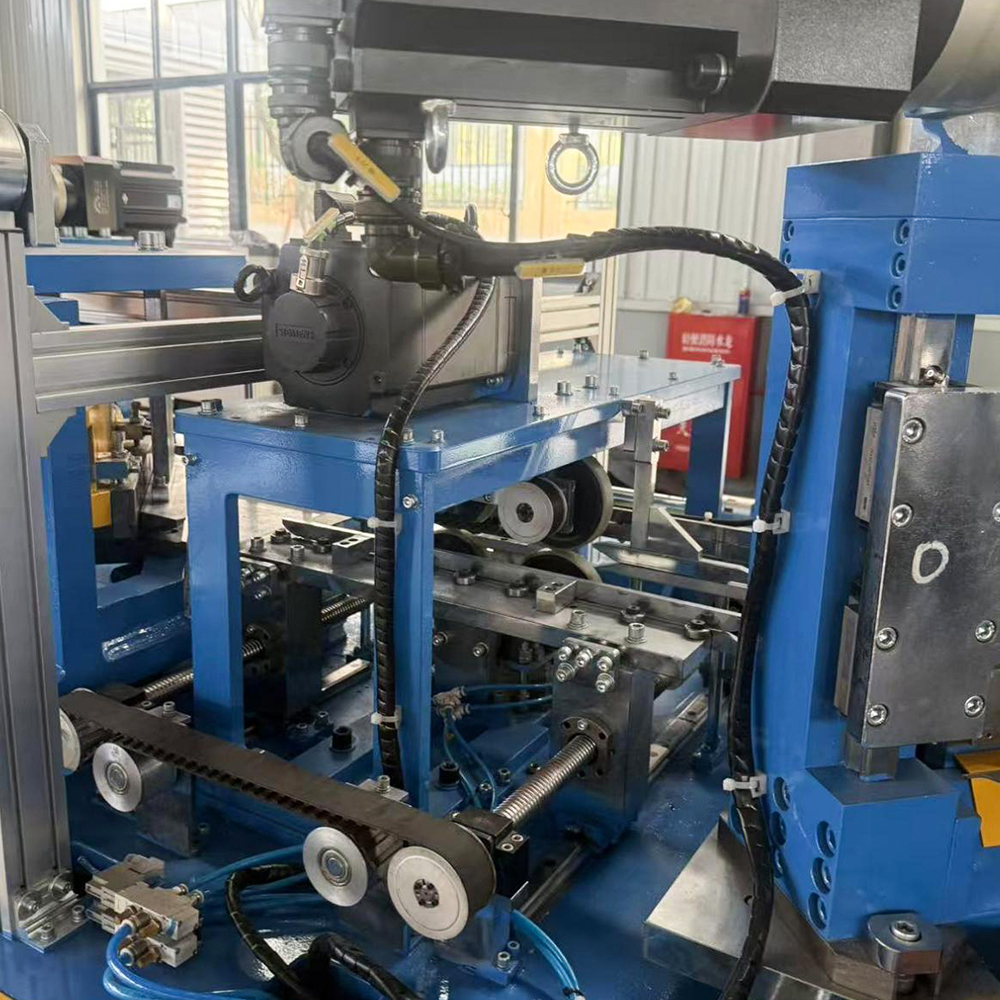

Habang ipinapalagay ng marami na ang katumpakan ng haba ay nakasalalay lamang sa feed roller servo, ang blade overlap ay hindi direktang nakakaimpluwensya sa dimensional na katatagan. Kapag ang overlap ay itinakda nang masyadong mataas, ang itaas na blade ay bahagyang lumilihis sa panahon ng pagtagos, na lumilikha ng isang tapered cut na lumilihis mula sa programmed shear line. Ang epektong ito ay pinalalakas sa mas makitid na mga piraso (mas mababa sa 50 mm ang lapad), kung saan ang blade deflection ay nagiging isang malaking porsyento ng lapad ng strip. Ang HJ-DZ-300 silicon steel shearing line pinapagaan ito sa pamamagitan ng matibay nitong disenyo ng C-frame at mga paunang na-load na linear na gabay, ngunit dapat pa ring i-calibrate ang overlap upang tumugma sa lakas ng ani ng materyal. Halimbawa, ang mataas na grain-oriented na bakal na may mas mataas na tigas ay nangangailangan ng bahagyang pinababang overlap upang maiwasan ang paglihis ng talim, samantalang ang mas mababang antas na hindi naka-orient sa mga bakal ay maaaring magparaya sa mas malalim na pagtagos.

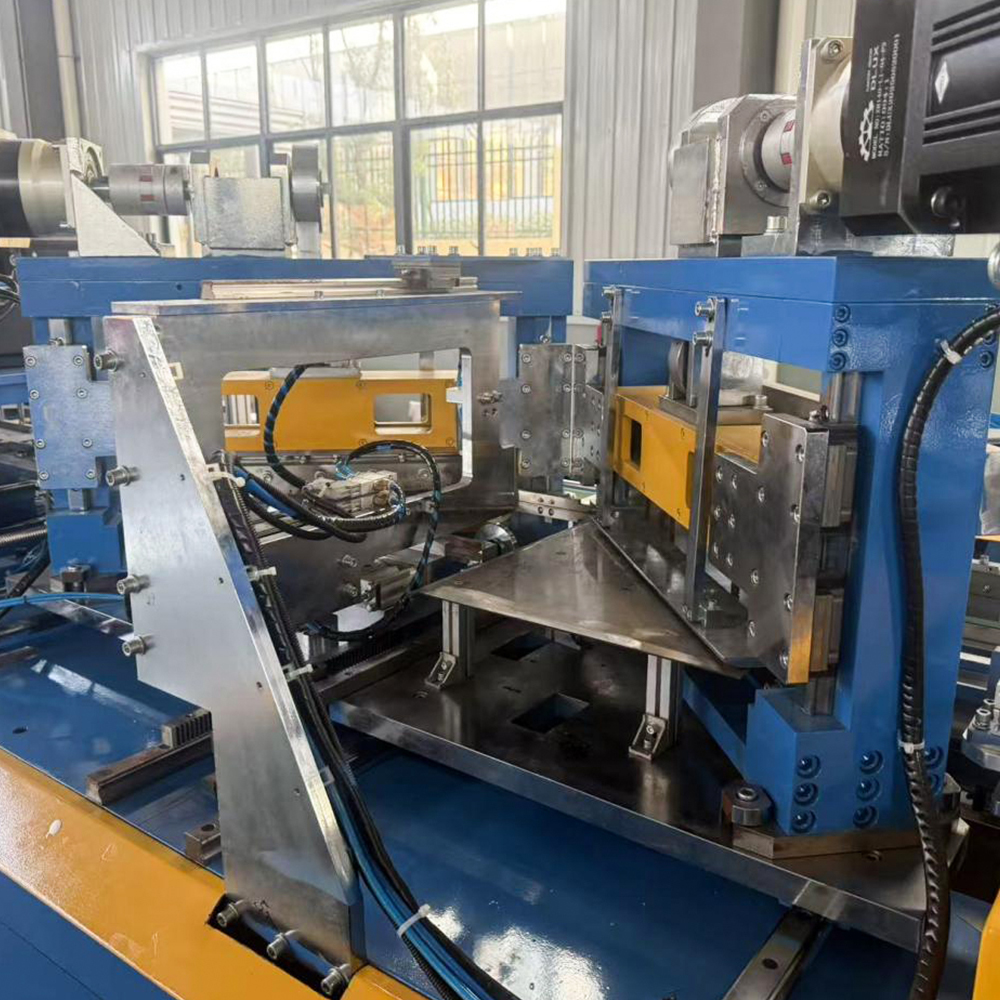

Higit pa rito, ang makina ganap na servo-driven na arkitektura isinasama ang paggugupit sa mga operasyon ng pagsuntok (pagsuntok ng butas at pagsuntok ng V) sa isang solong pass. Ang anumang dimensional na error na ipinakilala ng hindi wastong overlap ay kumakalat sa mga punched feature, hindi pagkakatugma ng mga stacking hole at nakakaapekto sa core assembly. Ang digital overlap na kontrol sa HJ-DZ-300 shearing line nagbibigay-daan sa mga operator na magtakda ng mga overlap na halaga na may 0.01 mm na resolution, na kritikal para sa pagpapanatili ng ±0.05 mm na haba na tolerance na kinakailangan para sa mga core ng transformer ng pamamahagi na may mataas na kahusayan.

2.3 Integridad ng Materyal: Stress, Coating, at Magnetic Properties

Ang Silicon steel ay pinahiran ng isang insulating layer (karaniwan ay C-5 o C-6 coating) upang mabawasan ang interlaminar eddy current losses. Ang sobrang clearance ng blade o overlap ay nag-uudyok ng karagdagang shear stress na maaaring magdelaminate o mag-micro-crack sa coating na ito sa gilid ng cut. Kahit na alisin ang mga burr sa isang kasunod na hakbang sa pag-deburring, nananatili ang pinagbabatayan na stress ng materyal. Ang HJ-DZ-300 silicon steel shearing line binabawasan ang panganib na ito sa pamamagitan ng paggamit ng a mababang-ingay, mababang epekto na pagkakasunod-sunod ng paggugupit na gumagamit ng mga profile ng kontroladong acceleration para sa ram. Ang sequence na ito, na sinamahan ng na-optimize na overlap, ay nagsisiguro na ang plastic deformation zone ay umaabot ng hindi hihigit sa 0.5 mm mula sa cut edge, na pinapanatili ang grain orientation at coating adhesion sa aktibong rehiyon ng core.

Na-validate ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang diskarteng ito sa pamamagitan ng malawakang pagsubok sa 0.30 mm M4-grade steel, na nagpapakita na ang wastong mga setting ng blade ay nakakabawas ng core loss degradation ng hanggang 8% kumpara sa mga linyang hindi maayos na inayos. Ang kalamangan sa pagganap na ito ay partikular na mahalaga para sa mga tagagawa na gumagawa ng mga core para sa mga transformer na may premium na kahusayan, kung saan ang bawat watt ng pagbabawas ng pagkawala ay isinasalin sa nasasalat na pagtitipid ng enerhiya sa buong ikot ng buhay ng produkto.

Ang talahanayan sa itaas ay nagbubuod kung paano nauugnay ang bawat salik ng kalidad sa mga parameter ng talim at ang kaukulang mga hakbang sa engineering na ipinatupad sa HJ-DZ-300 silicon steel shearing line . Ang sistematikong diskarte na ito ay nagbibigay-daan sa mga operator na unahin ang mga pagsasaayos batay sa pinaka-kritikal na mode ng depekto para sa isang naibigay na order.

3. Practical Control Strategy at Operational Benefits

Pagpapatupad ng epektibong blade clearance at overlap control sa HJ-DZ-300 silicon steel shearing line sumusunod sa isang structured workflow na pinagsasama ang pre-setup validation, in-process na pagsubaybay, at adaptive na kabayaran. Nasa ibaba ang inirerekomendang hakbang-hakbang na pamamaraan, na sinasanay ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang lahat ng customer na gumanap sa panahon ng pagkomisyon ng makina at lingguhang pagpapanatili.

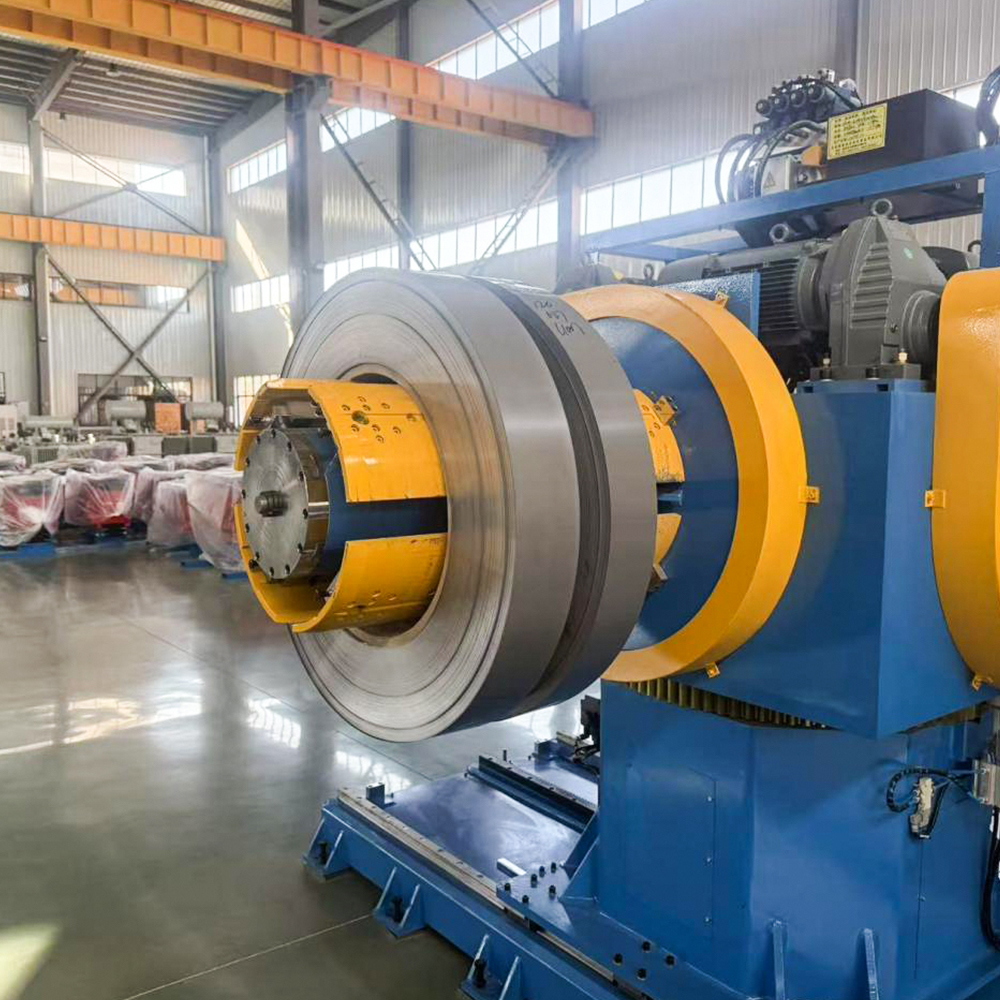

1. Kwalipikasyon ng materyal – Sukatin ang aktwal na kapal at tigas ng bawat bagong batch ng coil gamit ang built-in na thickness gauge; ilagay ang mga value na ito sa control panel para awtomatikong muling kalkulahin ang inirerekomendang clearance (5–8% ng kapal) at overlap na base value.
2. Test cut validation – Magpatakbo ng 10–15 test strips sa mga kinakalkulang setting; sukatin ang taas ng burr gamit ang digital micrometer at suriin ang rollover depth gamit ang optical comparator. Ayusin ang clearance sa 0.005 mm increments hanggang sa ang taas ng burr ay mag-stabilize sa ibaba 0.03 mm.
3. Dynamic na overlap na pag-tune – Unti-unting pataasin ang overlap mula sa base value hanggang ang cut edge ay magpakita ng pare-parehong shear zone (humigit-kumulang 1/3 ng kapal ng materyal). Kung lumitaw ang mga gilid ng alon, bawasan ang overlap ng 0.02 mm at i-verify ang katumpakan ng haba sa isang coordinate measuring machine.
4. Itabi ang na-optimize na recipe – I-save ang huling clearance at overlap na mga halaga sa database ng recipe ng makina sa ilalim ng partikular na grado ng materyal at kapal. Nagbibigay-daan ito sa agarang pag-recall para sa mga pagtakbo sa hinaharap, na inaalis ang mga pagkaantala sa trial-and-error.
5. Pana-panahong muling pag-verify – Tuwing 8 oras ng produksyon o pagkatapos ng 5000 shear cycle, magpatakbo ng mabilis na test strip upang makita ang pagkasira ng talim; gamitin ang tampok na awtomatikong kompensasyon sa pagsusuot na unti-unting nag-aayos ng clearance upang mapanatili ang pare-parehong kalidad ng gilid.

Ang mga tagagawa na gumagamit ng diskarte sa pagkontrol na ito ay nag-uulat ng ilang mabibilang na benepisyo. Una, bumababa ang mga rate ng scrap dahil sa mga depekto sa gilid mula sa karaniwang 3–5% hanggang sa mas mababa sa 0.8%, na direktang nagpapahusay sa ani ng materyal—isang kritikal na salik dahil sa mataas na halaga ng grain-oriented na silicon na bakal. Pangalawa, ang buhay ng blade ay umaabot ng humigit-kumulang 40% dahil ang pinakamainam na overlap ay nakakabawas sa mga impact load at hindi pantay na pagkasuot. Pangatlo, ang core stacking factor ay bumubuti ng 0.5–1.0 percentage point, na isinasalin sa alinman sa mas maliliit na core volume para sa parehong VA rating o mas mataas na kahusayan para sa parehong footprint. Ang mga kalamangan na ito ay patuloy na nakakamit sa HJ-DZ-300 shearing platform , na ginagawa itong isang ginustong pagpipilian para sa mga tagagawa na hindi kayang bayaran ang downtime para sa muling paghasa ng talim.

Sinusuportahan ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang mga benepisyong ito sa pagpapatakbo gamit ang isang komprehensibong after-sales package na may kasamang malayuang diagnostic access sa controller ng Siemens, na nagbibigay-daan sa mga ekspertong technician na i-fine-tune ang mga parameter ng blade kahit na sa mga oras ng off-shift. Ang antas ng suportang ito, na sinamahan ng intrinsic mechanical rigidity ng makina, ay nagsisiguro na ang HJ-DZ-300 silicon steel shearing line naghahatid ng pare-parehong pagganap sa iba't ibang sitwasyon ng produksyon—mula sa maliliit na batch na prototype core hanggang sa mataas na dami ng mga karaniwang E-I lamination.
