LXD-260-2 Offline Transformer Core Stacking Line

Paano gumagana ang LXD-260-2 Offline Transformer Core Stacking Line?

Sa loob ng mga dekada, ang paggawa ng pangunahing transformer ay nanatiling isa sa mga huling hangganan kung saan ang manu-manong interbensyon ay matigas ang ulo. Habang tinanggap ng mga katabing industriya ang robotic automation at naka-synchronize na mga daloy ng produksyon, ang core stacking—ang maselang proseso ng pag-assemble ng libu-libong silicon steel laminations sa isang tumpak na magnetic circuit—ay patuloy na umaasa sa mga bihasang operator na manu-manong nagsequencing, nag-orient, at nag-layer ng mga sheet. Ang legacy na diskarte na ito ay nagpapakilala sa variable na pagkasuot ng sheet, paghawak ng deformation, hindi pare-pareho ang mga air gaps, at sa huli ay pinapataas ang mga core loss at acoustic noise. Upang masira ang paradigm na ito, Jiangsu Jingtianxia Electric Technology Co., Ltd. ininhinyero ang LXD-260-2 offline na transformer core stacking line —isang column-type na awtomatikong system na muling tumutukoy sa katumpakan, repeatability, at throughput sa offline na core assembly.

Sa kaibuturan nito, ang LXD-260-2 offline na transformer core stacking line gumagana bilang isang ganap na awtomatiko, walang materyal-bin-free stacking platform. Ito ay tumatanggap ng hindi naka-punch na silicon steel sheet nang direkta mula sa isang transverse shearing line, itinatambak ang mga ito sa eksaktong pagkakasunud-sunod ng pagputol at paglalamina sa mga patayong column, at inililipat ang mga column na ito sa isang nakalaang mekanismo ng stacking. Ang isang gumagalaw na assembly na may mga vacuum suction cup ay pipiliin ang bawat lamination, ilalagay ito sa isang precision track, at sa wakas ay i-stack ito ayon sa mga kinakailangan ng layer-by-layer ng core drawing—lahat nang walang paghawak ng tao sa mga indibidwal na sheet. Tinatanggal ng workflow na ito ang tatlong pangunahing failure mode ng manual stacking: surface abrasion, misalignment, at inconsistent stacking pressure.

Bago sumisid sa mga teknikal na subsystem, nararapat na tandaan iyon Jiangsu Jingtianxia Electric Technology Co., Ltd. nagdadala ng mahigit 46 in-house na teknikal na espesyalista at isang mature na sistema ng produksyon sa domain na ito. Ang portfolio ng kumpanya—spanning transformer cores, intelligent stacking equipment, transverse cutting machine, at automated logistics—ay nagbibigay ng ecosystem kung saan ang LXD-260-2 offline na transformer core stacking line umuunlad. Ito ay hindi isang standalone na makina ngunit isang node sa loob ng isang ganap na digitized na imprastraktura ng workshop, na nagbibigay-daan sa real-time na pagsubaybay at adaptive na kontrol sa proseso.

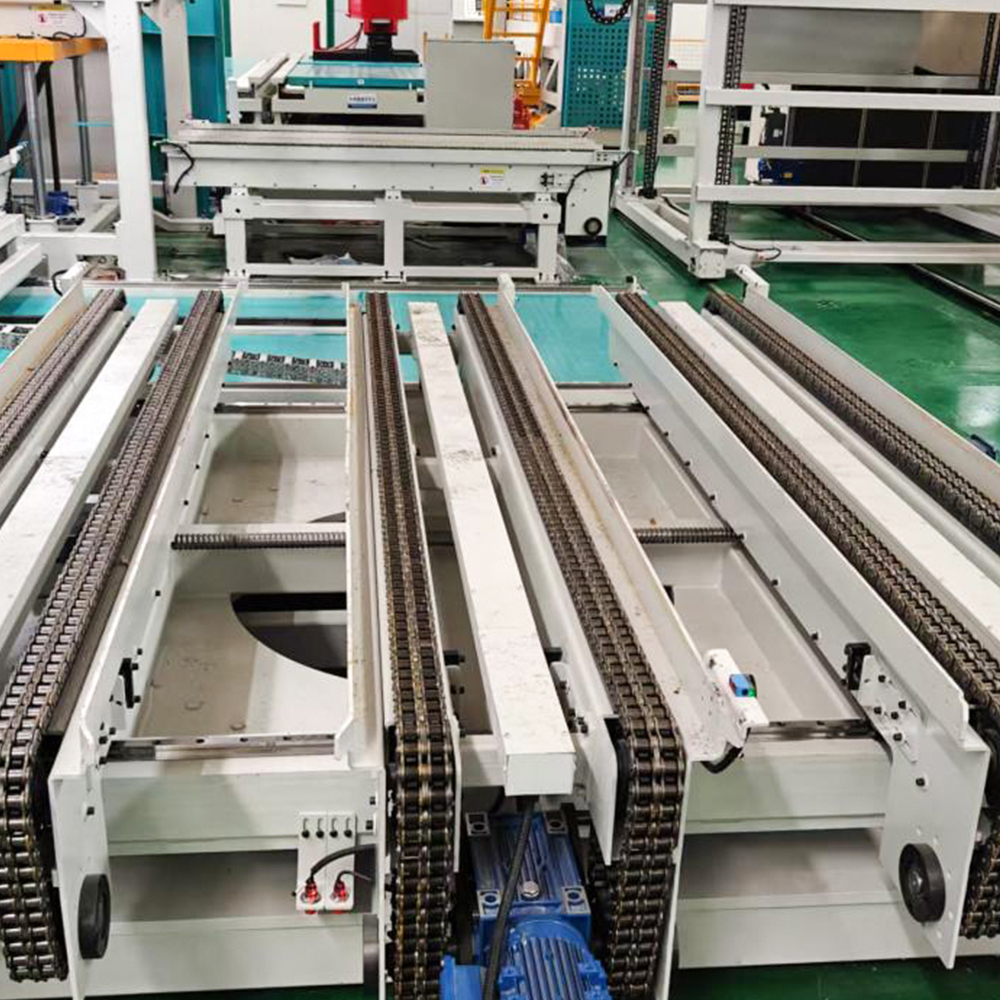

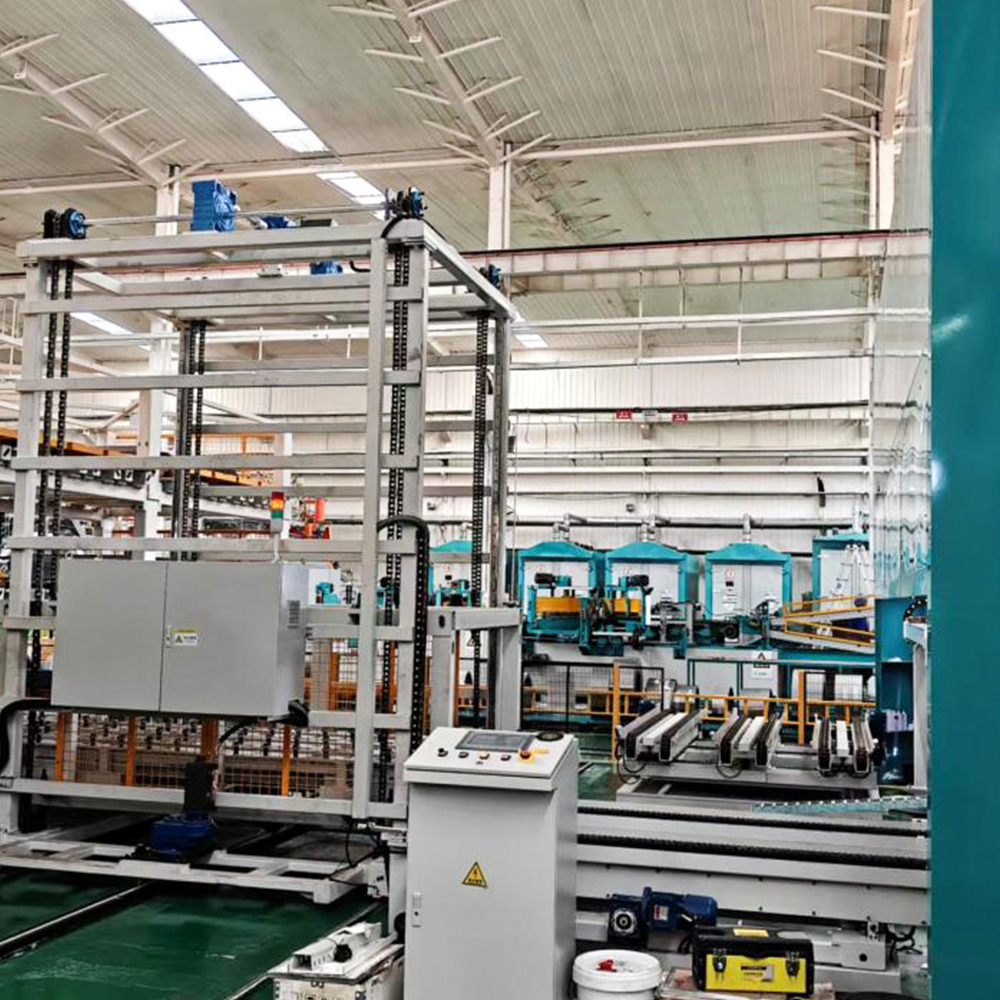

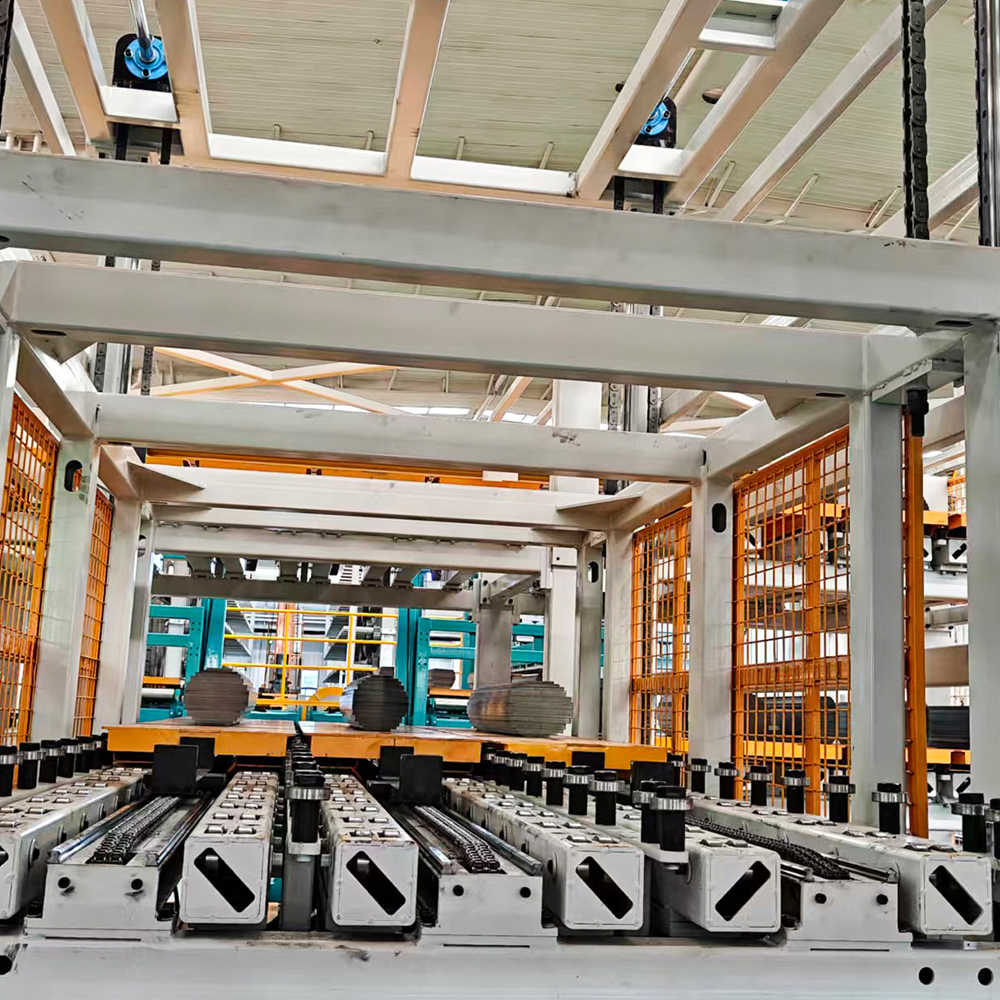

1. Column‑Type Material Feeding and Sequencing Module

Kahulugan at pagpoposisyon: Ang modyul na ito ay nagsisilbing entry point ng LXD-260-2 offline na transformer core stacking line . Hindi tulad ng mga conventional system na umaasa sa mga material na bin o cassette na may pre-sorted stack, ang kagamitang ito ay gumagamit ng column-type na mekanismo na direktang nakikipag-interface sa output ng isang transverse shear line. Ang mga unpunched sheet ay awtomatikong dinadala at itinatayo sa mga patayong column, na pinapanatili ang eksaktong pagkakasunod-sunod ng pagputol—isang kritikal na kinakailangan para sa mga disenyo ng step-lap.

Mga pangunahing katangian ng pagganap: Ang column feeder ay may kasamang servo-driven na elevator na nagpapanatili ng pare-parehong taas ng sheet-pickup, na nagbabayad para sa pagbabawas ng taas ng column habang nauubos ang mga sheet. Ang mga vacuum suction cup na may soft‑contact tip ay pumipigil sa pag-burring sa gilid at mga gasgas sa ibabaw. Ang isang nakatuong track sa pagpoposisyon, na nilagyan ng mga sensor na ginagabayan ng gilid, ay nagsisiguro na ang bawat sheet ay naka-squad sa isang reference na gilid bago ilipat. Pinangangasiwaan ng system ang mga kapal ng sheet mula 0.18mm hanggang 0.35mm at mga lapad hanggang 260mm (kaya ang "260" na pagtatalaga), na may katumpakan ng stacking na ±0.1mm bawat layer.

Mga karaniwang sitwasyon ng aplikasyon: Ang module na ito ay partikular na kapaki-pakinabang sa high-mix, low-volume production environment kung saan ang mga pangunahing disenyo ay madalas na nagbabago. Dahil direktang binabasa ng system ang mga stacking recipe mula sa manufacturing execution system (MES), maaari itong lumipat sa pagitan ng mga E‑core, U‑core, at kahit na asymmetric na three-phase core na walang mga pisikal na pagbabago—ang mga parameter ng software lang ang nagsasaayos.

Iba't ibang mga pakinabang: Kung ikukumpara sa mga stacker na pinapakain ng magazine, inaalis ng column-type na diskarte ang pangangailangan para sa pre-stacking at manu-manong paglipat sa pagitan ng pagputol at pagsasalansan, binabawasan ang intermediate storage at nauugnay na pinsala sa paghawak. Sinusuportahan din nito ang tuluy-tuloy na operasyon para sa mga pinahabang shift, dahil ang transverse shear line ay maaaring magpakain ng materyal sa real time.

Pagsasama ng kakayahan ng kumpanya: Jiangsu Jingtianxia Electric Technology Co., Ltd. ay isinama ang sarili nitong real-time na software sa pagsubaybay sa module na ito, na nagpapahintulot sa mga operator na makita ang pagkonsumo ng sheet, tanggihan ang mga rate, at feeder alignment sa pamamagitan ng isang gitnang dashboard.

• Mga pangunahing detalye: Lapad ng sheet 80–260mm, kapal 0.18–0.35mm, bilis ng stacking hanggang 120 sheets/min.
• Mga built-in na sensor: Dual photoelectric edge detector at vacuum pressure transducers para sa pagtukoy ng fault.
• Pagkakatugma ng materyal: Butil-oriented na silicon na bakal (M‑4 hanggang M‑6 na grado) at high-permeability na amorphous alloy.

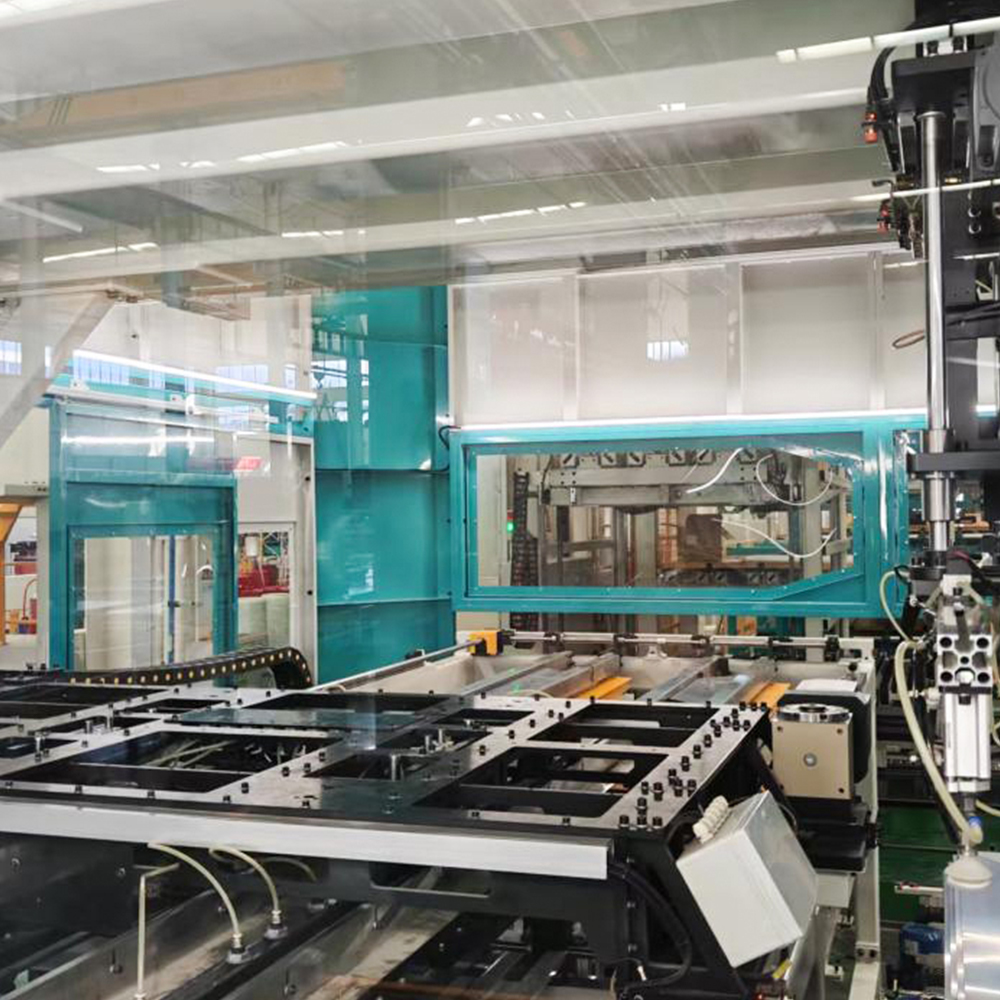

2. Precision Positioning at Alignment Station

Kahulugan at pagpoposisyon: Pagkatapos kunin ang mga sheet mula sa column, dadalhin sila sa isang nakalaang istasyon ng pagpoposisyon—ang pangalawang kritikal na subsystem ng LXD-260-2 offline na transformer core stacking line . Ang istasyong ito ay responsable para sa pagwawasto ng anumang maliit na angular o translational deviations na ipinakilala sa panahon ng vacuum transfer, na tinitiyak na ang bawat lamination ay ganap na nakaayon sa lumalaking core stack.

Mga pangunahing katangian ng pagganap: Gumagamit ang istasyon ng diskarte sa pag-align ng dalawahang yugto. Una, ang isang set ng spring-loaded mechanical stop ay dahan-dahang itinutulak ang sheet sa isang nakapirming reference na sulok. Pangalawa, kinukuha ng vision-assisted system ang contour ng sheet at inihahambing ito sa nominal na modelong CAD; kung ang mga pagkakaiba ay lumampas sa 0.05mm, ang system ay magti-trigger ng isang awtomatikong pagtanggi bago maabot ng sheet ang stacking head. Ang closed-loop na feedback na ito ay kritikal para sa pagpapanatili ng step-lap pattern, na direktang nakakaimpluwensya sa magnetic properties ng core at walang-load na pagkawala.

Mga karaniwang sitwasyon ng aplikasyon: Ang subsystem na ito ay kailangang-kailangan para sa malalaking power transformer core (≥ 100MVA) kung saan kahit na ang micron-level misalignment ay nagiging hotspot formation at tumaas na vibration. Ito ay pantay na mahalaga para sa mga transformer ng pamamahagi, kung saan ang pare-parehong kontrol ng gap ay binabawasan ang naririnig na ingay upang matugunan ang mga mahigpit na pamantayan sa kapaligiran sa lunsod.

Iba't ibang mga pakinabang: Bagama't maraming nakikipagkumpitensyang offline stacker ang umaasa lamang sa mekanikal na pre-alignment, ang LXD‑260‑2 ay nagsasama ng vision loop na aktibong nagwawasto para sa mga variation ng shear burr at sheet curvature—dalawang karaniwang depekto na hindi kayang bayaran ng manual na paghawak. Nagbubunga ito ng squarer core na may mas mahigpit na step‑lap joints, na direktang binabawasan ang excitation current.

Pagsasama ng kakayahan ng kumpanya: Ang mga vision algorithm ay binuo sa loob ng bahay ng R&D team sa Jiangsu Jingtianxia Electric Technology Co., Ltd. , na ginagamit ang kanilang malawak na database ng mga depekto sa lamination na nakolekta mula sa mga pag-install sa field sa buong Asia at Europe.

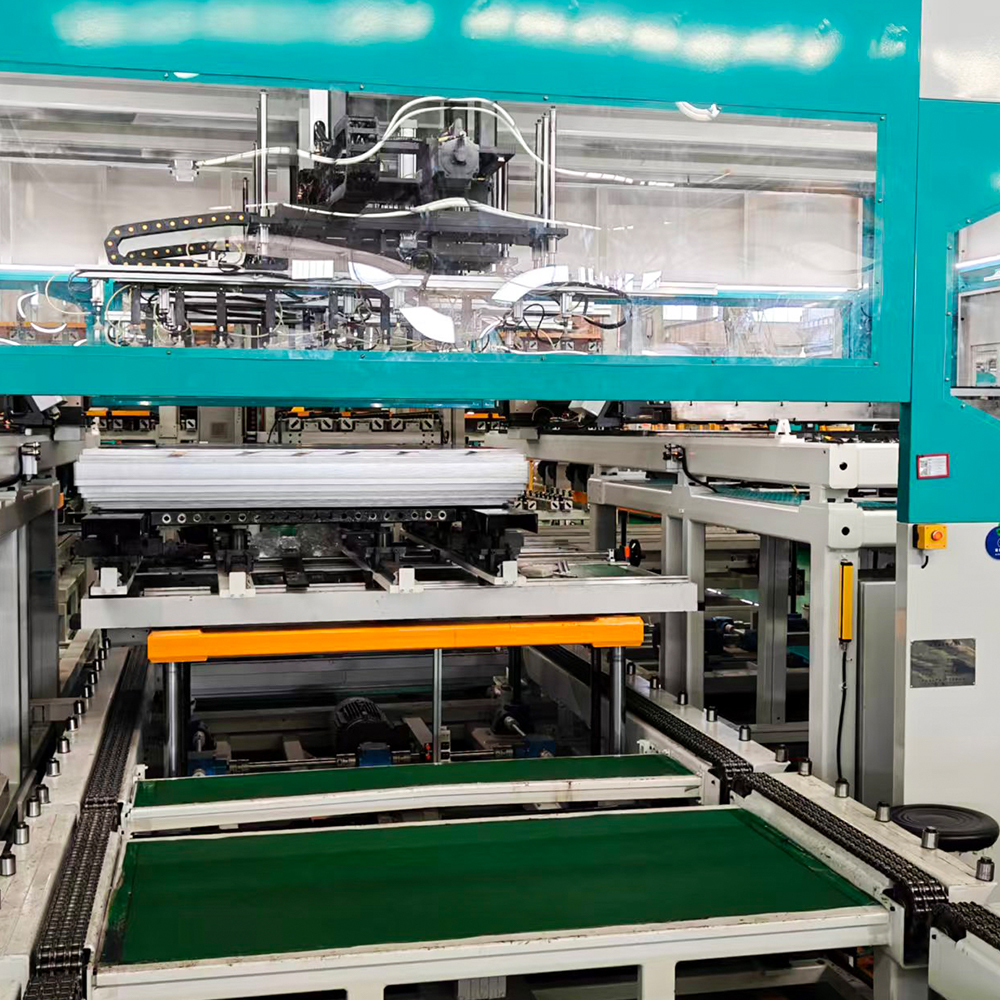

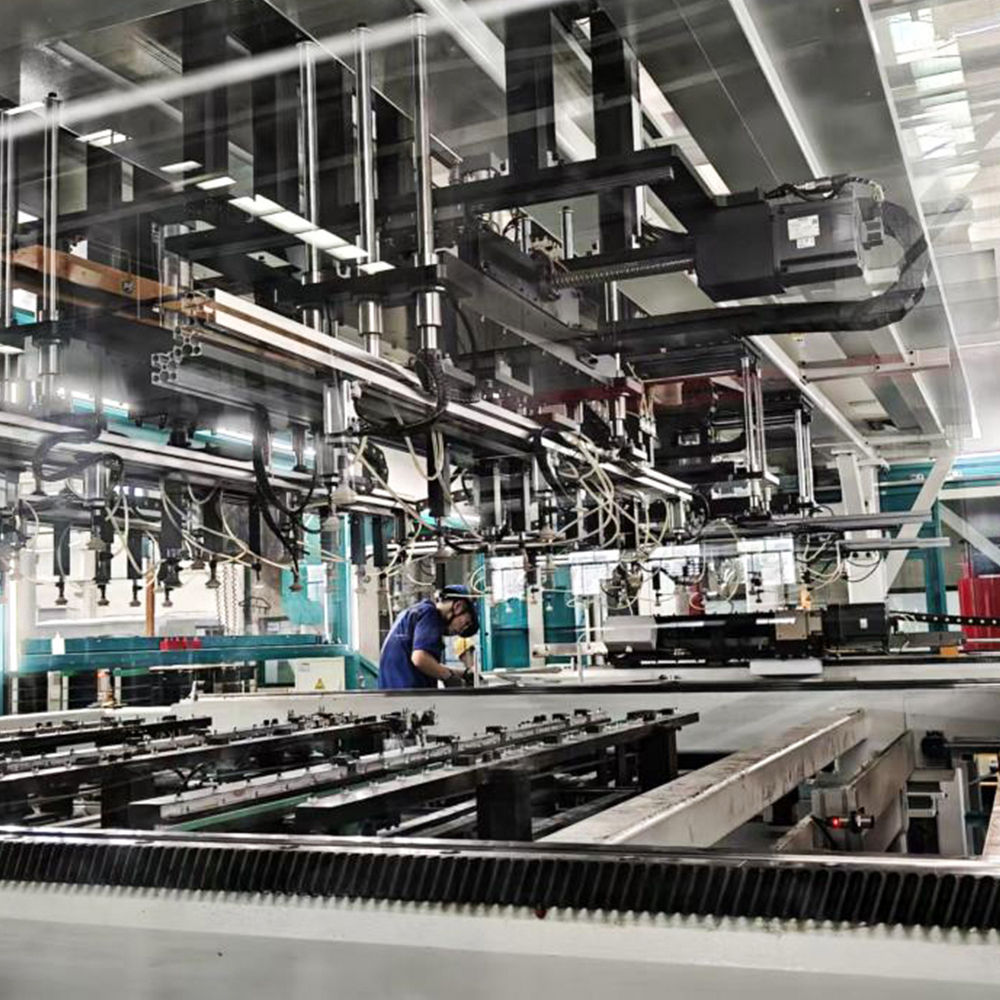

3. Paglipat ng Mekanismo ng Stacking gamit ang Vacuum End‑Effector

Kahulugan at pagpoposisyon: Ito ang pangwakas at pinakakitang module ng LXD-260-2 offline na transformer core stacking line . Binubuo ito ng isang gantri-style na gumagalaw na karwahe na nilagyan ng multi-zone na vacuum suction head na pumipili sa nakahanay na sheet mula sa positioning station at inilalagay ito sa lumalaking core stack, kasunod ng layer sequence na tinukoy ng core drawing (hal., alternating yoke at leg patterns para sa three-phase core).

Mga pangunahing katangian ng pagganap: Ang stacking head ay nagsasama ng mga independiyenteng vacuum zone na maaaring piliing i-activate upang mahawakan ang iba't ibang lamination geometries—mga gitnang binti, panlabas na binti, at mga pamatok—nang hindi binabago ang tooling. Patuloy na sinusukat ng laser distance sensor ang kasalukuyang taas ng stack at isinasaayos ang Z‑axis approach para mapanatili ang pare-parehong agwat sa pagitan ng suction cup at sa tuktok na sheet, na pumipigil sa pagkasira ng epekto. Tinitiyak ng pinagsama-samang force‑sensing system na ang pressure ng placement ay nananatili sa loob ng 5–10N bawat sheet, na iniiwasan ang natitirang stress na magpapababa sa istraktura ng magnetic domain ng core.

Mga karaniwang sitwasyon ng aplikasyon: Ang module na ito ay perpekto para sa paggawa ng mga stacked transformer core na may hanggang 6m ang haba at 3m ang lapad, na sumasaklaw sa parehong oil-immersed at dry-type na mga transformer. Ginagamit din ito para sa mga core ng reactor kung saan kinakailangan ang mga variable air gaps—maaaring awtomatikong magpasok ng mga non-magnetic spacer ang system sa pagitan ng ilang mga layer.

Iba't ibang mga pakinabang: Hindi tulad ng robotic-arm-based stackers na kadalasang nakikipagpunyagi sa mabibigat na yoke sheet, ang LXD‑260‑2 ay gumagamit ng matibay na gantry na may dalawahang linear na motor, na nagbibigay ng mas mataas na higpit at mas mabilis na acceleration. Isinasalin ito sa mas maiikling cycle ng mga malalaking sheet (≈ 4segundo bawat layer) habang pinapanatili ang sub‑millimeter placement repeatability. Bukod dito, ang offline na katangian ng system ay nagbibigay-daan sa stacking head na gumana nang asynchronous mula sa cutting line, decoupling production speed at pagpapagana ng buffer management.

Pagsasama ng kakayahan ng kumpanya: Jiangsu Jingtianxia Electric Technology Co., Ltd. nagbibigay sa module na ito ng mga predictive na feature sa pagpapanatili—nagla-log ang system ng motor current, vacuum pressure, at placement force data, na sinusuri upang mahulaan ang pagkasira sa mga suction cup at guide-rail bearings, na pinapaliit ang hindi planadong downtime.

1. Hakbang-hakbang na pagkakasunud-sunod ng stacking: Pag-download ng recipe → column feeding → single‑sheet pickup → edge positioning → vision check → vacuum transfer → Z‑axis soft landing → pressure verification → next layer.
2. Kontrol ng adaptive na layer: Awtomatikong nagsasaayos ang system para sa mga pagkakaiba-iba ng kapal ng sheet sa pamamagitan ng muling pagkalkula ng taas ng stack pagkatapos ng bawat 50 layer.

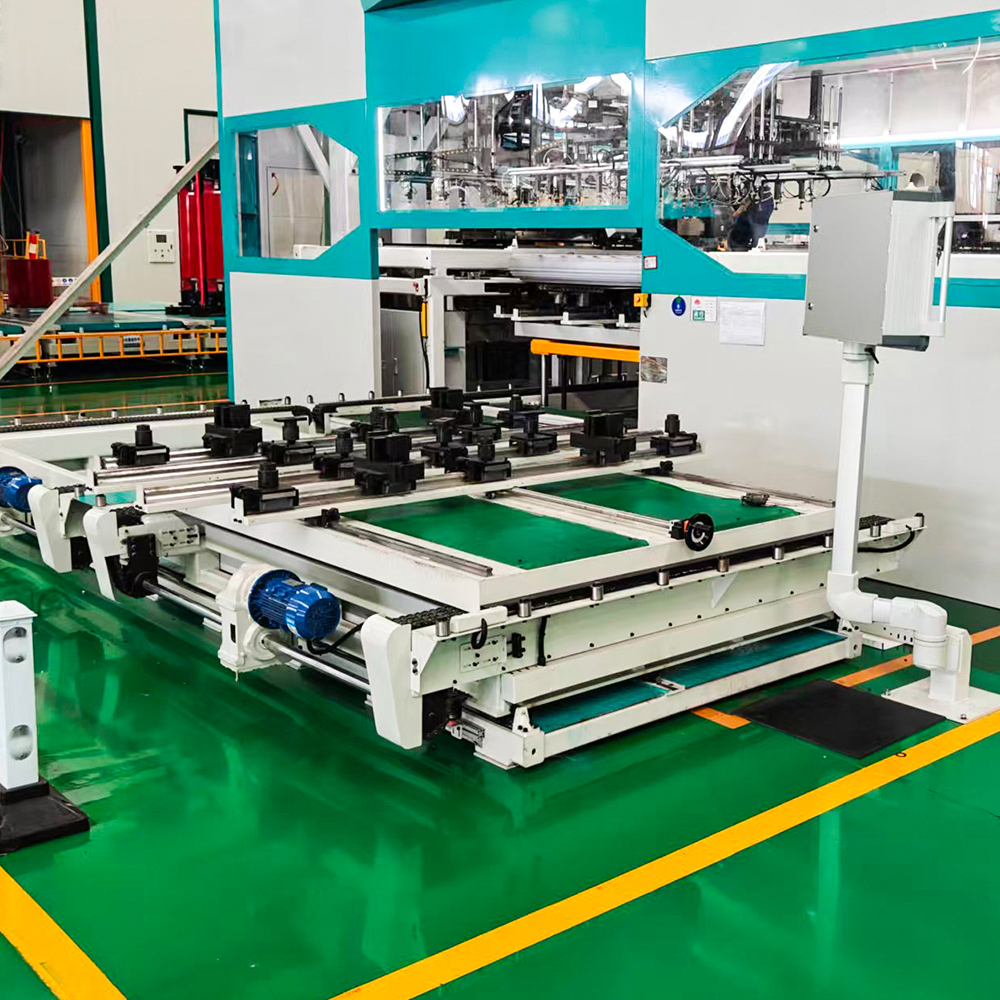

3. End‑of-stack signaling: Kapag naabot na ng core ang target na bilang ng mga layer, magti-trigger ang system ng conveyor para ilipat ang natapos na stack sa banding station.

4. Pinagsanib na Control at Data Management System

Habang ang tatlong mekanikal na mga module ay nagpapatupad ng pisikal na stacking, ang katalinuhan ng LXD-260-2 offline na transformer core stacking line naninirahan sa PLC na nakabase sa Siemens nito at pagmamay-ari ng HMI software. Ang control layer na ito ay namamahala sa pag-iimbak ng recipe (hanggang sa 1,000 core na disenyo), sinusubaybayan ang pinagmulan ng bawat sheet mula sa shear line, at bumubuo ng isang detalyadong log ng produksyon para sa kalidad ng traceability. Nakikipag-ugnayan din ito sa ERP system ng customer para sa pag-iiskedyul ng produksyon at pamamahala ng imbentaryo.

Ang digital integration na ito ay isang pangunahing pagkakaiba: ang system ay maaaring awtomatikong muling magsunud-sunod ng mga layer kung ang isang may sira na sheet ay tatanggihan, na tinitiyak na ang huling core ay palaging nakakatugon sa kinakailangang lamination count at step-lap pattern. Ang mga malalayong diagnostic ay pinagana sa pamamagitan ng isang secure na gateway, na nagbibigay-daan Jiangsu Jingtianxia Electric Technology Co., Ltd. sumusuporta sa mga inhinyero upang tumulong sa pag-troubleshoot nang walang mga pagbisita sa site—isang tampok na lubos na pinahahalagahan ng mga kliyente sa ibang bansa.
