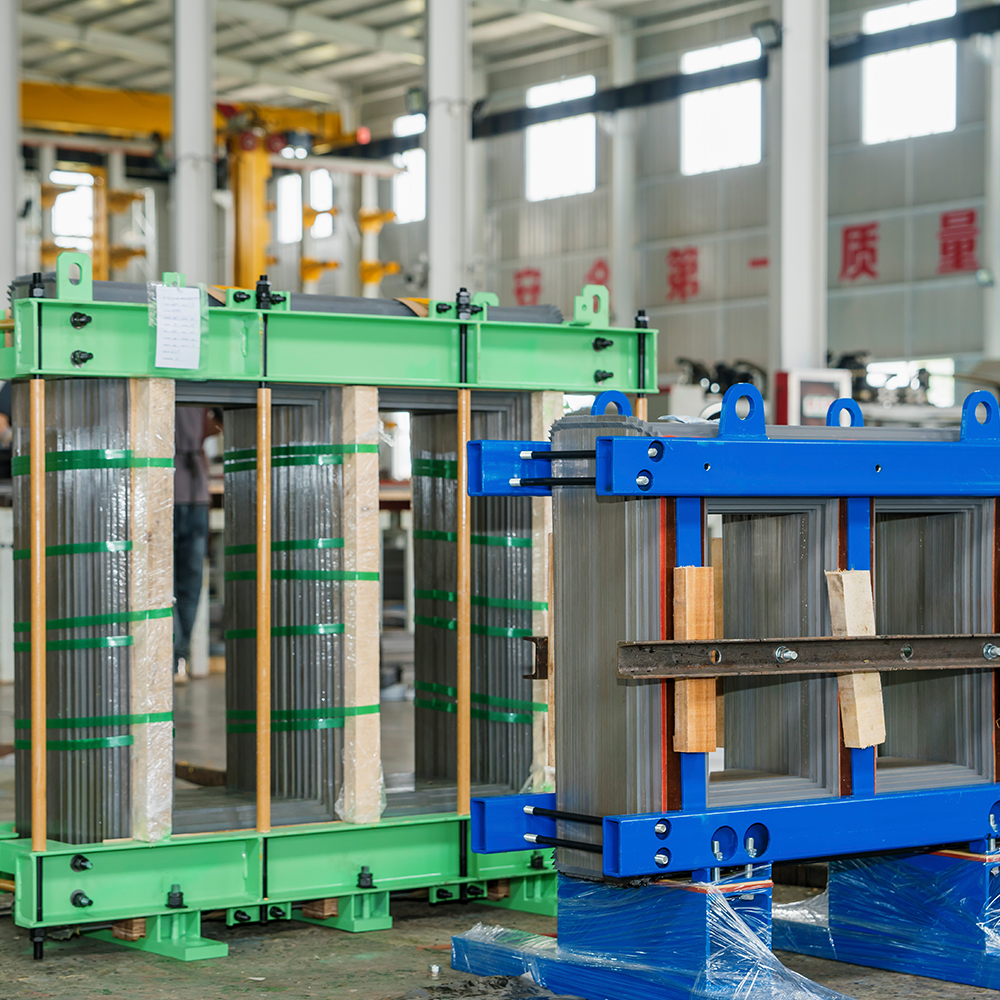

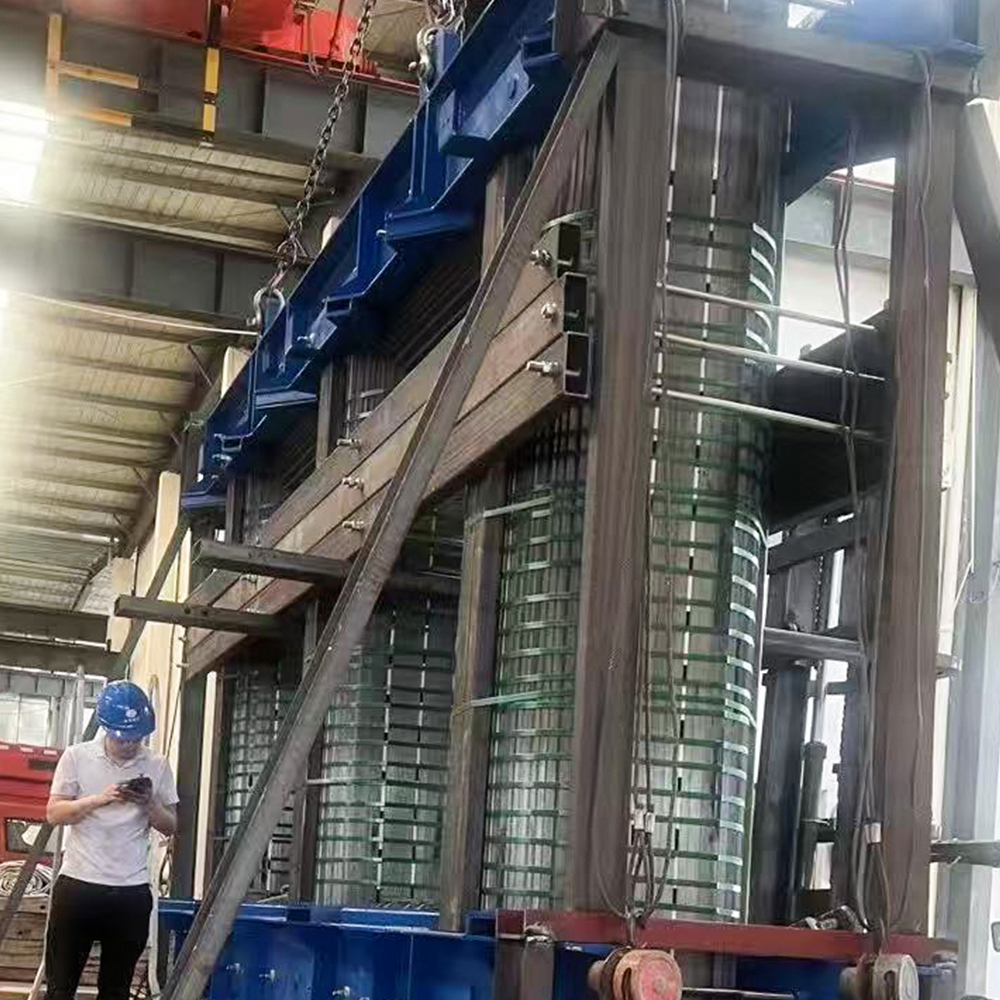

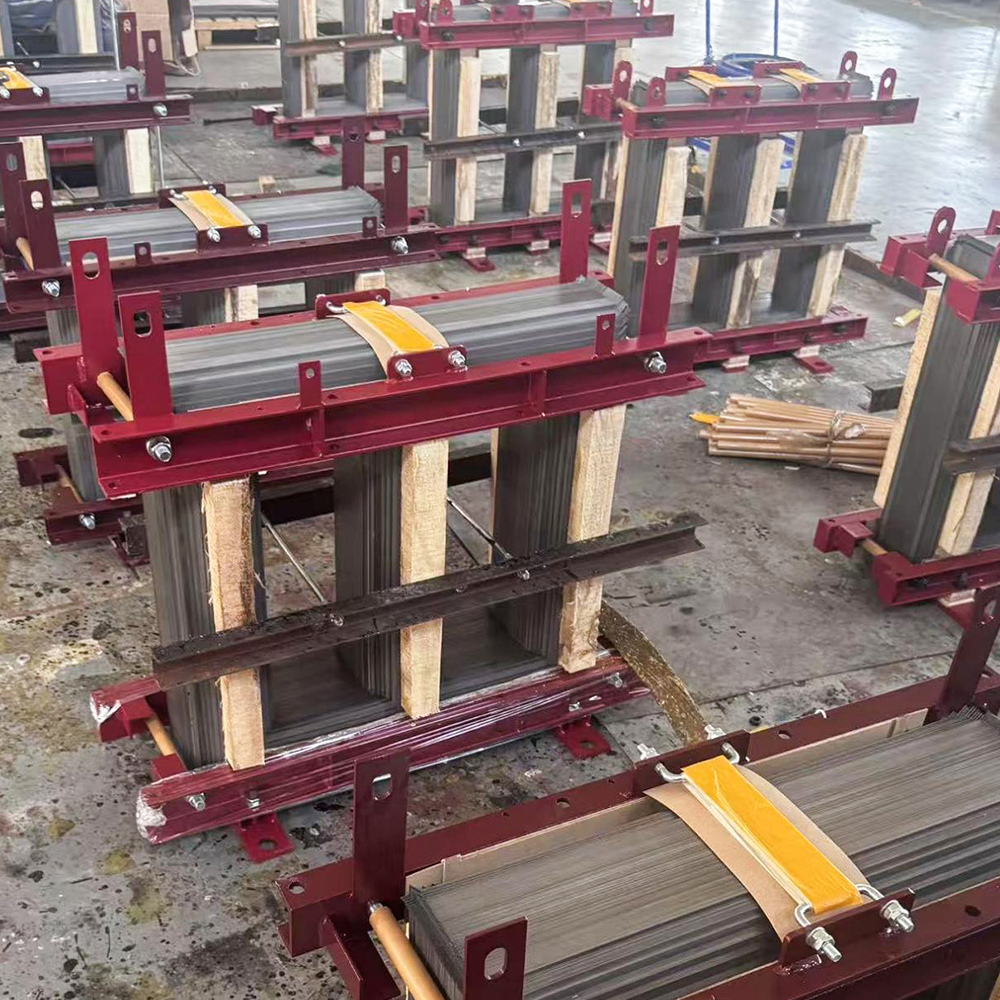

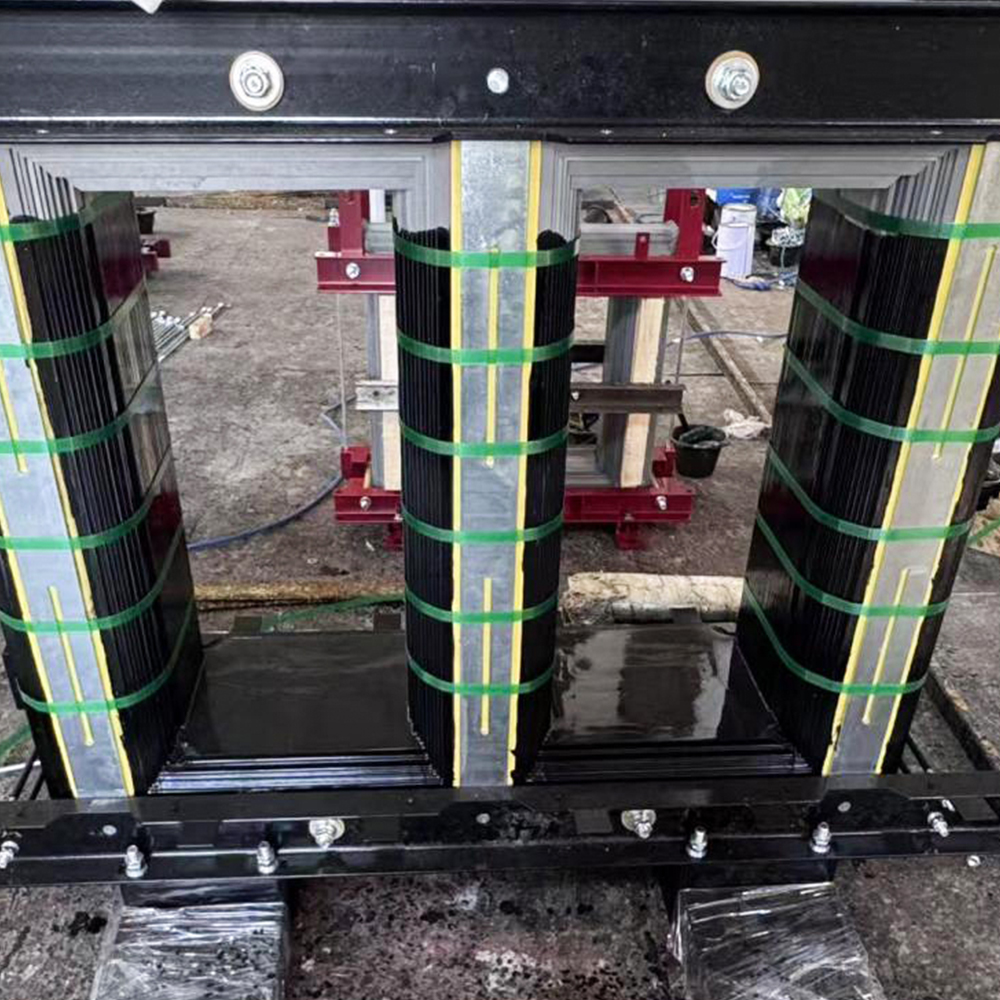

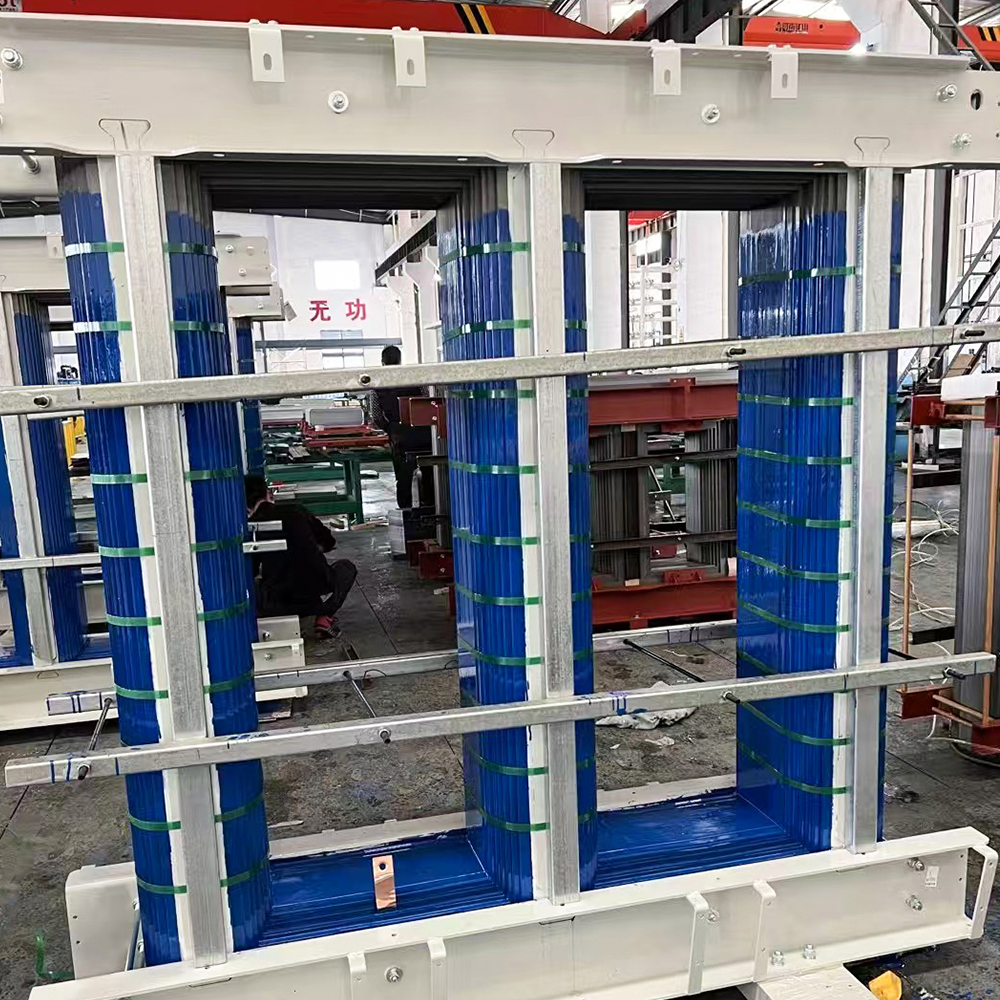

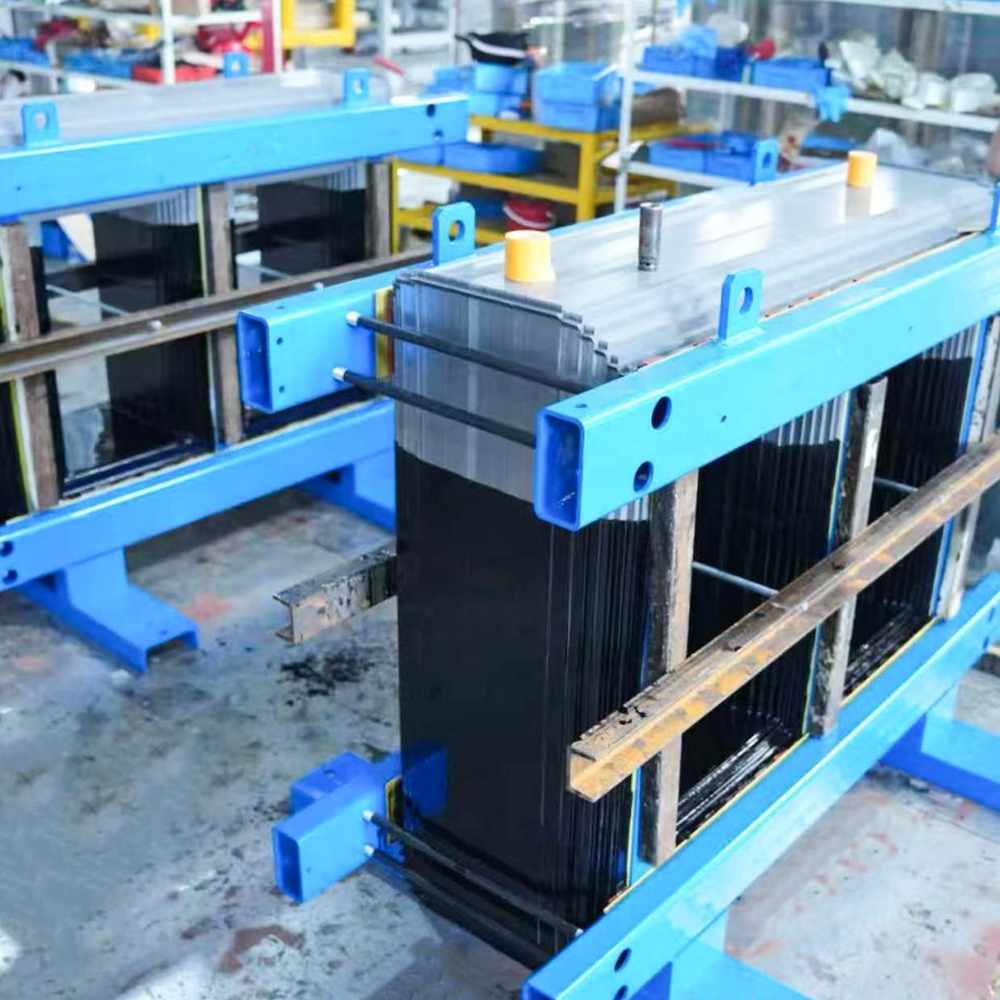

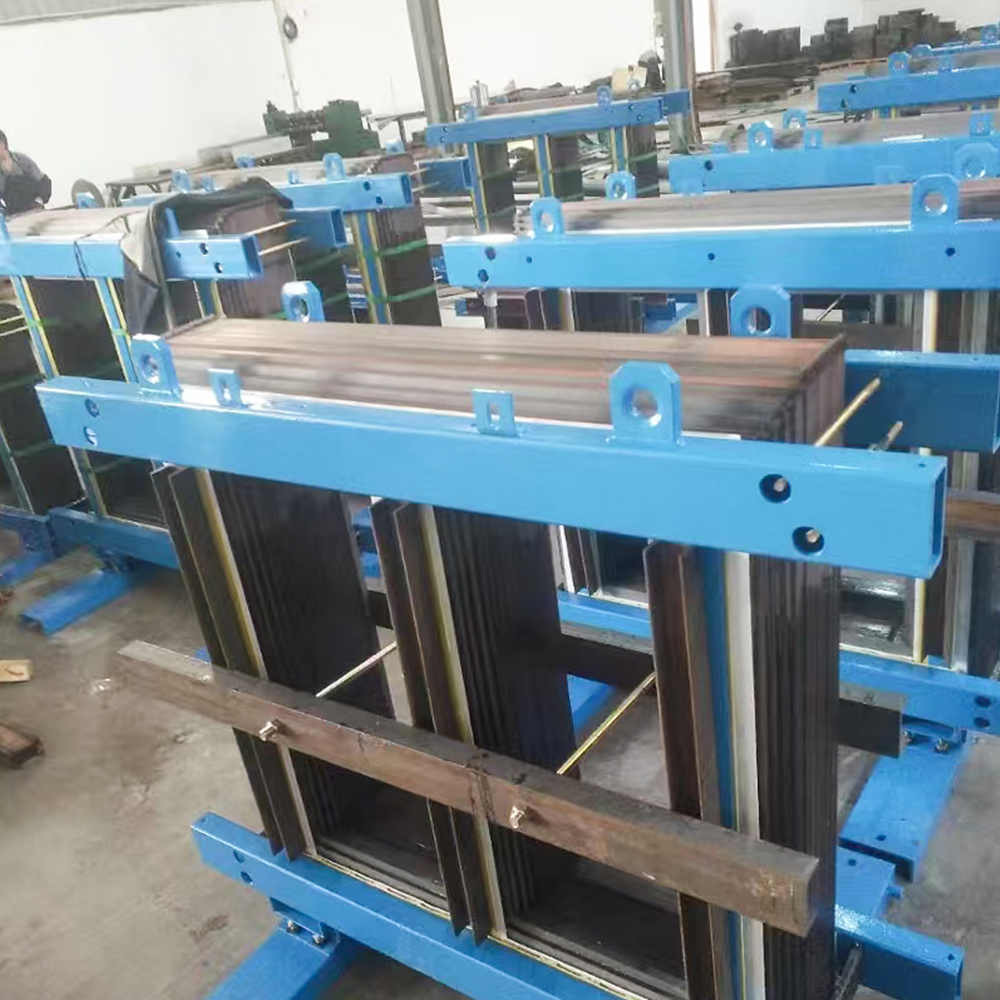

Pagmimina Explosion-Proof Transformer Core

Ano ang Mga Karaniwang Mode ng Pagkabigo ng Mga Explosion-Proof Transformer Core sa Mines?

Sa mapanganib na kapaligiran ng underground na pagmimina ng karbon, ang mga de-koryenteng kagamitan ay dapat magtiis ng matinding stress na higit pa sa karaniwang mga pang-industriyang aplikasyon. Kabilang sa mga ito, ang pagmimina explosion-proof transpormer core tumatayo bilang kritikal na electromagnetic at mekanikal na puso ng flameproof na transpormer. Gayunpaman, sa kabila ng mahigpit na engineering, ang mga core na ito ay madaling kapitan sa mga partikular na mode ng pagkabigo na nakaugat sa mga thermal, mekanikal, at kemikal na stressor na natatangi sa mga underground na minahan. Ang pag-unawa sa mga mode ng pagkabigo na ito ay hindi lamang isang pang-akademikong ehersisyo—mahalaga ito para matiyak ang pagpapatuloy ng pagpapatakbo, pagsunod sa kaligtasan, at matipid na pagpapanatili. Ang artikulong ito ay sistematikong sinusuri ang nangingibabaw na mga mekanismo ng pagkabigo na nakakaapekto pagmimina explosion-proof transpormer cores , suportado ng materyal na agham, disenyo ng istruktura, at real-world na kasanayan sa pagmimina.

1. Thermal-Induced Core Degradation (Overheating at Insulation Breakdown)

Ang pinaka-pervasive failure mode para sa a pagmimina explosion-proof transpormer core nagmumula sa labis na pagbuo ng init sa loob ng nakakulong, hindi magata ang bentilasyong explosion-proof na enclosure. Sa karaniwang mga transformer, ang natural o sapilitang sirkulasyon ng hangin ay nagwawaldas ng mga pangunahing pagkalugi. Sa pagmimina, ang selyadong pabahay ay nakakakuha ng init, na nagiging sanhi ng patuloy na pagtaas ng temperatura ng pagpapatakbo ng core. Sa paglipas ng panahon, pinapabilis ng thermal stress na ito ang pagtata ng mga interlaminar insulation coatings—karaniwang epoxy o varnish—na humahantong sa tumaas na pagkalugi ng eddy current at mga localized na hot spot. Kapag ang temperatura ng core ay lumampas sa limitasyon ng klase (madalas na Class F o H para sa mga marka ng pagmimina), ang insulation ay nabubulok at nabibitak, na nagpapahintulot sa interlamination short circuit. Ang thermal runaway na ito ay hindi lamang binabawasan ang kahusayan ngunit pinapataas din ang pangkalahatang pagtaas ng temperatura ng transformer, na direktang nagbabanta sa integridad ng kalapit na winding insulation at bushings. Ayon sa field data mula sa underground longwall operations, humigit-kumulang 38% ng napaaga pagmimina explosion-proof transpormer cores Ang mga kapalit ay nauugnay sa patuloy na sobrang pag-init, lalo na sa mga buwan ng tag-araw o kapag ang mga sistema ng bentilasyon ay pansamantalang hindi gumagana. Bukod dito, ang cyclic thermal expansion at contraction ay nag-uudyok ng mekanikal na stress sa core clamping structure, sa kalaunan ay lumuluwag ang mga tie rod at tumataas ang naririnig na ingay—isang pangalawang tagapagpahiwatig ng pagkasira ng core. Upang mabawasan ito, pagmimina explosion-proof transpormer core isinasama na ngayon sa mga disenyo ang mga naka-optimize na magnetic circuit geometries na nagpapababa ng density ng flux sa mga sulok, at sa gayon ay nagpapababa ng lokal na pag-init. Gayunpaman, kahit na may advanced na disenyo, ang regular na thermal monitoring at infrared na inspeksyon ay nananatiling hindi mapag-usapan sa mga high-risk na minahan.

Karaniwang Thermal Failure Indicator:

• Pagdidilim ng kulay o pagbubula ng ibabaw na barnis sa core yoke.
• Tumaas na walang-load na kasalukuyang at mas mataas kaysa sa normal na paikot-ikot na temperatura.
• Pinabilis na pagkasira ng core grounding insulation.

2. Mechanical Vibration at Clamping Pagkapagod

Gumagana ang mga kagamitan sa pagmimina sa ilalim ng lupa sa ilalim ng walang tigil na mekanikal na panginginig ng boses—mula sa tuluy-tuloy na mga minero, shearer, at conveyor belt, kasama ang madalas na paggalaw sa lupa at mga aktibidad ng pagsabog. Ang pagmimina explosion-proof transpormer core dapat makatiis sa mga dinamikong pwersa na ito nang hindi nagbabago ang mga lamination o nabali ang mga clamping bracket. Ang karaniwang failure mode ay ang progresibong pag-loosening ng core clamping system (bolts, plates, at pressure fingers), na nagpapahintulot sa indibidwal na lamination sheet na mag-vibrate nang hiwalay. Ang nakakabagabag na paggalaw na ito ay nagwawala sa insulation coating sa mga contact edge, na bumubuo ng conductive debris na maaaring magtulay sa pagitan ng mga lamination, at sa gayon ay lumilikha ng mga umiikot na alon at lokal na sobrang init. Sa matinding mga kaso, ang matagal na panginginig ng boses ay nagdudulot ng nakakapagod na pag-crack ng core leg o yoke laminations, lalo na sa mga step-lap joints kung saan tumutuon ang mekanikal na stress. Ang ganitong mga bitak ay nagpapataas ng pag-aatubili ng core, na nagpapataas ng kapana-panabik na kasalukuyang at nagpapababa ng power factor. Higit pa rito, ang mga maluwag na clamp plate ay maaaring gumagapang laban sa panloob na pader ng tangke o bushing lead, na humahantong sa mga pagkakamali sa lupa o bahagyang discharge. Tinutugunan ito ng Jiangsu Jingtianxia Electric Technology Co., Ltd. sa pamamagitan ng high-strength clamping consolidation and espesyal na resin impregnation , na nag-i-immobilize sa buong core stack at nagpapahina sa mga resonant na frequency. Tinitiyak ng kanilang pagmamay-ari na disenyo na kahit na sa ilalim ng 10g vibration endurance tests (bawat IEC 60068), ang pagmimina explosion-proof transpormer core pinapanatili nito ang dimensional na katatagan at pagganap ng kuryente. Gayunpaman, dapat na regular na suriin ng mga maintenance crew ang torque sa clamping hardware at magsagawa ng partial discharge monitoring upang mahuli ang mga maagang senyales ng mechanical degradation bago mangyari ang sakuna.

Karaniwang Mechanical Weak Points:

1. Step-lap joint regions—pinaka madaling kapitan ng micro-fractures sa ilalim ng cyclic load.
2. Clamping bolt anchor point—madaling matanggal ang thread o stress corrosion.
3. Core earthing strip—maaaring mabali dahil sa differential expansion at vibration.

3. Corrosion at Moisture Ingress sa Aggressive Mine Atmospheres

Ang hangin ng minahan ay puno ng singaw ng tubig, alikabok ng karbon, at mga agresibong gas tulad ng methane, hydrogen sulfide, at sulfur dioxide. Kahit na may explosion-proof na mga enclosure, ang moisture ay maaaring kumalat sa pamamagitan ng mga cable gland, breather valve, o hindi perpektong welds sa pinalawig na operasyon. Kapag humidity penetrates sa pagmimina explosion-proof transpormer core , ang mga silicon steel lamination ay nagsisimulang kalawang, lalo na sa mga cut edge at burr area. Ang kalawang ay hindi lamang nagpapataas ng pagkawala ng hysteresis ngunit kumikilos din bilang isang semiconductive na tulay, na nagsusulong ng interlaminar shorts at eddy current circulation. Bukod dito, ang acidic na tubig ng minahan na tumutulo sa core surface ay maaaring umatake sa insulation coating, nagpapabilis ng pitting at intergranular corrosion. Sa ilang minahan ng karbon na may mataas na kaasinan, ang chloride-induced stress corrosion cracking ay naobserbahan sa mga core tie rod at support frame, na nakompromiso ang buong core structure. Nag-aalok ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ng espesyal na solusyon sa anti-corrosion: pagmimina-grade proteksiyon coatings inilapat sa pamamagitan ng electrophoretic deposition, na sinusundan ng isang mataas na temperatura na proseso ng paggamot na nagsisiguro ng pagdirikit kahit na sa ilalim ng 95% relative humidity. Ang kanilang pagmimina explosion-proof transpormer core sinusubok ang mga variant hanggang 500 oras sa mga salt spray chamber (ASTM B117) na walang pulang kalawang. Gayunpaman, nangyayari pa rin ang pagkabigo kapag ang mga coatings na ito ay scratched sa panahon ng pag-install o pagpapanatili, o kapag ang desiccant breather ng enclosure ay hindi regular na pinapalitan. Ang regular na insulation resistance testing (IR) at dielectric absorption ratio (DAR) na mga sukat ay nananatiling frontline defense laban sa moisture-related core failures.

Mga Zone na Panganib sa Kaagnasan:

• Mga core bottom plate—kung saan may posibilidad na maipon ang condensate.
• Mga gilid ng paglalamina—hindi nababalutan pagkatapos ng paggugupit, lubhang madaling masugatan.
• Grounding connection point—bimetallic corrosion sa pagitan ng tanso at bakal.

Higit pa sa tatlong pangunahing kategorya ng pagkabigo na ito, ang iba pang kapansin-pansing mekanismo ay kinabibilangan ng dielectric breakdown ng core insulation dahil sa transient overvoltage, kontaminasyon ng conductive coal dust bridging laminations, at mekanikal na pinsala mula sa hindi tamang pag-angat o transportasyon. Ang bawat isa sa mga ito ay maaaring magdulot ng biglaang pagkabigo ng transpormer, na humahantong sa magastos na paghinto sa produksyon at mga panganib sa kaligtasan. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd., na may higit sa 46 na dalubhasang teknikal na inhinyero, ay nakabuo ng isang matatag na sistema ng pamamahala ng kalidad na tumutugon sa bawat mode ng pagkabigo mula sa disenyo hanggang pagkatapos ng pagbebenta. Ang kanilang pagmimina explosion-proof transpormer core isinasama ng production line ang real-time na magnetic property testing, vibration aging treatment, at 100% insulation resistance screening. Bukod pa rito, ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nagbibigay ng mga iniangkop na pangunahing solusyon—mula sa maliliit na 500kVA unit hanggang sa malalaking 5MVA na pakete—lahat ay nagtatampok na-optimize na pagwawaldas ng init and structural reinforcement ayon sa kahulugan ng produkto. Ang holistic na diskarte na ito ay hindi lamang nagpapalawak ng buhay ng serbisyo ng core ngunit binabawasan din ang kabuuang halaga ng pagmamay-ari para sa mga operator ng minahan.

4. Bahagyang Paglabas at Pagkasira ng Insulation

Bagama't hindi gaanong karaniwan kaysa sa mga thermal o mekanikal na pagkabigo, ang aktibidad ng partial discharge (PD) sa loob ng core stack ay isang lumalagong alalahanin para sa mga transformer ng high-voltage na pagmimina (sa itaas 6kV). Ang mga walang laman na depekto sa interlaminar insulation, o mga micro-crack na dulot ng thermal cycling, ay lumilikha ng mga lokal na pagpapahusay sa electric field. Sa paglipas ng mga buwan, ang mga PD pulse na ito ay nakakasira sa pagkakabukod, unti-unting na-carbonize ang nakapalibot na resin at bumubuo ng mga conductive na landas. Kapag nagkaroon ng kumpletong interlamination short, ang apektadong lugar ay nakakaranas ng napakalaking circulating current, na nagiging sanhi ng mabilis na lokal na pag-init at posibleng humantong sa isang pagsabog ng tangke sa pagkakaroon ng methane. Moderno pagmimina explosion-proof transpormer cores mula sa Jiangsu Jingtianxia Electric Technology Co., Ltd. ay vacuum-pressure impregnated (VPI) na may mataas na antas ng solventless varnish, na epektibong pinupunan ang lahat ng air gaps at pinipigilan ang pagsisimula ng PD. Higit pa rito, gumagamit ang kumpanya ng mga advanced na core stacking robot na nagsisiguro ng pare-parehong presyon sa bawat packet, na nagpapaliit ng mga void. Sa kabila ng mga hakbang na ito, ang pagsubaybay sa PD gamit ang mga ultra-high-frequency (UHF) na sensor ay inirerekomenda para sa mga kritikal na pag-install, lalo na sa mga gassy mine kung saan ang maagang babala ay maaaring maiwasan ang mga sakuna na kaganapan.

5. Mga Panlabas na Salik – Mga Short-Circuit Electrodynamic Forces

Kahit na ang core mismo ay hindi nagdadala ng pangunahing kasalukuyang, ang malubhang panlabas na short circuit sa mga terminal ng transpormer ay gumagawa ng napakalawak na electrodynamic na pwersa na ipinapadala sa pamamagitan ng mga windings patungo sa core. Ang mga puwersang ito ay maaaring yumuko sa mga core clamping beam, maglipat ng mga lamination, o masira ang core grounding strap. Habang ang enclosure ay explosion-proof, ang internal mechanical distortion ay maaaring mabawasan ang magnetic air gap, na magdulot ng saturation at labis na magnetizing current. Ang mga paulit-ulit na fault na kaganapan ay pinagsama-samang deform sa core, inilipat ang B-H curve nito at tumataas ang ingay at pagkalugi. Tinutugunan ito ng Jiangsu Jingtianxia Electric Technology Co., Ltd. sa pamamagitan ng pagdidisenyo ng kanilang pagmimina explosion-proof transpormer core na may karagdagang bracing ribs at high-tensile through-bolts, na sinubukang makatiis ng 25 beses na na-rate ang short-circuit current nang walang permanenteng deformation. Tinitiyak ng kanilang in-house na core cutting at stacking equipment ang tumpak na dimensional na kontrol, kaya kahit na sa ilalim ng matinding kundisyon ng fault, napapanatili ng core ang electromagnetic na integridad nito.

Mga Madalas Itanong

Q1: Ano ang pinakamadalas na failure mode para sa mining explosion-proof transformer core sa underground coal mine?

Ang pagkasira ng insulasyon na dulot ng thermal ay ang pinakakaraniwang kabiguan, na hinihimok ng pinaghihigpitang pagwawaldas ng init sa loob ng explosion-proof na enclosure. Ito ay humahantong sa varnish embrittlement, interlamination shorts, at progresibong pag-init ng core, na magkakasamang bumubuo ng halos 40% ng napaaga na mga pagpapalit ng core.

Q2: Paano pinag-iiba ng Jiangsu Jingtianxia Electric Technology Co., Ltd. ang mga core ng transpormer na lumalaban sa pagsabog ng pagmimina nito mula sa mga karaniwang pang-industriya na core?

Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay gumagamit ng mining-grade anti-corrosion coatings, high-strength resin impregnation para sa vibration damping, at optimized magnetic circuits para mabawasan ang pagtaas ng temperatura. Ang bawat core ay sumasailalim sa 100% thermal at mechanical stress screening, na tinitiyak ang pagsunod sa mga pamantayan ng IEC/ATEX para sa mga gassy na kapaligiran.

Q3: Maaari bang ganap na maalis ang kaagnasan sa isang mining explosion-proof transformer core?

Hindi, ngunit maaari itong mabawasan. Kahit na may mga electrophoretic coatings, ang mga gasgas sa panahon ng paghawak o paghalay sa loob ng tangke ay maaaring magsimula ng kalawang. Ang regular na pagsusuri sa IR, pagpapalit ng desiccant, at visual na inspeksyon ay sapilitan. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nagbibigay ng opsyonal na stainless steel cladding para sa matinding corrosive na mga mina.

Q4: Anong mga agwat ng pagpapanatili ang inirerekomenda para sa pagsubaybay sa mga tagapagpahiwatig ng pangunahing pagkabigo?

Para sa mga minahan na may mataas na peligro, pinapayuhan ang mga quarterly na inspeksyon—kabilang ang thermal imaging, pagsukat ng pagkawala ng pagkarga, at pag-screen ng partial discharge. Taun-taon, dapat isagawa ang buong mechanical torque check at insulation resistance test (500V o 1000V megger). Nag-aalok ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ng mga malayuang serbisyong diagnostic gamit ang data ng sensor na pinagana ng IoT upang mahulaan ang pangunahing kalusugan.

Q5: Posible bang kumpunihin ang isang nasirang mining explosion-proof transformer core, o dapat ba itong palitan nang buo?

Ang mga maliliit na isyu—tulad ng maluwag na clamping bolts o kalawang sa ibabaw—ay maaaring ituwid on-site. Gayunpaman, ang interlamination shorts, basag na lamination, o matinding kaagnasan sa pangkalahatan ay nangangailangan ng ganap na pagpapalit ng core. Ang Jiangsu Jingtianxia Electric Technology Co., Ltd. ay nagsusuplay ng mga drop-in na kapalit na core na may magkaparehong magnetic at dimensional na specs para mabawasan ang downtime.
